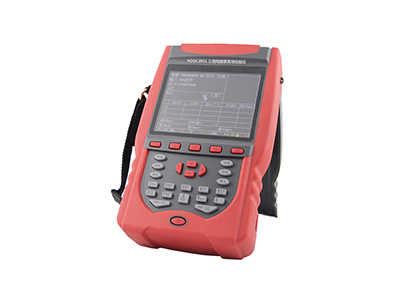

HDGC3521 三相电能表现场校验仪

产品详情

       HDGC3521三相电能表现场校验仪主要用于0.1级及以上所有单、三 相电能表的现场校验，特别增加的三相源，可以在用户无负荷或在实验室环境下实现对各类电能表的精 确校验、双表同时校验、电参数测量、 变比测试、谐波测试、错误接线判别校正、测试数据存储和查询等多种功能，5.7寸彩色液晶或触摸屏显示、中英文双语界面，多种供电方式 选择，满足客户使用需求。钳表自校准功能，随时让钳表精度稳定。

产品功能

       1、校验所有电能表电能误差，校核各种电能表常数；

       2、同时校验同一回路中的主副表或同一回路中的有功、无功表；

       3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；

       4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/ 电流的波形；

       5、自动检测钳表误差变化，各相之间互相自检，钳表和仪器的长期精度稳定性 ；

       6、表源一体，至大输出电流5A，至大输出功率８VA，在现场无负荷时进行电能表校验；

       7、自带模拟负载，可任意功率因数、任意电流大小输出，对电能表校验点进行周密测试；

       8、测量TA变比，测量 PT、CT 二次负荷；

       9、配 20A、100A、500A、1000A 钳，直接测量低压计量综合误差；

       10、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；

       11、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入 与TV、TA极性接反的情况，还可作为六角图查线培训使用；

       12、配各类条码扫描枪，将电能表条码扫描并存储到仪器中；

       13、直接读取多功能电能表数据、测量各种电能表走字误差；

       14、电池供电、在线取电、外接电源等多种供电方式选择；

       15、支持小于5mA小电流测试，方便首检无负荷时接线识别；

       16、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；

       17、配专用电能表管理系统软件，实现无纸化办公；

       18、存储全部测量数据，包括工作参数，方便事后分析。

产品特点

       1、采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一；

       2、采用高速高精度数字乘法器，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正；

       3、高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶显示，T9汉字输入法 ；

       4、宽工作电源AC 57.7～480V，在 -20℃～+40℃ 的温度范围内电能的准确性；

       5、无电位器，提高了系统的稳定性，彻底防止仪器因运输等外界原因造成误差改变；

       6、电压自动换档 30～480V、电流直接输入 5A；

       7、带 0.2 级 5A 钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；

       8、高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。
