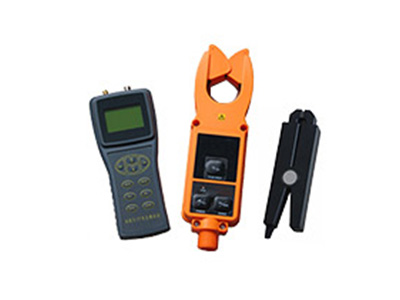

HDGC3321 高低压CT变比测试仪
产品详情
1、可测量35KV及以下高低压电流互感器的变比。
2、可测量35KV及以下高低压电流互感器的极性。
3、可检测35KV及以下电流互感器高低压侧相别的对应性。
4、可测量35KV及以下高低压线路的电流幅值。
5、大容量锂聚合物充电电池，连续工作超10小时。
6、闭口钳式设计，比开口式设计大大提高了精度。
7、长U形钳口，被测物宽度可达55mm，可方便测量较宽的铝排。
8、无线传输距离远，穿越障碍物能力强。
9、采用特殊处理方法，现场抗干扰能力强。
10、图形化宽温、宽视角液晶，在低温和强烈阳光下均能看清楚。
11、全汉字显示，提示清晰，界面友好。
12、触摸式按键，方便的人机接口。
13、伸缩绝缘杆，携带方便。
产品参数
电流测量范围 | 高压电流互感器0～500A |
低压电流互感器0～5A | |
变比测量范围 | 1-5000 |
准确度 | 高压电流0.5% |
低压电流0.5% | |
CT变比 1% | |
测量导线至大尺寸 | 高压钳表55mm×35mm |
低压钳表Φ8mm | |
耐电压 | 高压钳表（铁芯-手把之间）38000V/1分钟 |
低压钳表（铁芯-手把之间）2000V/1分钟 | |
主机（插头-外壳）2000V/1分钟 | |
重量 | 主机0.3kg，高压钳表0.65kg,二次钳表0.15kg |
外型尺寸 | 主机：180mm×80mm×35mm |
高压钳表：290mm×90mm×32mm | |
低压钳表：148mm×45mm×20mm | |
电 源 | 锂聚合物电池2000mAh DC 7.2V |
功率消耗 | 高压钳表CT部17mW |
高压钳表CT部17mW | |
工作频率 | 45Hz-55Hz |
工作温度 | -20℃～55℃ |
湿 度 | 85%以下 |
