HD5000 绝缘电阻测试仪

联系人：张艳桂
联系电话：027-8352****
企业地址湖北省-武汉市
详细地址武汉市东西湖区金潭路2号汉钢科技产业园2-6
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉恒电高测电气有限公司注册资本1005万元人民币，主营业务为：电力系统测试设备、仪表仪器的研发、生产、销售及 技术咨询；电器机械及器材的研发、生产、安装、调试、销售、技术咨询等。 武汉恒电高测电气有限公司是高电压试验设备的研发、生产、销售为一体的技术企业。 武汉恒电高测致力于建设具有竞争力的大企业。2011年公司业务扩展到全国30个省、市、自治区，截至2012年底 ，公司业务已扩展到亚洲、欧洲、北美洲等地区，目前武汉恒电高测电气有限公司HDGC品牌的产品已广泛应用于电力系统、铁 路系统的电气试验部门、计量部门、电力工程公司以及石油、化工、冶金等大型工矿企业的动力试验部门。公司已有完善的管理制度和质量保证体系，能确保好的产品和良好的售后服务来满足客户的需求。

产品图片

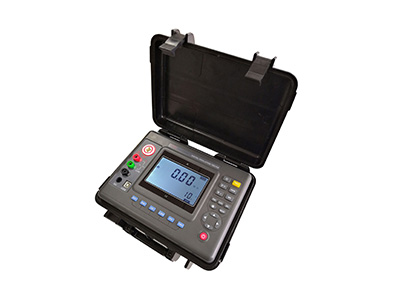

HD5000 绝缘电阻测试仪

产品详情




       数字式绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。



       数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。 额定绝缘测试电压范围250V～10kV,绝缘电阻测量范围0.01MΩ～1000GΩ。直流电压测量范围0～1000V,交流电压测量范围0～750V。




量程







测量功能输出电压测量范围精度分辨率
绝缘电阻250V(±10%)0～10MΩ±3%rdg±5dgt0.01MΩ
10～100MΩ0.1MΩ
100～1000MΩ1MΩ
1G～10GΩ±5%rdg±5dgt0.01GΩ
500V(±10%)0～10MΩ±3%rdg±5dgt0.01MΩ
10～100MΩ0.1MΩ
100～1000MΩ1MΩ
1G～10GΩ±5%rdg±5dgt0.01GΩ
1000V(±10%)0～20MΩ±3%rdg±5dgt0.01MΩ
20～200MΩ0.1MΩ
200～2000MΩ1MΩ
2G～20GΩ±5%rdg±5dgt0.01GΩ
2500V(±10%)0～2000MΩ±3%rdg±5dgt1MΩ
2000MΩ～20GΩ±5%rdg±5dgt0.01GΩ
20GΩ～200GΩ±20%rdg±10dgt0.1GΩ
5000V(±10%)0～2000MΩ±3%rdg±5dgt1MΩ
2000MΩ～20GΩ±5%rdg±5dgt0.01GΩ
20GΩ～200GΩ±20%rdg±10dgt0.1GΩ
200GΩ～1000GΩ±20%rdg±10dgt1GΩ
10kV(±10%)0～2000MΩ±3%rdg±5dgt1MΩ
2000MΩ～20GΩ±5%rdg±5dgt0.01GΩ
20GΩ～200GΩ±20%rdg±10dgt0.1GΩ
200GΩ～1000GΩ±20%rdg±10dgt1GΩ



注：常用电气单位换算



       1 TΩ（Tera ohm）=1000GΩ=1012Ω



       1 GΩ（Giga ohm）=1000MΩ=109Ω



       1 MΩ（Mega ohm）=1000KΩ=106Ω





测量功能测量范围精度分辨率
直流电压DC 0.0V～1000V±1.5%rdg±3dgt0.1V
交流电压AC 0.0V～750V±1.5%rdg±3dgt0.1V



产品参数



功能绝缘电阻测试，电压测试
基准条件23℃±5℃，75%rh以下
额定电压(V)250；500；1000；2500；5000V；10KV
测量电压(V)额定电压×（1±10%）
绝缘电阻量程（GΩ）0.01MΩ～1000GΩ分辨率: 0.01MΩ
直流电压量程0～1000V分辨率: 0.1V
交流电压量程0～750V分辨率: 0.1V
输出短路电流≥5mA(10KV)
吸收比和极化指数测量有
电源12V充电电池
背光可控灰白屏背光，适合昏暗场所使用
显示模式4位超大LCD显示，灰白屏背光
LCD显示尺寸108mm×65mm
仪表尺寸长宽高：277.2mm×227.5mm×153mm
USB接口具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通 讯 线USB通讯线1条
测试线高压棒红色3米，高压测试线黑色1.5米，绿线1.5米
数据存储500组，闪烁显示“FULL”符号表示存储已满
数据查阅数据查阅功能：“MR”符号显示
溢出显示超量程溢出功能：“OL”符号显示
报警功能测量值未超过报警设定值时发出报警提示
功耗待机: 30mA Max(背光关闭), 开机开背光: 42mA Max，


测量：300mA Max(背光关闭)

仪表质量2750g(含电池)
电池电压电池电压不足，显示低电符号“    ”
自动关机仪表无操作15分钟关机
绝缘电阻≥50MΩ(测量线路与外壳间)
耐压AC3kV/50Hz 1min
工作温度和湿度－10℃～+50℃＜85%RH
贮存温度和湿度－15℃～+55℃＜90%RH
适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
