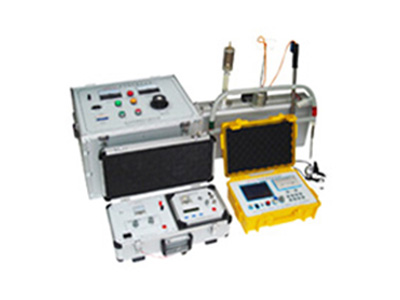

HD-213X 电力电缆故障综合测试系统

产品详情

   电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品特点

   1、电缆故障智能测试仪（HD2133）；

　  2、电缆寻迹及故障定位仪（HD2132）；

　  3、直流高压发生装置（HD2131)；

　  4、高压设备：放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。

产品概述

   HD-2133型电缆故障智能测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、高频通信电缆及金属架空电缆上发生的开路（断线）、短路、接触不良等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。

   该仪器采用多种探测方式。采用计算机技术及微电子技术，具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。

   可测电缆故障的种类开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。

产品特点

   1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置；

   2、测试精度高。仪器采用高速数据采样技术，读取分辨率1cm。

   3、智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。

   4、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。

   5、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

   6、具有波形扩展比例功能。改变波形比例，可扩展波形进行测试。

   7、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

   8、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

   9、具有打印功能。将测试的结果打印存档。

产品参数

   HD-2132型电缆寻迹及故障定位仪

   HD-2132型电缆寻迹及故障定位仪它是由HD2132F型发射机和HD2132J型接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障常用测试仪。

产品特点

   电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的***位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品特点

　1、电缆故障智能测试仪（HD2133）；

　2、电缆寻迹及故障定位仪（HD2132）；

　3、直流高压发生装置（HD2131)；

　4、高压设备：放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。

产品概述

   HD－2133型电缆故障智能测试仪。

   HD-2133型电缆故障智能测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、高频通信电缆及金属架空电缆上发生的开路（断线）、短路、接触不良等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。

   该仪器采用多种探测方式，应用当代先进的电子技术成果。采用计算机技术及微电子技术，具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。

   可测电缆故障的种类开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。

产品特点

   1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置；

   2、测试精度高。仪器采用高速数据采样技术，读取分辨率1cm。

   3、智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。

   4、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。

   5、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

   6、具有波形扩展比例功能。改变波形比例，可扩展波形进行测试。

   7、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

   8、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

   9、具有打印功能。将测试的结果打印存档。

产品参数

   HD-2132型电缆寻迹及故障定位仪

   1、接收灵敏度高。

   2、静态漂移小。

   3、抗干扰能力强。

   4、准确度高、工作稳定。

   5、交直流两用。

   6、液晶数字显示。

产品参数

产品概述

   HD-2131型直流高压发生装置

   HD-2131高压发生器是电缆故障检测系统的组成部分，用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

产品特点

   1、输入电源：AC 220V，50Hz;

   2、输出电压：DC 0~15kV。

   3、额定功率：2kVA。

   4、环境温度：0~40oC。

   5、环境湿度：<75%RH。

   6、海拔高度：<1000m。

   7、绝缘等级：A级。

   8、尺寸： 430×540×410 mm。

   9、重量： 48.5 kg。
