GIS变压器局放在线监测系统

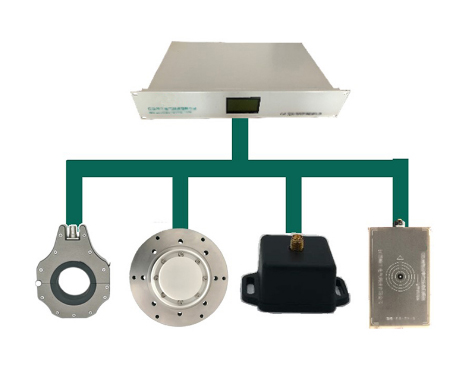

变压器局放监测装置采用超声波法实现局部放电检测，通过传感器检测变压器内部局部放电激发的超声波信号，检测到的信号经过滤波、射频前置放大器和检波器后，由高速数据采集模块进行采样、存储、数字信号处理与分析，经过现场监测单元处理后的数据通过光纤上传至主处理器单元。主处理器单元通过在其上运行的故障诊断专家系统根据从现场监测单元送来的的数据，组建故障模式数据库，对变压器的绝缘状态进行诊断，并以多种方式显示放电指纹特征数据；在主处理器单元上存储的局部放电历史测量数据可供工作人员及远程管理系统查询。变压器局放监测IED有3同步的高速采样通道，每台变压器可以配置3个超声波传感器。

   超声波传感器主要是用来采集变压器内部发生局放时产生的超声信号，超声波传感器安装在变压器侧壁上，采用吸附式安装，除了高压出线侧不安装超声波传感器，其余三面各安装一只超声波传感器，有效保证了超声传感器监测实现全局覆盖安装。

   超声波传感器采用日本富士生产的压电陶瓷敏感元件，温度稳定性，灵敏度高达67dB。频率带宽覆盖常用金属材料的声发射信号频率。
