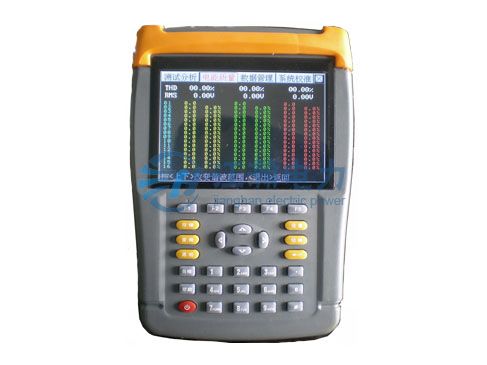

JHEN-A电能质量分析仪

　产品介绍




　　随着我国国民经济的蓬勃发展，用电量的逐年增多，电力负荷急剧加大，各种不同性质的用电负荷（特别是冲击性和非线性负荷容量）的不断增长，对电网的电能供电质量造成了很大的影响，突出表现为电网谐波含量增大、波形畸变严重、电压波动与闪变和三相不平衡超出允许范围等电能质量相关问题。




　　为了解决以上的问题，首先要能对以上现象进行准确的测量与分析，基于这样的需求武汉江瀚华电适时开发研制出JHEN-A电能质量分析仪。这是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器配备高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便。采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。




　　江瀚产品优势




　　1.仪器尺寸小、重量轻、携带方便；




　　2.内置高性能锂离子电池，可使仪器在无外接电源的情况下持续工作8小时，方便现场测试；




　　3.多参数：可同时测量电压、电流基波、2-64次谐波、相位、频率、功率、功率因数等参数；




　　4.可进行计量回路和保护装置回路的矢量分析；




　　5.可测量总谐波畸变率；




　　6.可测量各相电压、电流的短时闪变和长时闪变；




　　7.可测量电压平衡度；




　　8.可显示各相参量的实时波形，用于简单的示波器功能；




　　9.可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；




　　10.内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上；




　　11.5.7寸大屏幕彩色液晶屏显示器，；




　　12.谐波测量，按国标判别谐波是否超标，一目了然；




　　13.数据可以存储U盘，以便历史查询。




　　14.可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化规律，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可忽视的作用。




　　产品常用名称




　　电能质量分析仪，手持式三相电能质量分析仪，电能质量测试仪，电能质量校验仪,三相电能质量分析仪,三相电能质量校验仪,谐波分析仪

产品参数

技术参数

测量范围	电压	0～450V
	电流	0.05A～6A
	相位角	0～359.99o
	频率	45～55Hz
测量准确度	电压偏差	≤0.2%
	谐波误差	精度满足国标A/B级要求
	频率测量误差	≤0.01Hz
	频率	45～55Hz
	电流、功率：	±0.5%（钳形互感器±1.0%）
	相位角	≤0.1%
	功率偏差	≤0.5%
	有功功率	优于0.5%
	有功电能	优于0.5%
工作/存储环境	工作温/湿度	-10℃～+55℃/0-80% 无冷凝
	显示屏	320×240、彩色宽温液晶屏
外形尺寸	长×宽×高	260mm×160mm×60mm（长×宽×高）
	主机	2Kg
	连续工作时间	≥8小时
