JHYD-IV智能工频耐压试验装置

　江瀚产品优势




　　1、全天候超大LCD




　　320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。




　　2、试验全过程同屏显示




　　高低压电压、电流四路测量方式，可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区，让试验过程一目了然。




　　3、高速采集信号




　　人机对话全键盘操作方式，任选自动及手动操作、交直流耐压方式或串级耐压方式，任意设定输出电压、高低压电流上限和计时时间。




　　4、系统诊断分析功能




　　系统具有耐压试验自动诊断分析功能，易于发现试品击穿、闪络等故障及帮助解决问题。




　　5、全面保护功能




　　完善的过压、过流保护，设定值上限保护。逼近式调压算法，到达设定电压后自动计时，计时结束后自动降压回零。在显眼位置增设“紧急停”，试验过程中可随时切断电源。




　　6、系统帮助功能界面




　　进入功能界面后，可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间，为打印报表提供时间依据；可为用户提供一些操作规范和安全注意事项；可方便用户根据接线示意图正确接线。




　　7、双重过流保护，测试更安全




　　具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。




　　8、安全零位检测




　　具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。




　　9、适用局放试验




　　可与无局放试验变压器配合，作为局放系统的操作部分，系统局放小于5pc.




　　10、绝缘阻抗检测功能




　　具有绝缘阻抗检测功能，直接反映被试品绝缘强度。




　　11、超强适应能力




　　精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。




　　12、强大的扩展功能




　　可选配接地检测功能，试验开始前确定安全接地后方能升压。




　　可预留门连锁、警灯、警铃等接口，满足不同客户需求。




　　可选配远程通信、外接分压器校验接口等




　　可选配预设不少于两个电压和时间点，系统可根据预设电压自动升、降压过程并保持时间。




　　产品简介

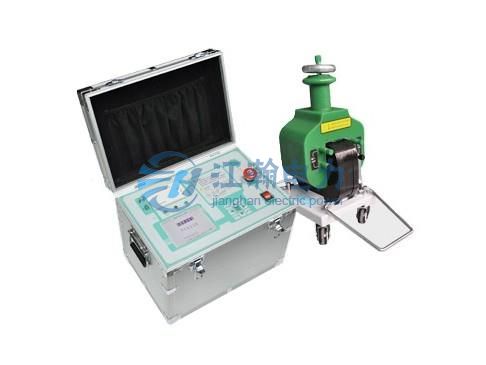

　　JHYD-IV智能工频耐压试验装置（台）是新一代的工频耐压试验设备，是根据国家最新电力行业标准而设计的，性能卓越的工频耐压试验设备。可用于各种电器设备，电气元件，以及绝缘材料等进行设定电压下的绝缘强度试验、耐压试验等。




　　JHYD-IV智能工频耐压试验装置是整套装置主要设备包括控制台与试验变压器，选配配件包括：“高压滤波电容”、“限流电阻”、“保护球隙”、“绝缘支架”、“微安表”、“分压器”、“放电棒”、“油杯”等。 根据试验环境和被试品不同，选择合适套件，既可以提高测试准确率，又可以降低价格，提高性价比，强烈建议与本公司工程师沟通准确选型。




　　产品常用名称




　　全自动工频耐压控制(箱)台、智能工频耐压控制台、全自动工频耐压控制箱

 产品参数

规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	低压输入		变比(高/仪)	温升℃(30分钟)
				电压(V)	电流(A)
JHYDJ-3/10	3	10	300	200	15	100	10
JHYDJ-6/10	6	10	600	200	30	100	10
JHYDJ-40/80	40	80	500	400	1000	800	10
JHYDJ-20/50	20	50	400	400	50	500	10
JHYDJ-30/50	30	50	600	400	70	500	10
JHYDJ-50/50	50	50	1000	400	125	500	10
JHYDJ-5/100	5	100	50	200	25	1000	10
JHYDJ-10/100	10	100	100	200	50	1000	10
JHYDJ-20/100	20	100	200	400	50	1000	10
JHYDJ-30/100	30	100	300	400	75	1000	10
JHYDJ-50/100	50	100	500	400	125	1000	10
JHYDJ-20/150	20	150	133	400	50	1500	10
JHYDJ-30/150	30	150	200	400	70	1500	10
JHYDJ-50/150	50	150	333	400	125	1500	10
JHYDJ-100/150	100	150	667	400	250	1500	10
JHYDJ-50/200	50	200	250	400	125	2000	10
JHYDJ-100/200	100	200	500	400	250	2000	10
JHYDJ-150/200	150	200	750	400	395	2000	10
JHYDJ-200/200	200	200	1000	400	375	2000	10
JHYDJ-300/200	300	200	1500	400	750	2000	10
JHYDJ-50/300	50	300	170	400	125	3000	10
JHYDJ-100/300	100	300	333	400	250	3000	10
JHYDJ-150/300	150	300	500	400	375	3000	10
JHYDJ-200/300	200	300	667	400	500	3000	10
JHYDJ-300/300	300	300	3000	400	750	3000	10
