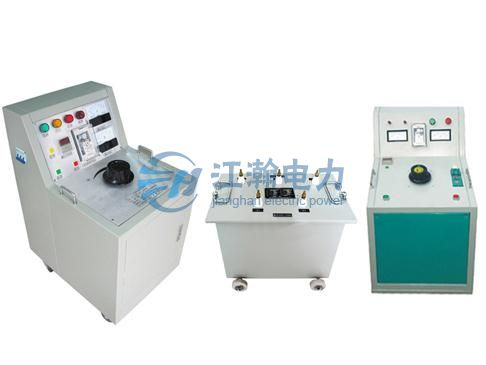

JHSBF系列三倍频感应耐压发生器

江瀚产品优势




　　1、操作简单、性能可靠




　　2、能很好地满足变压器、互感器感应耐压的需要




　　产品介绍




　　JHSBF-25KVA/300V系列三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。




　　JHSBF三倍频电源发生器试验台配以特种滤波器和多档可调补偿电感，使不同负载时的电压波形失真小于5%，也使输入侧电源功率相对减少，试验台的体积更小、重量更轻。




　　三倍频电源发生装置是由一个三相五柱变压器构成，原边接成星形，付边接成开口三角形。在原边过激磁的情况下，由于磁化曲线的饱和特性，使磁通呈现平顶波， 此平顶波磁通可分解成基波和零序谐波，且在零序分量中，三次谐波分量最大。当付边接成开口三角后，因付边绕组中基波电势矢量和为零，三次谐波的矢量和为 3EΦ3，从而可得到150周的电压，作为倍频感应试验的电源。




　　三倍频感应耐压装置整个装置采用一体化和分体式设计，操作更简便，运输更轻松，是新一代的电气试验设备。




　　变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。




　　三倍频发生器是江瀚华电为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。




　　产品常用名称




　　三倍频发生器、感应电压三倍频发生器、三倍频电源发生器、试验三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪、三倍频感应电压发生器、三倍频试验变压器装置、三倍频感应耐压发生




　　产品特征




　　1、采用了三相五柱式结构，工艺简单，并减小了变压器本体内部阻抗及漏磁损耗，提高了发生器的效率。




　　2、重量、体积均小于传统的三个单相变压器组，并配有相应容量的控制箱，现场使用方便。




　　3、本产品可作为变压器及相应容量电器作感应耐压试验或作短时运行的150Hz电源用。

 产品参数

输入电压	三相380V 50Hz
输出电压	单相0～300V/0～500V(连续可调)	频率：150Hz
输出容量	5KVA及以上	谐波失真：＜5%～8%
空载运行时间	≤5分钟
额定电压下的被试品持续时间	40秒

产品附件

本产品详细清单，请以说明书或代销合同为准

名称	说明	数量
分体式三倍频电源发生装置	/
三倍频电源发生器	/	1台
控制箱	/	1台
电抗器(选配)	/	1台
单体式三倍频电源发生装置	/
三倍频电源发生装置	/	1套
说明书	/	1本
检验报告	/	1份
合格证	/	1张
