产品图片

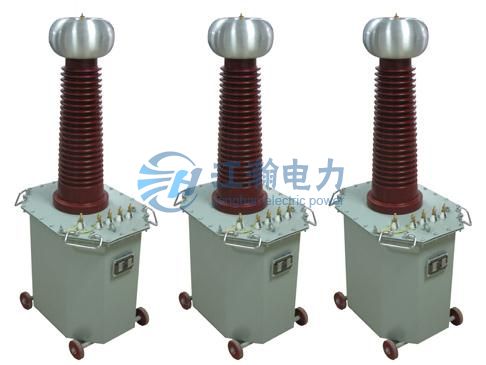

JHYDJ系列油浸式高压试验变压器

江瀚电力产品优势：




　　1、JHYDJ系列油浸式试验变压器选材优良，质量可靠，年稳定性好；




　　2、电压裕度大，电晕声小，局放小；




　　3、采用新式绝缘材料，体积小，重量轻验。 (控制部分可以定做过压保护和过流保护，即双保护功能)




　　产品介绍




　　中文名称：油浸式试验变压器




　　英文名称：Oil-immersed test transformer




　　JHYDJ系列油浸式试验变压器，是根据《试验变压器》标准在原同类油浸式试验变压器产品基础上经过大量改进后，研制生产的系列油浸试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。YDJ油浸式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。




　　产品常用名称




　　油浸式高压试验变压器、油浸式试验变压器、油式试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、工频耐压试验装置、油式变、Satons高压试验变压器




　　江瀚产品特点：




　　1.采用轴对称不等边八角形外壳独特结构方式；可输出双高压。




　　2.油箱内油面低于油箱沿，避免了漏油现象。




　　3.接线柱在箱盖上，避免了碰撞，提高了机械和电气性能。




　　4.产品具有结构紧凑、电气性能稳定，容量足、体积小、重量轻、使用和维护方便等特点。





产品参数

规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	低压输入		变比(高/仪)	温升℃(30分钟)
				电压(V)	电流(A)
JHYDJ-3/10	3	10	300	200	15	100	10
JHYDJ-6/10	6	10	600	200	30	100	10
JHYDJ-40/80	40	80	500	400	1000	800	10
JHYDJ-20/50	20	50	400	400	50	500	10
JHYDJ-30/50	30	50	600	400	70	500	10
JHYDJ-50/50	50	50	1000	400	125	500	10
JHYDJ-5/100	5	100	50	200	25	1000	10
JHYDJ-10/100	10	100	100	200	50	1000	10
JHYDJ-20/100	20	100	200	400	50	1000	10
JHYDJ-30/100	30	100	300	400	75	1000	10
JHYDJ-50/100	50	100	500	400	125	1000	10
JHYDJ-20/150	20	150	133	400	50	1500	10
JHYDJ-30/150	30	150	200	400	70	1500	10
JHYDJ-50/150	50	150	333	400	125	1500	10
JHYDJ-100/150	100	150	667	400	250	1500	10
JHYDJ-50/200	50	200	250	400	125	2000	10
JHYDJ-100/200	100	200	500	400	250	2000	10
JHYDJ-150/200	150	200	750	400	395	2000	10
JHYDJ-200/200	200	200	1000	400	375	2000	10
JHYDJ-300/200	300	200	1500	400	750	2000	10
JHYDJ-50/300	50	300	170	400	125	3000	10
JHYDJ-100/300	100	300	333	400	250	3000	10
JHYDJ-150/300	150	300	500	400	375	3000	10
JHYDJ-200/300	200	300	667	400	500	3000	10
JHYDJ-300/300	300	300	3000	400	750	3000	10




规格	容量 kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流 ％	质量 kg	外形尺寸 长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压kV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	27	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	52	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850


       其它油浸试验变压器型号订购，请直接与我们联系。

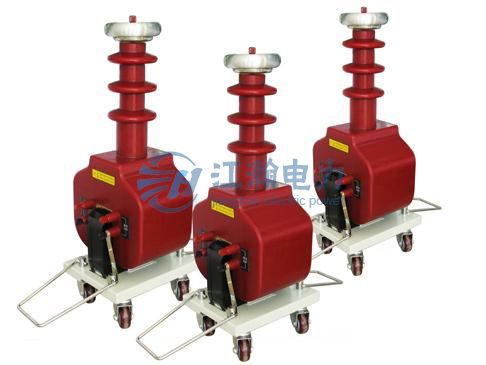

JHGTD干式耐压试验变压器



江瀚电力产品优势




　　1、体积小、重量轻、结构紧凑、无渗油，免维护;




　　2、接线简单直观，使用方便;




　　3、绝缘可靠性好，外形美观;




　　4、有过电压保护功能;




　　产品介绍




　　JHGTD干式试验变压器，是引进国外最新先进技术，利用先进的生产设备，采用了线圈环氧真空浇注成型及CD型 铁芯的新工艺、新材料。与其同容量，同电压的油浸式试验变压器相比，明显地具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。并有 效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能，直流耐压及泄漏电流试验。是替代目前笨重的 油浸式变压器的首选产品。




　　JHGTD系列干式试验变压器利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型 铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强。方便等特点， 特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。




　　JHGTD系列干式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。




　　产品常用名称




　　干式试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式耐压试验变压器，程控工频耐压测试仪，智能干式试验变压器，全自动干式耐压试验装置，变压器耐压测试仪




产品参数

技术参数

阻抗电压	≤12%
输出电压波形	正弦波
表面温升	＜55℃
空载电流	＜4%
允许连续运行时间	60min

 主要产品规格

规格型号	容量(kVA)	输入电压(V)	输出电压(kV)	输出电流(mA)	外形尺寸(mm)	重量(kg)
JHGTB-1.5/50	1.5	200 或 400	50	30	260×240×450	12
JHGTB-3/50	3			60	330×280×510	25
JHGTB-5/50	5			100	330×280×510	37
JHGTB-10/50	10			200	360×350×850	32
JHGTB-15/50	15			300	360×350×950	72
JHGTB-20/50	20			400	360×350×1000	78
JHGTB-25/50	25			500	430×450×1100	82
JHGTB-30/50	30			600	430×450×1200	120
JHGTB-5/100	5	200 或 400	100	50	360×350×1000	72
JHGTB-10/100	10			100	360×350×1100	75
JHGTB-15/100	15			150	360×350×1200	78
JHGTB-20/100	20			200	430×450×1200	82
JHGTB-25/100	25			250	430×450×1200	110
JHGTB-30/100	30			300	430×450×1200	120
JHGTB-15/120	15		120	125	360×350×1100	85
JHGTB-20/120	20			160	430×450×1200	121
JHGTB-25/120	25			200	430×450×1200	115
JHGTB-30/120	30			250	430×450×1200	130
