串联谐振试验装置/JHCX-CVT校验用谐振升压装置
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
武汉江瀚华电电力有限公司,以下简称“江瀚电力”,是国内最早从事高压测试的厂家之一。公司目前位于中国光谷国家级武汉东湖高新技术开发区，主要从事试验变压器、电力计量测试产品、高压测试绝缘试验设备、变电站在线监测系统以及高压开关试验设备与仪表的研究、生产与经营的科技型企业。江瀚华电电力有限公司经过多年的生产试验变压器及高压测试绝缘试验设备的历史与经验结合现代高新测试仪器仪表使我公司的产品为祖国的电力检测事业做出最大的努力。
武汉江瀚华电电力有限公司依托武汉高压研究所雄厚的技术力量、齐全的生产设备、先进的检测仪器的基础上不断地拓展自己的实力，广泛地与武汉地区各大专院校，国家电力研究权威部门开展交流与合作，使我公司的试验变压器产品不断向高、精、尖方向进步。武汉江瀚华电电力有限公司一直坚持走投入、创新、再投入的可持续发展的道路，从单一的产品线，发展到以串联谐振装置、变压器测试设备、二次回路测试仪器、电缆/避雷器测试仪器、高压绝缘试验设备、电力计量测试产品、接地测试系列、蓄电池检测系列、继电保护测试仪器、六氟化硫测试仪等上十大类的产品设备生产、同步生产180个小类别的产品，目前，已实现产品的系列化、多元化、规模化。历经余载，江瀚电力已成长为一家集科研、开发、生产、销售、咨询、安装、调试、服务等综合为一体的高科技现代电力服务企业。

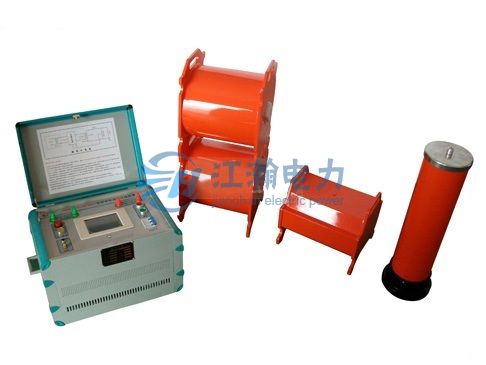

产品图片
JHCX-CVT校验用谐振升压装置
江瀚电力产品优势
1、输出电压电流波形良好，失真度小于0.5%。
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60。
3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏。
4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻，便于搬动，适合现场使用。
5. 保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
产品介绍
随着CVT（电容式电压互感器）技术的不断成熟， CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般为0.005~0.02uF，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源，而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。
JHCX-CVT校验用谐振升压装置是在电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，江瀚JHCX-CVT型可调谐振升压装置是国内最先用于现场校验的可调式谐振装置，广泛用于国内500kV及以下的电容式电压互感器的现场校验，已得到了客户的一致好评论。
中文名称： CVT校验用谐振升压试验装置|变频调感
英文名称：AC Resonance Test System for CVT
JHCX-CVT校验用谐振升压试验装置包括：变频源，励磁变，电抗器，分压器，电容器，控制箱
产品参数
| 电抗器台数 | 控制箱容量(kVA) | 励磁变容量(kVA) | 励磁变电压(kV) | 装置输出电压(kV) | |
| 110kV | 2 | 5 | 5 | 6 | 80 |
| 220kV | 4 | 5 | 5 | 10 | 160 |
| 330kV | 6 | 10 | 10 | 15 | 240 |
| 500kV | 8 | 10 | 10 | 20 | 320 |
产品参数
| 电抗器台数 | 控制箱容量(kVA) | 励磁变容量(kVA) | 励磁变电压(kV) | 装置输出电压(kV) | |
| 110kV | 2 | 5 | 5 | 6 | 80 |
| 220kV | 4 | 5 | 5 | 10 | 160 |
| 330kV | 6 | 10 | 10 | 15 | 240 |
| 500kV | 8 | 10 | 10 | 20 | 320 |
