配网自动化/DARI-3213D配电自动化终端装置
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
南京能迪电气技术有限公司(Nanjing Energy Digital Electric Co., Ltd.,以下简称“能迪电气”)，是一家在电气技术领域具有自主研发及创新能力的高新技术企业和软件企业。
能迪电气致力于智能电网新技术的研究，为电力、能源和工业用户提供数字化、网络化和智能化的电气保护、监控和运营维护系统解决方案；业务涵盖输配电及用电系统的安全、稳定、自动化和信息化等方面的技术研究、产品开发和生产服务。主营产品包括：电力运维管理系统、新能源运维管理系统、变电站保护监控系统、配电自动化系统、安全稳定控制系统、一次设备在线监测系统等。
公司经营和研发团队拥有多年的主流行业经验和技术积累，具备深厚的自主研发和创新能力，目前已拥有多项国家发明专利和计算机软件著作权，并参与多个行业标准的制订，建立了以继电保护技术、测控技术、通信技术和应用软件技术为基础的核心技术平台，形成了面向电气控制与自动化前沿领域的产品布局。
产品图片
1、应用范围：DARI-3213D配电自动化终端装置主要用于10KV 开闭所内馈线自动化终端单元。
2、主要功能：
39路开关量变位遥信，开关量输入为AC220光电隔离输入。
2组电压、6组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因数。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算， 实时累加。
遥控输出可配置为6路遥控分、合出口，遥控出口为空接点，出口动作保持时间可程序设定。
遥控事件记录及事件SOE。
逻辑闭锁功能，闭锁逻辑可编程。
3、通讯：
通过通信模块将所有的运行信息实时上送到上一级SCADA系统，包括遥测、遥信、系统参数、运行及告警信息等。
能接收上一级SCADA系统下发的同步对时、遥控、遥调和系统参数修改等命令，实现变电站无人值守方案。
装置通讯模块标准配置包含1个串口RS-232、2个以太网RJ45接口（最多可扩展为4个），支持电力行业标准IEC60870-5-101、IEC60870-5-103、IEC 60870-5-104等规约。

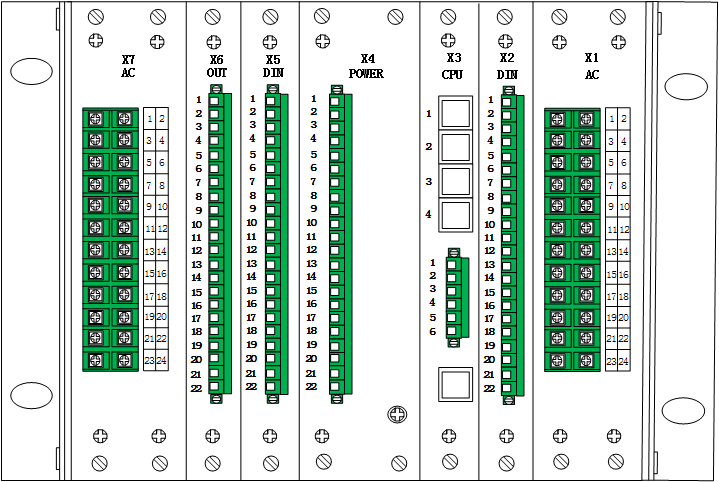

4、接线端子图：
1、应用范围：DARI-3213D配电自动化终端装置主要用于10KV 开闭所内馈线自动化终端单元。
2、主要功能：
39路开关量变位遥信，开关量输入为AC220光电隔离输入。
2组电压、6组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因数。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算， 实时累加。
遥控输出可配置为6路遥控分、合出口，遥控出口为空接点，出口动作保持时间可程序设定。
遥控事件记录及事件SOE。
逻辑闭锁功能，闭锁逻辑可编程。
3、通讯：
通过通信模块将所有的运行信息实时上送到上一级SCADA系统，包括遥测、遥信、系统参数、运行及告警信息等。
能接收上一级SCADA系统下发的同步对时、遥控、遥调和系统参数修改等命令，实现变电站无人值守方案。
装置通讯模块标准配置包含1个串口RS-232、2个以太网RJ45接口（最多可扩展为4个），支持电力行业标准IEC60870-5-101、IEC60870-5-103、IEC 60870-5-104等规约。
4、接线端子图：
