变电站自动化/DARI-3313线路距离保护测控装置 DARI-3312线路光差保护测控装置

联系人：王剑

联系电话：025-5276****

企业地址江苏省-南京市

详细地址南京市江宁开发区胜利西路9号7-106

厂家信息
产品信息
规格参数
技术文档

南京能迪电气技术有限公司(Nanjing Energy Digital Electric Co., Ltd.,以下简称“能迪电气”)，是一家在电气技术领域具有自主研发及创新能力的高新技术企业和软件企业。能迪电气致力于智能电网新技术的研究，为电力、能源和工业用户提供数字化、网络化和智能化的电气保护、监控和运营维护系统解决方案；业务涵盖输配电及用电系统的安全、稳定、自动化和信息化等方面的技术研究、产品开发和生产服务。主营产品包括：电力运维管理系统、新能源运维管理系统、变电站保护监控系统、配电自动化系统、安全稳定控制系统、一次设备在线监测系统等。公司经营和研发团队拥有多年的主流行业经验和技术积累，具备深厚的自主研发和创新能力，目前已拥有多项国家发明专利和计算机软件著作权，并参与多个行业标准的制订，建立了以继电保护技术、测控技术、通信技术和应用软件技术为基础的核心技术平台，形成了面向电气控制与自动化前沿领域的产品布局。

产品图片

DARI-3313线路距离保护测控装置

选型配置

可适应不同线路的运行工况，CT额定二次值可选择配置5A或1A ，满足2表法及3表法功率测量，装置能适应DC220V或DC110V直流电源系统。

标准产品为DC220V、5A、3表法功率测量。

通讯规约可选择IEC60870-5-103或IEC61850。

提供电子式互感器接口，支持IEC61850-9-2采样值传输协议，支持GOOSE功能。

产品功能

保护功能

三段式相间距离保护
不对称故障相继速动
双回线相故障继速动
距离加速保护
两段可经复压和方向闭锁的过流保护和一段不经复压和方向闭锁的过流保护
三段零序过流保护（零序电流可自产也可外加）
过流加速保护和零序加速保护（零序电流可自产也可外加）
过负荷功能(报警或者跳闸)
低周减载功能
三相一次重合闸
小电流接地选线功能（必须采用外加零序电流）
独立的操作回路及故障录波

测控装置

14路自定义遥信开入
一组断路器遥控（分/合）
15路遥测量（IA、IB、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSΦ）
SOE事件记录

机箱结构尺寸

261mm×177mm×209mm（宽×高×深）

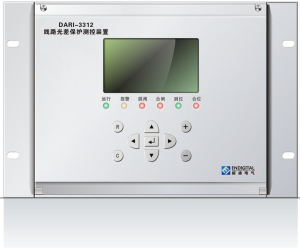

DARI-3312线路光差保护测控装置

选型配置

可适应不同线路的运行工况，CT额定二次值可选择配置5A或1A ，满足2表法及3表法功率测量，装置能适应DC220V或DC110V直流电源系统。

标准产品为DC220V、5A、3表法功率测量。

通讯规约可选择IEC60870-5-103或IEC61850。

提供电子式互感器接口，支持IEC61850-9-2采样值传输协议，支持GOOSE功能。

产品功能

保护功能

短线路光纤纵差保护
三段过流保护（可选择经复压和方向闭锁）
三段零序过流保护
过流加速保护和零序加速保护(零序电流可自产也可外加)
过负荷功能(报警或者跳闸)
低周减载功能
三相一次重合闸
小电流接地选线功能（必须采用外加零序电流）
独立的操作回路

测控装置

14路自定义遥信开入
一组断路器遥控（分/合）
15路遥测量（IA、IB、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSΦ）
SOE事件记录

机箱结构尺寸

261mm×177mm×209mm（宽×高×深）

DARI-3313线路距离保护测控装置

选型配置

可适应不同线路的运行工况，CT额定二次值可选择配置5A或1A ，满足2表法及3表法功率测量，装置能适应DC220V或DC110V直流电源系统。

标准产品为DC220V、5A、3表法功率测量。

通讯规约可选择IEC60870-5-103或IEC61850。

提供电子式互感器接口，支持IEC61850-9-2采样值传输协议，支持GOOSE功能。

产品功能

保护功能

三段式相间距离保护
不对称故障相继速动
双回线相故障继速动
距离加速保护
两段可经复压和方向闭锁的过流保护和一段不经复压和方向闭锁的过流保护
三段零序过流保护（零序电流可自产也可外加）
过流加速保护和零序加速保护（零序电流可自产也可外加）
过负荷功能(报警或者跳闸)
低周减载功能
三相一次重合闸
小电流接地选线功能（必须采用外加零序电流）
独立的操作回路及故障录波

测控装置

14路自定义遥信开入
一组断路器遥控（分/合）
15路遥测量（IA、IB、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSΦ）
SOE事件记录

机箱结构尺寸

261mm×177mm×209mm（宽×高×深）

DARI-3312线路光差保护测控装置

选型配置

可适应不同线路的运行工况，CT额定二次值可选择配置5A或1A ，满足2表法及3表法功率测量，装置能适应DC220V或DC110V直流电源系统。

标准产品为DC220V、5A、3表法功率测量。

通讯规约可选择IEC60870-5-103或IEC61850。

提供电子式互感器接口，支持IEC61850-9-2采样值传输协议，支持GOOSE功能。

产品功能

保护功能

短线路光纤纵差保护
三段过流保护（可选择经复压和方向闭锁）
三段零序过流保护
过流加速保护和零序加速保护(零序电流可自产也可外加)
过负荷功能(报警或者跳闸)
低周减载功能
三相一次重合闸
小电流接地选线功能（必须采用外加零序电流）
独立的操作回路

测控装置

14路自定义遥信开入
一组断路器遥控（分/合）
15路遥测量（IA、IB、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSΦ）
SOE事件记录

机箱结构尺寸

261mm×177mm×209mm（宽×高×深）
