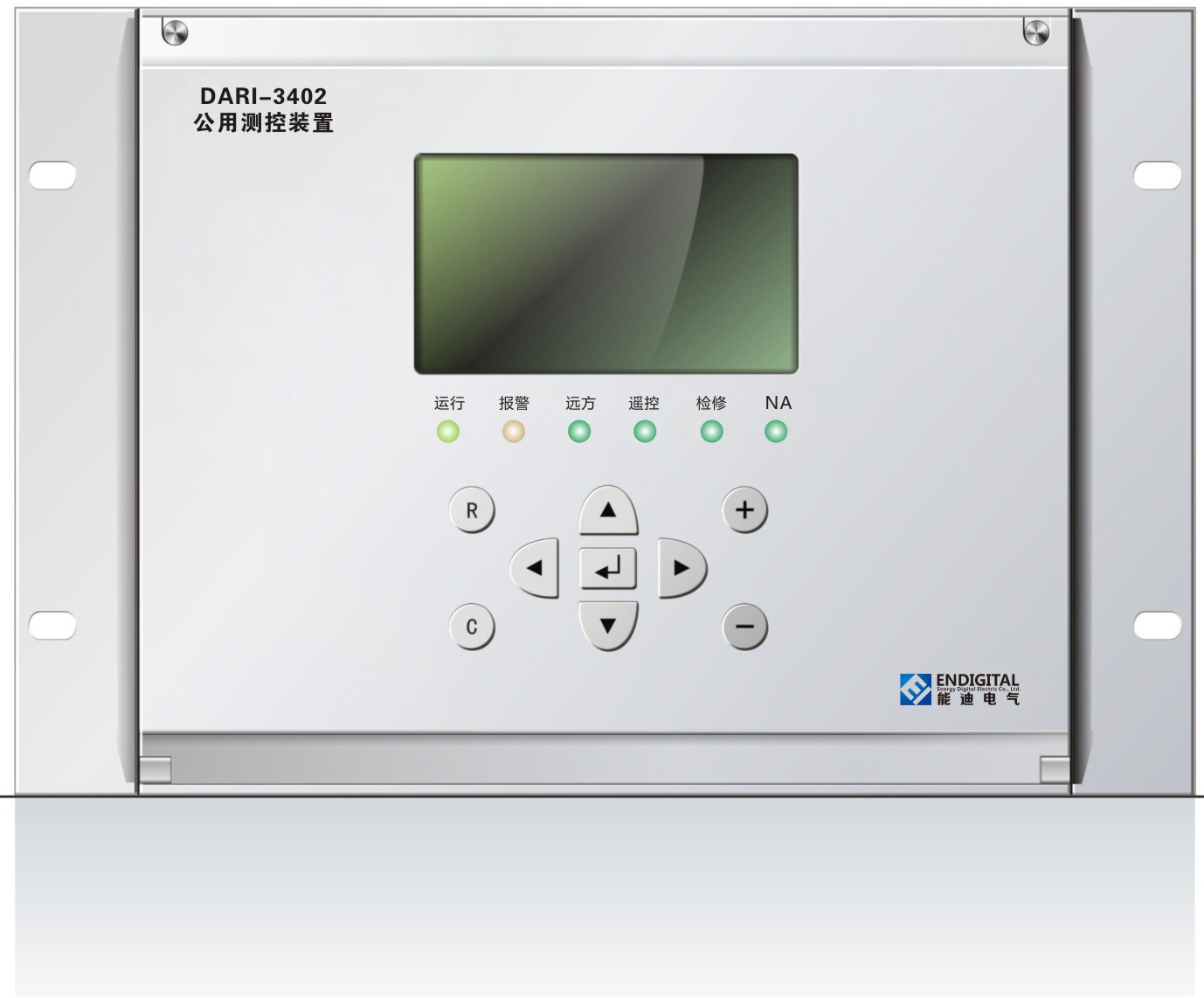

产品图片

RI-3402公用测控装置

选型配置

DARI-3402公用测控装置，CT额定二次值可选择配置5A或1A ，满足3表法功率测量，装置能适应DC220V或DC110V直流电源系统。用于所用变电压测量时，可选择PT 100V或PT 380V电压模拟量输入。

标准产品为DC220V、5A、3表法功率测量。

产品功能

               68路开关量变位遥信，开关量输入为220V光电隔离输入

               DARI-3402AA主要用于采集母线电压，配置12路电压模拟量输入，最多满足4组母线母线电压采集模拟量输入设计主要针对12路电压

               DARI-3402B主要用于采集所用变电气量，配置二组电压、二组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因数

               13次谐波测量

               4路直流量测量

               遥控输出可配置为9路遥控分合，遥控出口为空接点，出口动作保持时间可程序设定

               分接头测量与调节

               遥控事件记录及事件SOE

               逻辑闭锁功能，闭锁逻辑可编程

机箱结构尺寸

               261mm×177mm×209mm（宽×高×深）
