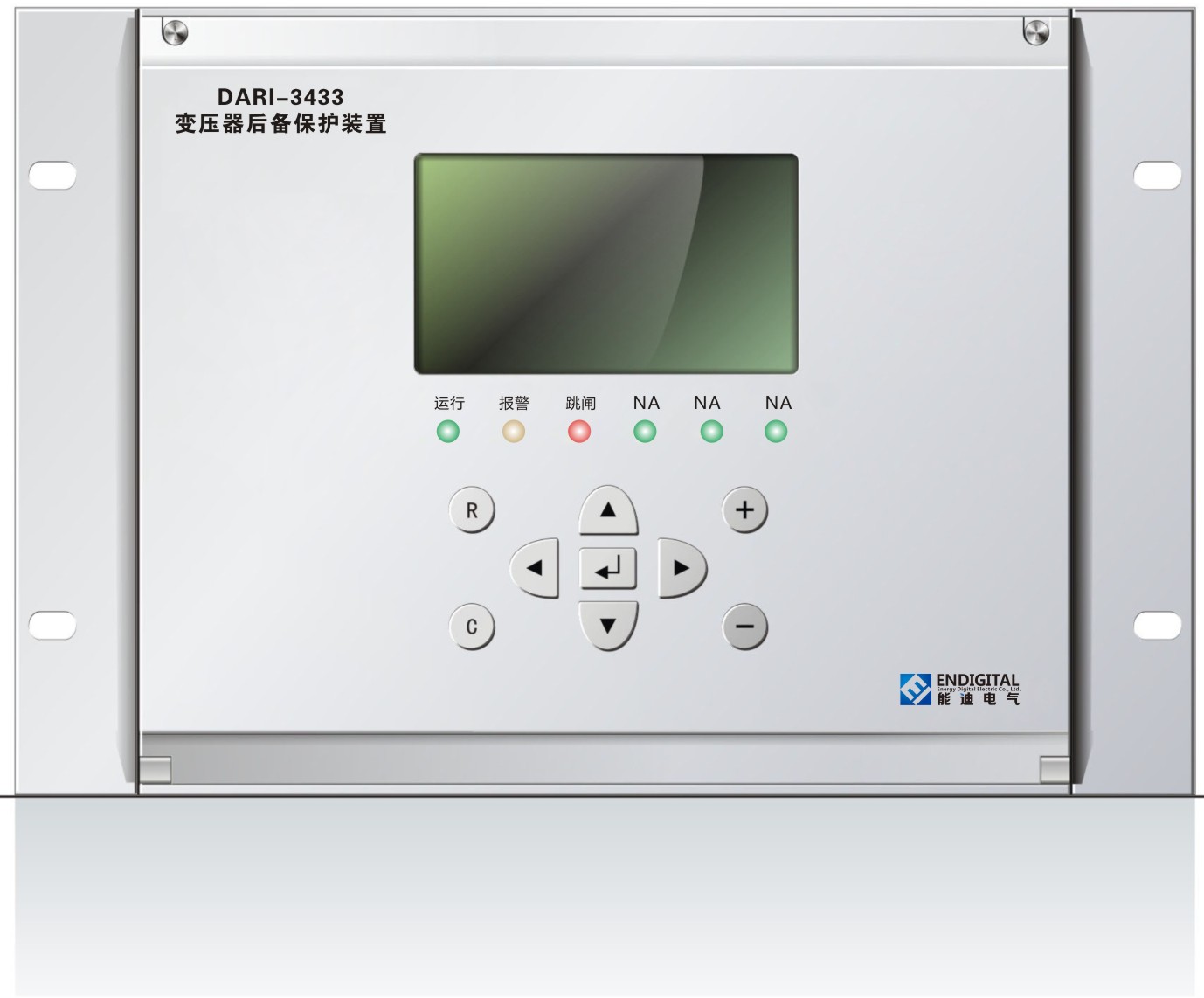

产品图片

DARI-3433变压器后备保护装置

选型配置

CT额定二次值可选择配置5A或1A ，装置能适应DC220V或DC110V直流电源系统。

标准产品为DC220V、5A。

产品功能

              五段复合电压闭锁过流保护（可带方向，方向指向可整定），一段纯过流保护；

              接地零序方向过流保护（第一段二时限，第二段二时限，第三段一时限可选报警）

              不接地零序保护（一段定值二段时限的零序过压保护、一段定值二段时限的间隙零序过流保护（跳闸或报警））。

              保护出口采用跳闸矩阵方式

              过负荷发信号

              启动主变风冷

              过载闭锁有载调压

 测控功能

              14路自定义遥信开入

              3路断路器遥控分合，空接点输出；出口动作保持时间可整定

              IA、IB、IC、UA、UB、UC、UAB、UBC、UCA、F、P、Q、COSΦ共13个遥测量

              事件SOE记录等

机箱结构尺寸

              261mm×177mm×209mm（宽×高×深）
