操控装置(带电测/测温)/ABS-CK9900开关柜综合测控装置

联系人:黄菊香
联系电话:0731-236****
企业地址湖南省-株洲市
详细地址醴陵市仙岳山街道五里墩村501号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
醴陵奥博森电气厂是集科研、生产销售、工程设计、现场施工、售后服务为一体的高科技公司。公司技术力量雄厚,人才资源丰富,聚集了一批学有所成,长期从事电子技术研发的骨干科技精英。公司以科技情报为先导,以技术开发为基础。凭借雄厚的人才技术实力和多年服务于电力行业的经验不断引进和吸收国内外前沿技术,先后研制开发了红外触头测温装置、电流互感器过电压保护器等相关产品。其三相组合式过电压保护器产品经众多客户使用,性能稳定、质量可靠、享有盛誉,性价比在同类产品中较具竞争力。本公司产品畅销国内外。 奥博森各系列产品为国家重大重点建设项目所首.选。国家奥体项目-鸟巢(开关柜智能操控仪)、首都机场、泰国阿曼水泥厂、大庆油田等等,“奥博森电气”的身影无处不在,被客户誉为行业第.一品牌。十多年来,公司始终如一奉行精品战略,先后顺利通过国内外ISO9001:2008质量管理体系,多次荣获国家级奖项。获得高新技术产品证书,公司目前的综合实力处于国内同行业前列。 公司业务范围:工业空调、机柜空调、高温空调、工业除湿机、防爆除湿机、温湿度控制器、智能操控装置、过电压保护器、数显电测仪表、多功能电力仪表、加热器、微机消谐器、三相组合式过电压保护器、浪涌保护器、高压带电显示器、干变冷却风机、故障指示器、干变温控器等多类监测控制成套电气产品。

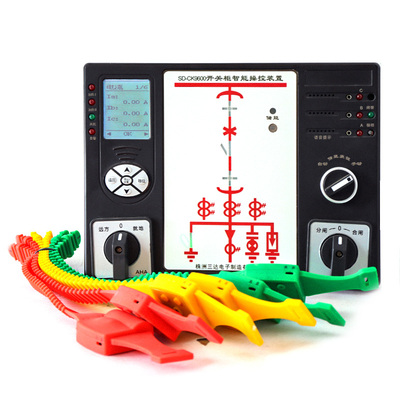

产品图片

操控装置(带电测/测温)

操控装置(带电测/测温)

ABS-CK9900开关柜综合测控装置用于3~35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示,高压带电显示,自动温湿度控制,电气接点无线温度监测,人体感应自动照明,语音提示,电参数测量及RS485通讯接口等众多功能,集操作、显示于一体。

          型号

功能项

ABS-CK9900

开孔尺寸

249mm*173mm(WxH)

一次模拟图

标配

带电显示

标配

温湿度控制

标配1路,线长5米

语音提示

标配

人体感应探头

标配

操作旋钮

可选

无线测温

可选(无线传输距离为无障碍5米)

电力参数测量及显示

标配

RS485通讯接口

标配



技术指标

项目

指标


ABS-CK9900

额定输入

接线方式

3P3L或3P4L

电压

100V

电流

5A

频率

50Hz

准确度

电流、电压

0.5级

有功功率

无功功率

1级

电能

1级

温度

±1℃

相对湿度

±5%

装置工作电源

AC 85~265V,DC 100~300V

功耗

辅助电源

≤8VA

电压输入

——

≤0.5VA

电流输入

——

≤1VA

通讯

协议

MODBUS-RTU

波特率(bps)

2400、4800、9600、19200

无线测温

测温范围

0℃~120℃

电池寿命

≥3年

环境要求

工作温度

-10℃~55℃

相对湿度

≤95%

平均无故障工作时间

≥50000小时

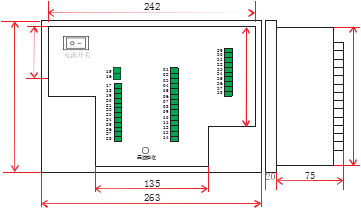

产品安装及尺寸

1.5.1 开孔尺寸:249*173(单位:mm)

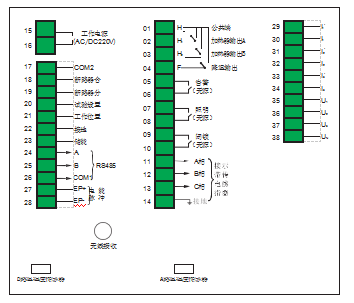

产品接线


          型号

功能项

ABS-CK9900

开孔尺寸

249mm*173mm(WxH)

一次模拟图

标配

带电显示

标配

温湿度控制

标配1路,线长5米

语音提示

标配

人体感应探头

标配

操作旋钮

可选

无线测温

可选(无线传输距离为无障碍5米)

电力参数测量及显示

标配

RS485通讯接口

标配



技术指标

项目

指标


ABS-CK9900

额定输入

接线方式

3P3L或3P4L

电压

100V

电流

5A

频率

50Hz

准确度

电流、电压

0.5级

有功功率

无功功率

1级

电能

1级

温度

±1℃

相对湿度

±5%

装置工作电源

AC 85~265V,DC 100~300V

功耗

辅助电源

≤8VA

电压输入

——

≤0.5VA

电流输入

——

≤1VA

通讯

协议

MODBUS-RTU

波特率(bps)

2400、4800、9600、19200

无线测温

测温范围

0℃~120℃

电池寿命

≥3年

环境要求

工作温度

-10℃~55℃

相对湿度

≤95%

平均无故障工作时间

≥50000小时
