HZ22003-5T

整流模块

产品概述

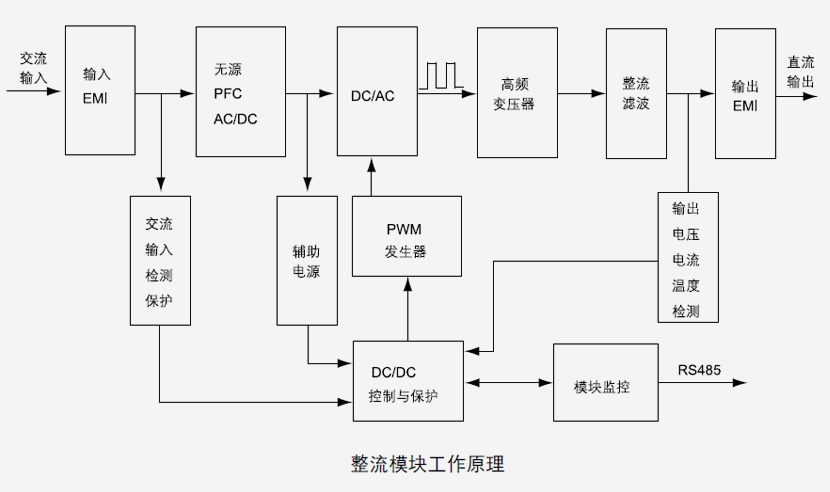

整流模块由无源PFC 和DC/DC 两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测保护电路。前级无源PFC 电路由输入EMI 和无源PFC 组成，用以实现交流输入的整流滤波和输入电流的校正。后级的DC/DC 变换模块由PWM 发生器控制前级PFC 输出的DC 电压、经过高频变压器输出后再整流滤波输出DC 电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。辅助电源在输入无源PFC 之后，DC/DC 变换模块之前，利用无源PFC 的直流输出，产生控制电路所需的各路电源。输入检测电路实现输入过欠压、缺相等检测。DC/DC 的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC 的控制和保护。基本原理如下图所示:

功能特点

1）采用谐振电压型双环控制的谐振开关电源技术，具有稳压精度高、动态响应快的特点；
2）独立LED数码管显示，可查询模块的电压、电流及故障信息；
3）模块全智能设计，通过串行通信，可自动实现：模块的开/关机、充电方式转换、输出电压调节、输出限流点整定、转换同步等功能；
4）模块内置MCU，全智能控制，可单机或多机并联，无监控长期运行；
5）模块可带电热插拔，日常维护方便快捷；
6）模块间的均流采用了隔离自主均流技术，可自主、主控或受控运行；
7）电压输入范围宽，无中线电流损耗，具有软启动功能；
8）内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
9）采用多级吸收，具有过压、欠压、短路、缺相、过流、过温等自动保护及自动恢复运行功能；
10）具有过压、欠压、短路、缺相、限流、过流、过温等告警功能；
11）采用自然冷却，噪音小；防尘设计，可靠性高；
12）内置RS485通信接口可与主监控、上位机进行通信，实现“四遥”功能。

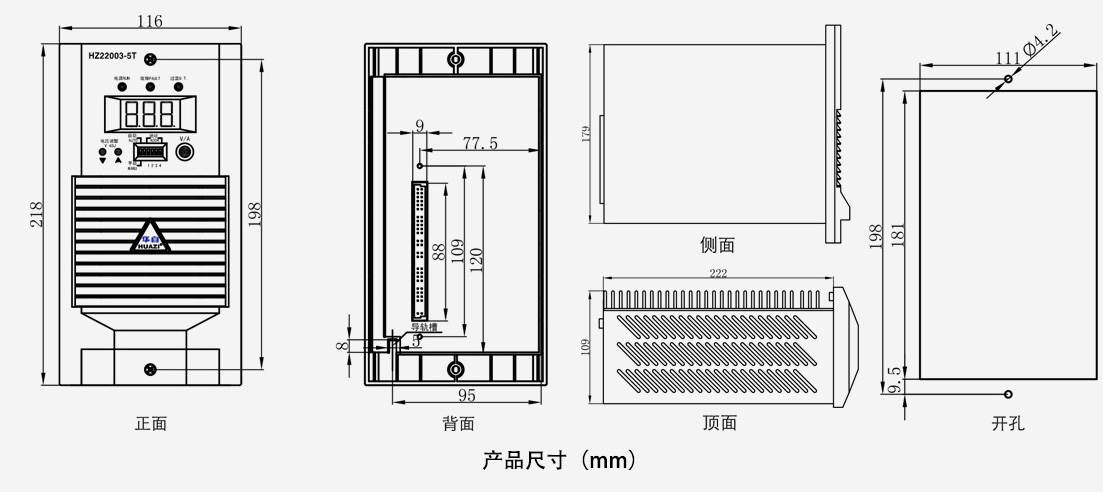

外观尺寸
