HZ-GZTW-3

微机型通信电源屏

产品概述

 HZ-GZTW-3微机型通信电源屏是专为各种不同容量用户设计的通信供电系统。采用7寸触摸屏监控系统为核心，中文菜单显示、触摸操作、多重密码权限、人机界面友好丰富，具有操作简单、智能管理、高效节能及远程控制等特点。系统可由监控、通信电源模块、交流测控模块、电池巡检模块、支路监测模块和开关量输出模块等组成。输入电压AC220V、AC380V、DC110V、DC220V，输出最大容量DC48V/2000Ah、DC24V/3000Ah。系统如需为外部提供逆变交流电源、转换直流电源等各种功能均可根据用户需要选择增配，外形尺寸可定制。
       适用于发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户，为各种网络通信仪器、设备提供稳定可靠的电源，并保证通信设备安全、可靠的运行。

系统特点

1) 两路交流输入自动切换，确保系统正常运行；

2) 输入电压范围宽，电网适应性强；
3) 采用HZ-JK07T-48V监控，7寸彩色TFT LCD显示屏，中文菜单显示，人机界面友好丰富，触摸操点触式操作；
4) 具有周全的系统设置、运行信息查询及各项告警等功能；
5) 智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
6) 通信电源模块采用带电热插拔，日常维护方便快捷；
7) 高精度动态均流，可自主、主控或受控运行；
8) 可控制通信电源模块最多12台，可扩展蓄电池检测1组24节、绝缘检测256路、开关量检测256路、开关量输出16路；；
9) 系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行 ；
10) 内置RS485通讯接口，可通过后台监控和运程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；
11) 支持MODBUS通讯规约。

使用环境

1)、海拔高度: 不超过2000m ；
2)、环境温度: -10℃ ~+40℃；
3)、相对湿度: ≤90％ (25℃ ) ；
4)、地震烈度: 不超过8 度；
5)、设备限在室内工作，且通风良好；
6)、室内应无腐蚀金属和破坏绝缘的有害气体；
7)、安装垂直倾斜度: 不超过5°；
8)、微控制器抗噪声: 1000V 1μs 脉冲1 分钟；
9)、无强电磁场干扰与剧烈振动。

配置原则

1)、系统配置

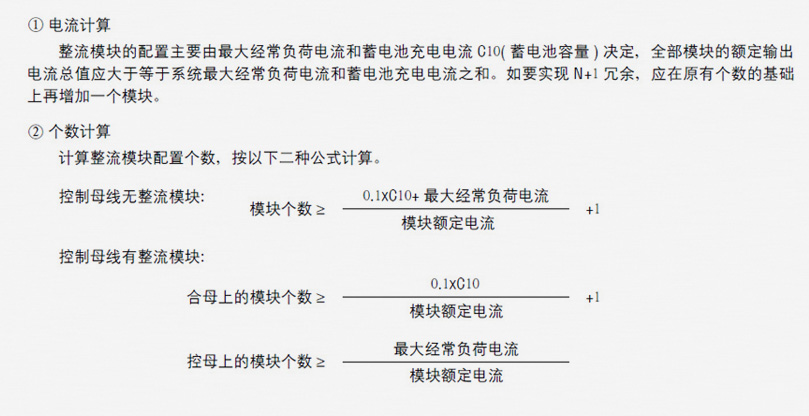

2)、通信电源模块选择

3）功能模块选择

4）配置单元选择

5）蓄电池选择
①类型选择

标配为铅酸蓄电池。
②数量配置

③容量计算
      蓄电池的容量由系统在事故停电状态下的最大瞬间负荷决定，并结合实际适当增加余量。系统负荷分为经常负荷(Izc)、事故负荷(Isg) 和冲击负荷(Ihz)。经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。事故负荷是当变配电所失去交流电源而停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时(0.1~0.5S) 合闸冲击电流以及此时直流母线所须承担的其他负荷之和。最大瞬间负荷为此三种负荷之和，即蓄电池最大瞬间负荷Imax=Izc+Isg+Ihz，则蓄电池容量=Imax/ 电池放电倍率* 储备系数(Ah)。
（1）免维护型铅酸蓄电池的电池放电倍率一般为0.1。

（2）以上计算方法可满足系统在事故停电状态1 小时左右的持续放电。

（3）为避免蓄电池过度放电，在放电末期合闸时所剩蓄电池容量应不低于额定容量的25%。

（4）考虑到蓄电池组末期老化时的容量衰减，一般选择储备系数1.2。

6）柜体选择

柜体结构、颜色、规格可根据用户要求定制。

7）系统安装、调试、使用、维护、故障：详细页面请点击。

8）蓄电池安装、使用、维护：详细页面请点击。
