HZ-GZDW-4

微机型直流电源屏

产品概述

HZ-GZDW-4微机型直流电源屏是专为各种容量及超大容量用户设计的直流供电系统。采用7寸及以上大触摸屏监控系统为核心，中文菜单显示、触摸操作、多重密码权限、人机界面友好丰富，具有操作简单、智能管理、高效节能及远程控制等特点。系统可由监控、整流模块、降压模块、电池巡检模块、绝缘监测模块和开关量监测模块等组成。输入电压AC220V、AC380V，输出最大容量DC110V/3000Ah、DC220V/2000Ah。系统如需为外部提供闪光信号、事故信号、预告信号、逆变电源、DC24V或DC48V电源等各种功能均可根据用户需要选择增配，外形尺寸可定制。
      适用于发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户，为电磁操作机构、永磁操作机构和弹簧储能操作机构等类型的断路器提供分、合闸电源，以及给二次回路中的仪表、控制回路、继电保护和事故照明等各类高低压设备提供直流电源。

系统特点

1）两路交流输入自动切换，确保系统正常运行；

2）输入电压范围宽，电网适应性强；
3）采用HZ-JK05T/102T监控，全新的组态软件，彩色7寸（10.2寸）液晶显示器，触摸屏点触式操作，32位真彩显示，刷新速度快、操作直观、人性化设计，可长期工作在长亮状态；完善的真人语音报警系统；
4）具有周全的系统设置、运行信息查询及各项告警等功能；
5）智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
6）整流模块采用带电热插拔，日常维护方便快捷；
7）可控制整流模块最多32台；电池检测2组110节、可扩展绝缘检测256路、开关量检测512路；可兼容逆变电源模块、直流变换模块；
8）32M超大存储空间，系统内置USB接口，具备多重打印输出系统；
9）系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行；
10）内置RS232、RS485及以太网通信接口，也可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；
11）支持Modbus RTU、CDT、Modbus TCP、IEC61850四种通信规约选择；
12）可根据用户需求，定制系统使用功能与显示图文、增设GPS短信报警功能。

使用环境

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）设备限在室内工作，且通风良好；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）微控制器抗噪声：1000V1μs脉冲1分钟；
9）无强电磁场干扰与剧烈振动。

配置原则

 1）系统配置

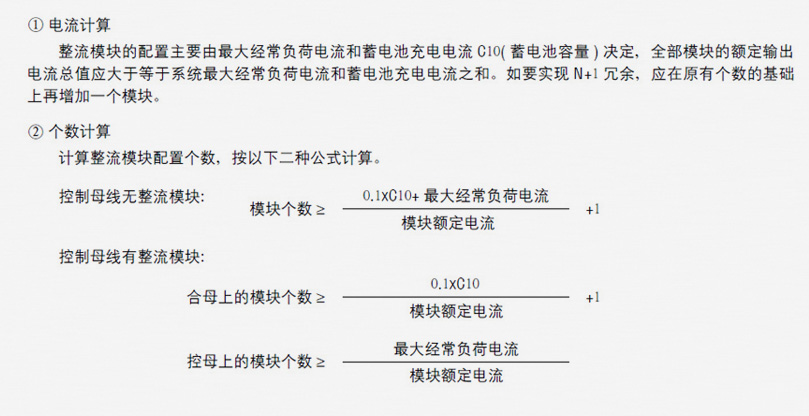

2）整流模块选择

3）功能模块选择

4）配置单元选择

(1) 标配为输入交流二路，65 Ah 以下合母输出3 路，控母输出3路、交流输出2路，65 Ah 及以上为合母5输出5路，空母输出5路、交流输出2路，电流电压表为指针式板表。
(2) 可根据用户要求配置。

5）蓄电池选择

①类型选择

标配为铅酸蓄电池。

②数量配置

③容量计算

蓄电池的容量由系统在事故停电状态下的最大瞬间负荷决定，并结合实际适当增加余量。系统负荷分为经常负荷(Izc)、事故负荷(Isg) 和冲击负荷(Ihz)。经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。事故负荷是当变配电所失去交流电源而停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时(0.1~0.5S) 合闸冲击电流以及此时直流母线所须承担的其他负荷之和。最大瞬间负荷为此三种负荷之和，即蓄电池最大瞬间负荷Imax=Izc+Isg+Ihz，则蓄电池容量=Imax/ 电池放电倍率* 储备系数(Ah)。

（1）免维护型铅酸蓄电池的电池放电倍率一般为0.1。
（2）以上计算方法可满足系统在事故停电状态1 小时左右的持续放电。
（3）为避免蓄电池过度放电，在放电末期合闸时所剩蓄电池容量应不低于额定容量的25%。
（4）考虑到蓄电池组末期老化时的容量衰减，一般选择储备系数1.2。

6）柜体选择

①柜体选型

柜体结构、颜色、规格可根据用户要求定制。

②面数计算

（1）柜体的配置面量根据模块数、馈线回路数、蓄电池容量及直流电压等因素而定，以上计算仅供参考。
（2）200Ah 以上容量的蓄电池可采用电池架安装。

7）系统安装、调试、使用、维护、故障：详细页面请点击。

8）蓄电池安装、使用、维护：详细页面请点击。
