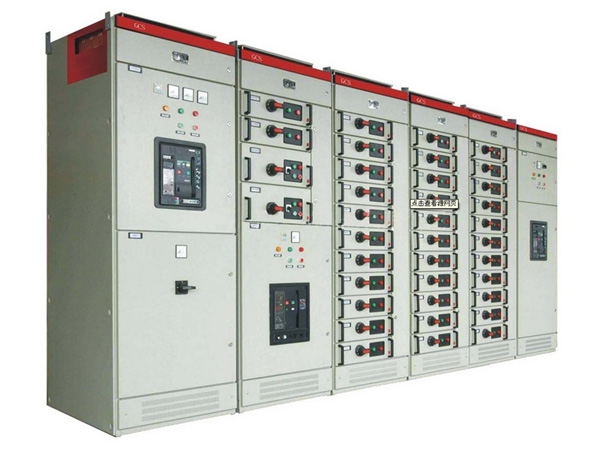

产品图片

GCS型低压抽出式开关柜

详细说明：

产品介绍：装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等低压配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、(600)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

一、产品概述

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等低压配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、(600)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

二、基本参数

辅助电路 交流380、220、24V

直流220、110V

5. 垂直母线额定电流 1000A

6. 额定峰值耐受电流 105(176)KA

7. 额定短时耐受电流 50(80)KA

装置特点

提高转接件的热容量，较大幅度的降低由于转接件的温升到接插件、电缆头、间隔板带来的附加温升。 功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其他单元工作，使故障局限在最小范围。

母线平置式排列装置的东、热稳定性好，能承受80/176KA短路电流的冲击。 MCC柜单柜的回路数量多至22回路，充分考虑了大单机容量发电厂、石化系统等行业自动化电动门(机)群的需要。 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出，零序电流互感器置电缆隔室内，使安装维修方便。 同一电源配电系统可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可以部分降低对元器件短路强度的要求。
