QLD-K10直埋电缆接地故障快测仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

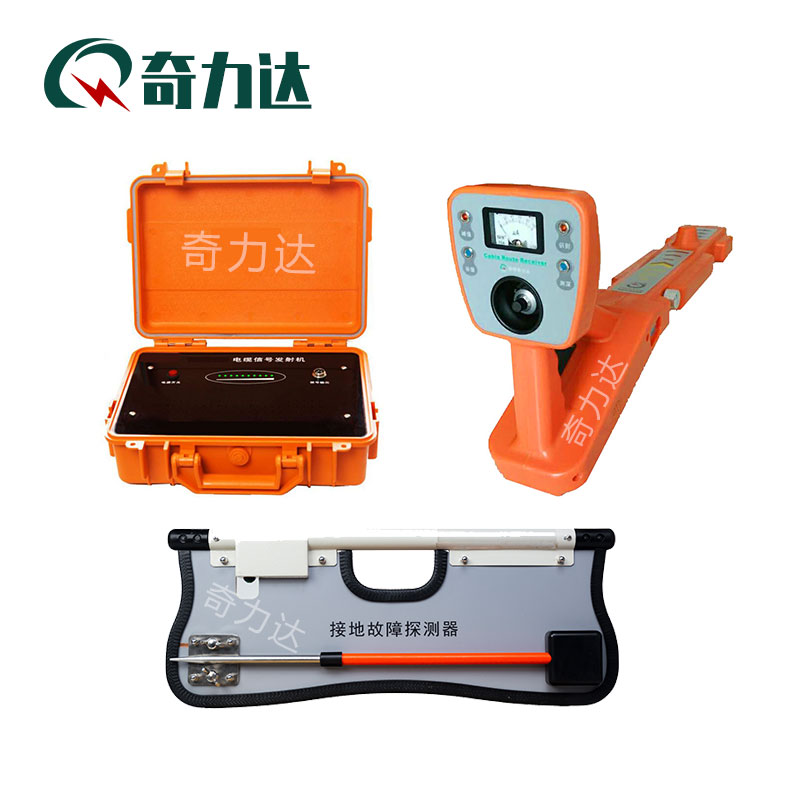

产品图片

产品简介

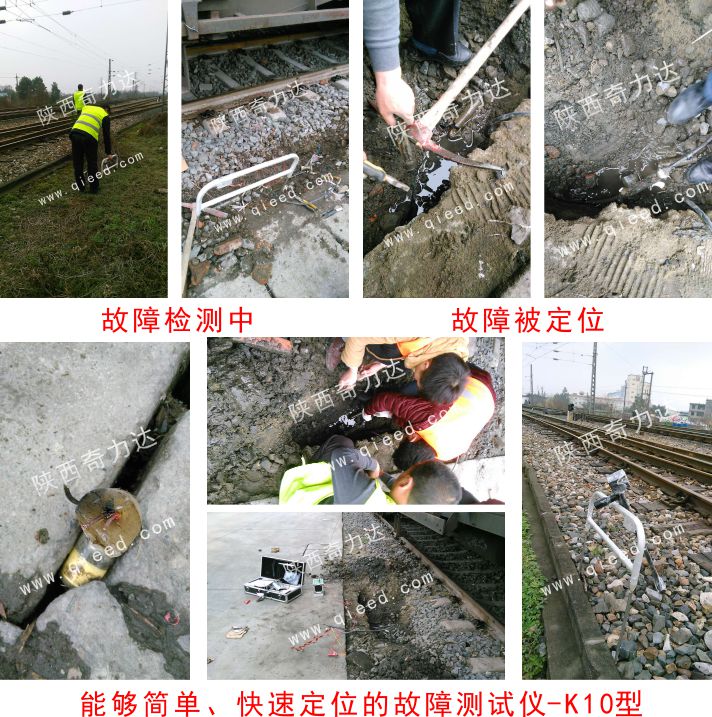

QLD-K10直埋电缆接地故障测试仪针对国内电力电缆故障实际情况,总结现场经验开发而成,可以快速检测路灯电缆故障、铁路电缆故障、高速公路电缆故障、通信电缆故障、农林科技园区电缆故障、住宅小区电缆故障等各类低压直埋电缆接地故障,可以查找电缆路径走向,可以探测电缆埋设深度。一般10分钟即可准确定位电缆故障,高效、精准!节约开挖、修复电缆的成本。快速恢复电缆运行,减少经济损失。全套仪器不受任何外部环境限制,水泥地面、绿化带等土壤地面均可使用。
功能优势
◆可用于测试路灯电缆、铁路电缆、通信电缆、农林科技园区电缆、住宅区电缆等低压电缆故障检测定位。
◆可进行外护套电缆故障准确定位、直埋电缆接地故障准确定位、架空电缆短路及碰地故障准确定位、管道防腐层漏点检测等
◆可测试电缆的断线、漏电、短路故障,可将故障点快速准确定位在一脚之内。
◆可以查找电缆路径走向,可以探测电缆埋设深度。
◆现场无需电源,设备自带电源,解决了现场无电源而导致无法测试的情况。
◆测试过程无需施加高压,全程实现无损检测,无需分析波形。

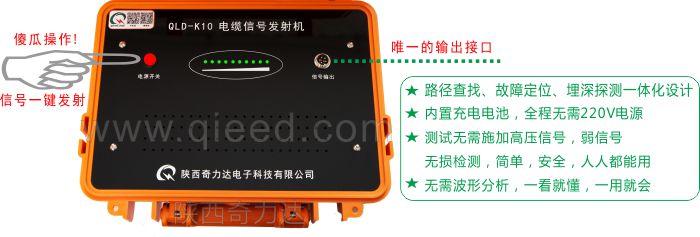

◆发射机人机界面简洁,使用简单,信号一触即发!
◆路径信号与故障信号同步发射,便于同步接收。
◆具有故障箭头指示方向,测试一目了然,简单方便。

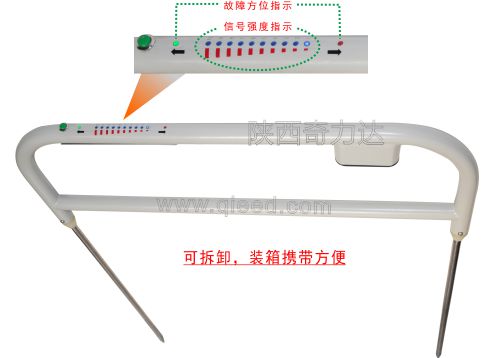

◆故障定位仪突破传统的“A字架”设计,可以实现灵活组装,外观简洁大方,装箱携带方便。

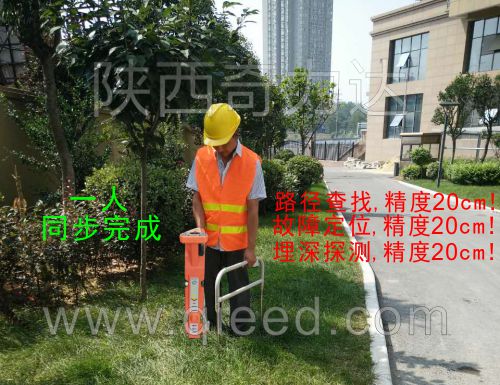

◆一人可同步完成路径查找、故障点准确定位、埋设深度等测试。
◆不受测试条件限制,水泥地面、绿化带等土壤地面均可使用。

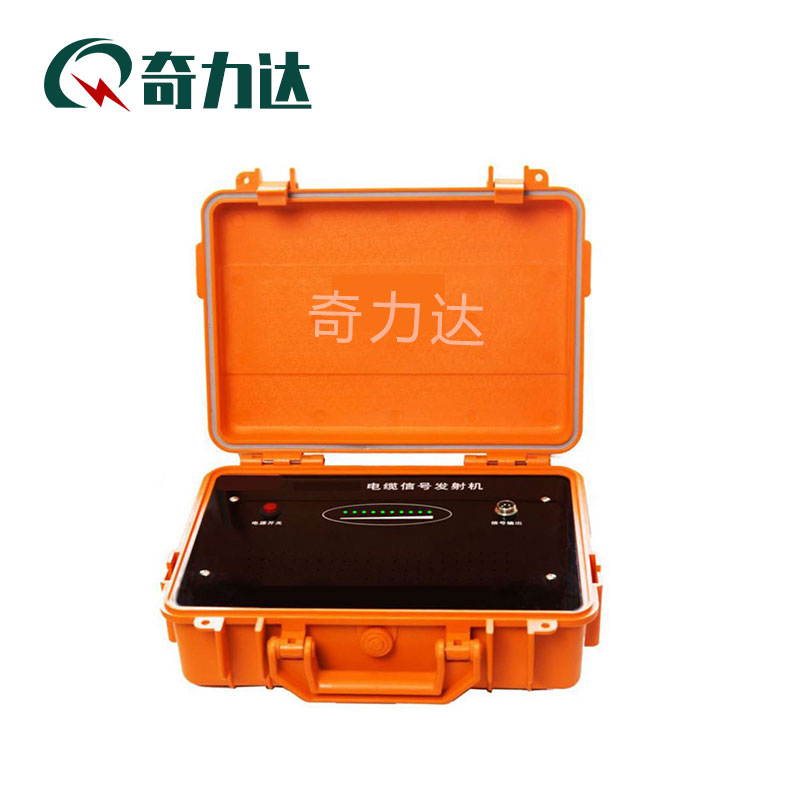

电缆信号发射机:
路径信号发射频率 | 12KHz |
发射功率 | 10W(智能功率保护技术允许发射机无限期短路,不会被烧坏) |
路径信号输出阻抗 | 自动匹配0-2KΩ。支持接地不良情况下的路径信号发射 |
显示方式 | 路径信号发射情况及故障信号发射情况同时显示 |
重量 | 3Kg |

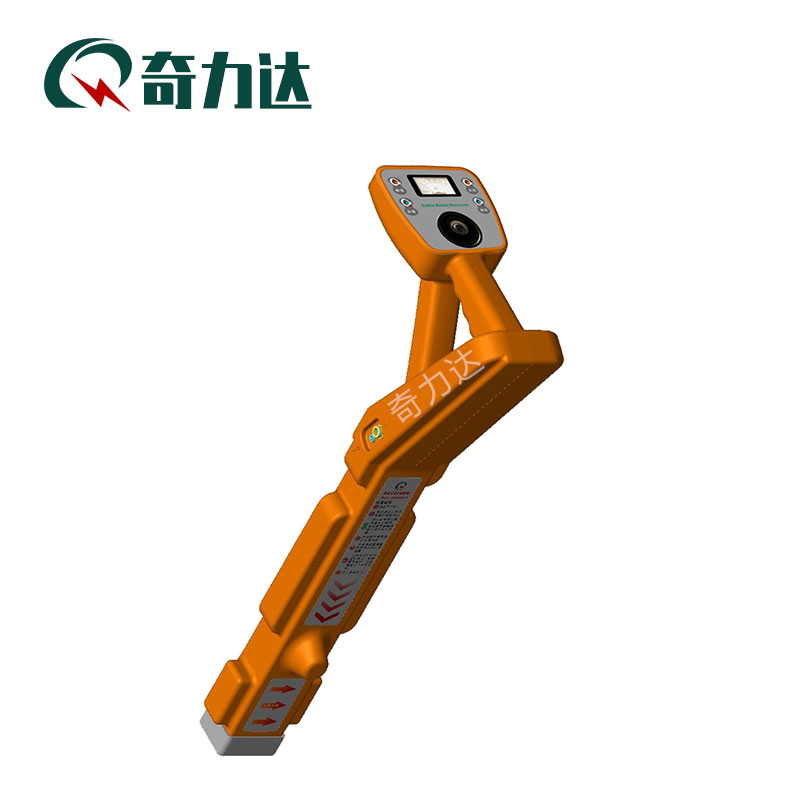

路径信号接收机:
路径信号输出方式 | 指针+音频信号 |
探测方法 | 峰值模式、谷值模式、测深模式及识别模式一键切换 |
灵敏度 | 灵敏度可定量调节 |
供电方式 | 单节9V电池供电,省电耐用,整机耗电流10mA |
续航时间 | 可以连续续航10-20小时 |
重量 | 1.8Kg |
附加功能 | 外接耦合卡钳可做电缆识别 |
故障探测器:
技术方式 | 智能信号锁定技术,提高接收灵敏度 |
故障信号显示方式 | 十级LED显示 |
故障点方位显示方式 | LED |
供电方式 | 单节9V电池供电,省电耐用,整机耗电流10mA |
续航时间 | 可以连续续航10-20小时 |
重量 | 2.8Kg |
