HD、HS 系列刀开关及HD、HSI型系列隔离开关



1 适用范围

        HD系列、HS系列开启式刀开关及HD、HSⅡ型系列隔离开关(以下简称开关)适用于交流50Hz、额定电压至415V及以下,额定电流至3000A在成套配电装置中,作为不频繁地手动接通和分断交、直流电路或作隔离开关用,不得作为直接启动单台电动机之用。

其中:

1.1 中央手柄式的开关主要用于动力站,不切断带有电流的电路,作为隔离开关之用。1.2 侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中,操作机构可以在柜的两侧安装。

1.3 中央正面杠杆操作机构开关主要用于正面操作、后面维修的开关柜中,操作机构装在正前方。

1.4 侧面操作手柄式开关,主要用于动力箱中。

1.5 装有灭弧室的开关可以切断适当的电流负荷,其他系列刀开关只作隔离开关使用。

符合标准:GB/T14048.3、IEC60947-3。

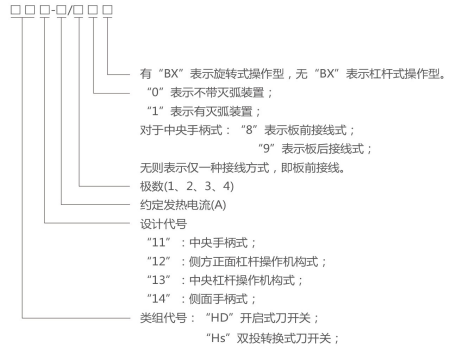

2 型号及含义



3 正常工作条件和安装条件

3.1 周围空气温度不高于+40℃,不低于-5℃℃.

3.2 安装地点的海拔不超过2000m。

3.3 湿度:最高温度为+40℃℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 周围环境的污染等级为3级。3.5 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。



4 主要参数及技术性能

4.1 额定工作电压为交流380V/415V

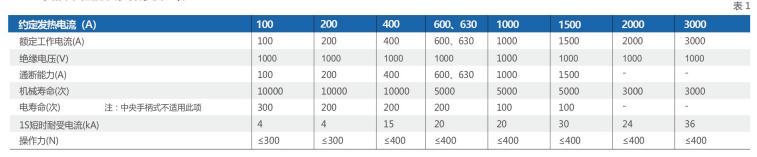

4.2 主要技术性能及参数(见表1)。



HD、HS 系列刀开关及HD、HSI型系列隔离开关



1 适用范围

        HD系列、HS系列开启式刀开关及HD、HSⅡ型系列隔离开关(以下简称开关)适用于交流50Hz、额定电压至415V及以下,额定电流至3000A在成套配电装置中,作为不频繁地手动接通和分断交、直流电路或作隔离开关用,不得作为直接启动单台电动机之用。

其中:

1.1 中央手柄式的开关主要用于动力站,不切断带有电流的电路,作为隔离开关之用。1.2 侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中,操作机构可以在柜的两侧安装。

1.3 中央正面杠杆操作机构开关主要用于正面操作、后面维修的开关柜中,操作机构装在正前方。

1.4 侧面操作手柄式开关,主要用于动力箱中。

1.5 装有灭弧室的开关可以切断适当的电流负荷,其他系列刀开关只作隔离开关使用。

符合标准:GB/T14048.3、IEC60947-3。


2 型号及含义



3 正常工作条件和安装条件

3.1 周围空气温度不高于+40℃,不低于-5℃℃.

3.2 安装地点的海拔不超过2000m。

3.3 湿度:最高温度为+40℃℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 周围环境的污染等级为3级。3.5 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。



4 主要参数及技术性能

4.1 额定工作电压为交流380V/415V

4.2 主要技术性能及参数(见表1)。
