产品图片
GW4系列
一、概述
GW4系列户外交流高压隔离开关是三相交流 50Hz 高压电器，用于额定电压 40.5-252KV的电力系统中,供高压线路无载荷换接，以及对被检修的高压母线、断路器等电气设备及带电高压线路之电气隔离用。
该产品有以下品种:
A、按有无接地开关分:不接地、单接地、双接地:
B、按使用地区分:普通型、耐污型、高原型。
该系列产品符合最新的国家标准及IEC标准的各项要求，符合国家电网公司对高压隔离开关完善化的各项要求

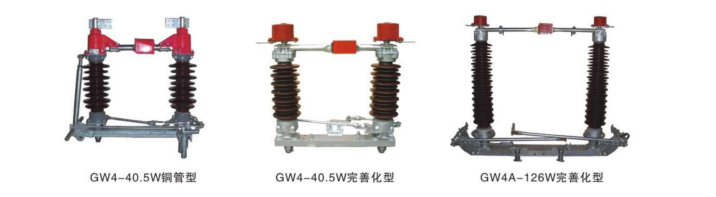

二、结构
GW4系列户外交流高压隔离开关为双桂水平旋转式，包括三个单极，每极为双柱式结构，主要由底座、支柱绝缘子、导电部分组成。第极有二个绝缘支柱，分别装配在底座两端轴承座上，以交叉连杆连接，可以在 90“范国内水平旋转。导电部分分两半，分别固定在支柱绝缘子上，触头的接触在两个瓷柱的中间位置。，另一绝缘支柱由于连杆传动也同时转动 90°，于是闸刀便向同一侧分合。
当操作机构动作时，带动支柱绝缘子的一柱转动 90°为确保隔离开关与接地开关二者之间操作顺序正确，在产品及机构上加装了可靠的机械及电气联锁装置。隔离开关制成单极形式，通过极间连杆可实现三极机械联动操作。GW4-40.5W型不带地刀可配用CJ6型电动或 CSI1G型手动机构，GW4-40.5DW型带地刀可配用CJ6型电动或CS8-6D型手动机构，GW4-72.5W/126W型可配用CJ6型电动或 CS14G型手动机构，GW4-252W 型可配用CJ6型电动或CS20-(X)型手动机构，并配用 DSW3型电磁锁。
三、特点
1、结构简单，性能稳定;
2、整体钢件热镀锌处理，耐腐蚀能力强
3、导电闸刀过渡环节均采用软连接结构，无长期使用温升过高现象;
4、采用了免维护轴承座及可靠的互锁与限位装置 ;
5、现场免焊接，安装维护便捷。

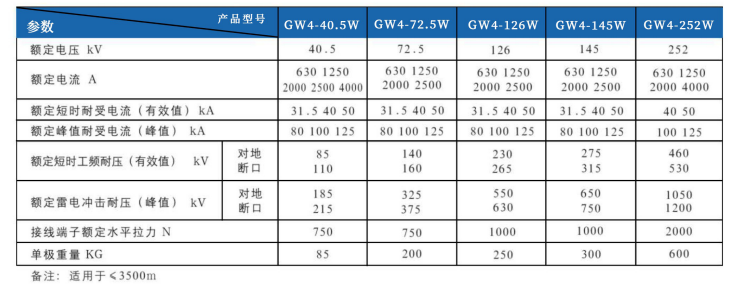

四、技术参数
GW5系列
一、概述
GW5系列户外交流高压隔离开关是三相交流 50Hz高压电器，用于额定电压 40.5-126KV的电力系统中,供高压线路无载荷换接,以及对被检修的高压母线、断路器等电气设备及带电高压线路之电气隔离用。
该产品有以下品种:
A、按有无接地开关分:不接地、单接地、双接地;
B、按使用地区分:普通型、耐污型、高原型。
该系列产品符合最新的国家标准及IEC标准的各项要求，符合国家电网公司对高压隔离开关完善化的各项要求。

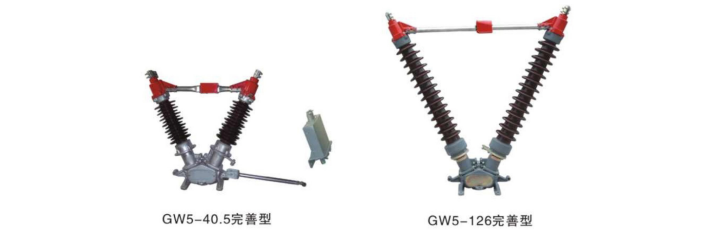

二、结构
GW5 系列户外交流高压隔离开关由三个独立单极组成，每个单极由底座、支柱绝缘子、导电系统、接地开关(不接地除外)及传动系统等组成。其中两桂瓷瓶倾斜成 25、固定在底座上，其相间夹角为50”，呈“V”型结构。导电部份为两半，分别因定在支柱绝缘子上，触头的接触在两个瓷柱的中间位置。
当一侧支柱绝缘子旋转 90°时，另一侧支柱绝缘子通过底座内的伞齿轮被同样带动旋转 90”，从而保证两柱分合闸的一致性。手动机构上设有联锁板，能确保主分一地合-地分一主合的顺序动作。随手动机构附有电磁锁及其附件，并安装在机构输出轴上，以实现隔离开关、接地开关与断路器三者的电气联锁，防止误操作的发生。
隔离开关制成单极形式，通过极间连杆可实现三极机械联动操作。产品配用CJ6型电动或CS17G型手动机构，并可配用 DSW3型电磁 锁。
三、特点
1、结构简单，性能稳定;
2、对安装空间需求小，且能适应灵活多样的布置方式;
3、整体钢件热镀锌处理，耐腐蚀能力强。
4、导电闸刀过渡环节均采用软连接结构，无长期使用温升过高现象;
5、采用了免维护轴承座及可靠的互锁与限位装置;
6、现场免焊接，安装维护便捷。

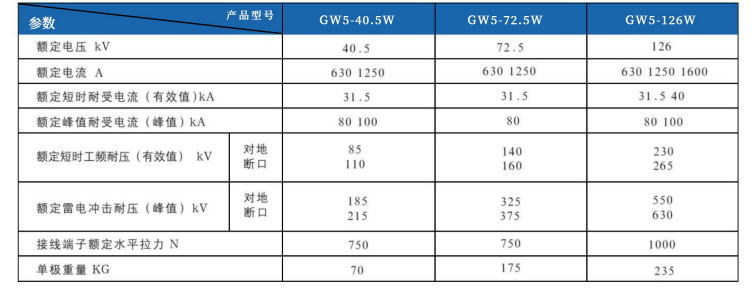

四、技术参数
GW7系列
一、概述
GW7系列户外交流高压隔离开关是三相交流 5011z高压电器，用于额定电压 126~50kv的电力系统中，供高压线路无载荷换接，以及对被检修的高压母线、断路器等电气设备及带电高压线路之电气隔离用。
该产品有以下品种:
a、按有无接地开关分:不接地、单接地、双接地:
b、按使用地区分:普通型、耐污型、高原型。
该系列产品符合最新的国家标准及 1EC标准的各项要求，符合国家电网公司对高压隔离开关完善化的各项要求。
二、结构
GW7系列户外交流高压隔离开关为单极三柱水平旋转式结构，主要由底座、支柱绝缘子、导电部分组成。每极由三个绝缘支柱组成，两边支柱是固定的，中间支柱是旋转的;动闸刀装配在中间支柱绝缘子上部，静触头分别装在两边支柱绝缘子上部，由操作机构带动中间绝缘子转动进行分合闸操作。
为了保证隔离开关和接地开关二者之间操作顺序正确，接地开关和主闸刀之间装有机械连锁装置。
GW7系列隔离开关制成单极形式，通过极间连杆可实现三极机械联动操作。主刀配用CJ6型或 CJ6一1型(252kV等级电流 >2000A情况下)电动机构，地刀配用CS20-(X)型手动机构，并配用 DSW3 型电磁锁。
三、特点
1、结构简单，性能稳定;
2、整体钢件热镀锌处理，耐腐蚀能力强
3、导电闸刀过渡环节均采用软连接结构，无长期使用温升过高现象。
4、采用了免维护轴承座及可靠的互锁与限位装置:
5、现场免焊接，安装维护便捷

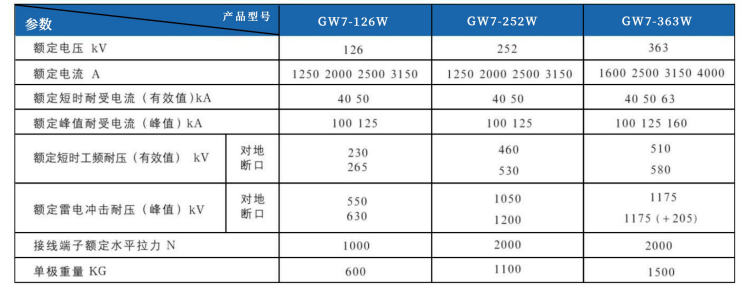

四、技术参数
GW8系列
一、概述
GW8 系列中性点户外交流高压隔离开关是单相交流 50Hz高压电器，用于额定电压 40.5-126KV的电力系统中，供在无载荷情况下分合变压器中性点联线之用。
该产品按使用地区分:普通型、耐污型、高原型。
该系列产品符合最新的国家标准及 1EC标准的各项要求，符合国家电网公司对高压隔离开关完善化的各项要求

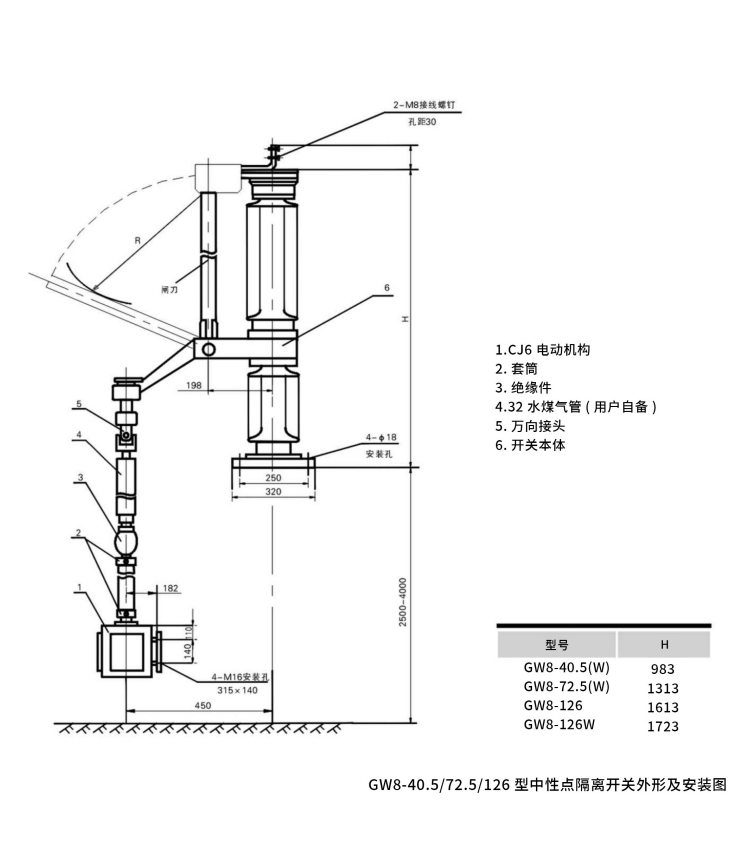

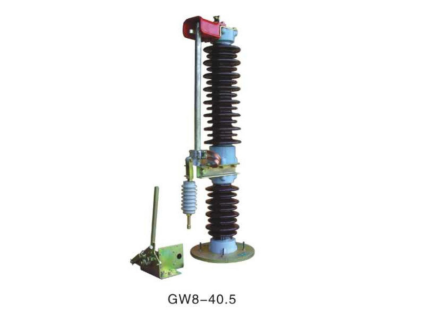

二、结构
GW8系列户外中性点交流隔离开关由一个独立单极组成，包含底座、支柱绝缘子、导电系统及传动系统等组成。在支持绝缘子和操作绝缘子之间有金属支架、拐臂、操作瓷瓶。操作机构通过连杆、操作绝缘子拐臂带动动闸刀作分、合闸运动。
本产品配用 CJ6 型电动或CS17G型手动机构，并可配用 DSW3型电磁锁。
三、特点
1、结构简单，性能稳定:
2、对安装空间需求小，且能适应灵活多样的布置方式
3、整体钢件热镀锌处理，耐腐蚀能力强 :
4、采用了免维护轴承座及可靠的互锁与限位装置:
5、现场免焊接，安装维护便捷。

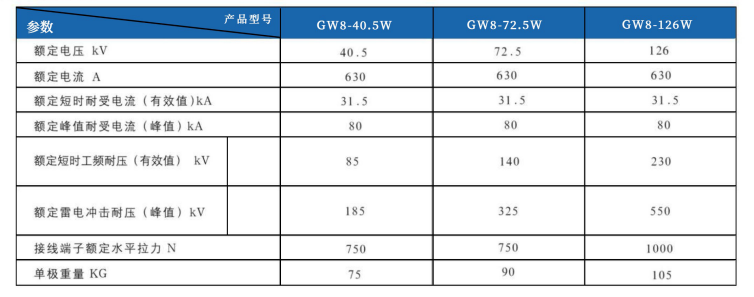

四、技术参数
