非包封线圈三相干式电力变压器

概述
采用美国UL认可的NOMEX绝缘系统生产的非包封线圈三相干式电力变压器，具有安全、可靠、节能、防火 、防爆、
维护简单等优点。其设计先进、结构合理、外形美观、主要性能指标均优于国内标准，如局放水平、空载损耗、
负载损耗、噪声以及能适应高湿度环境使用等，可安装在靠近湖、海、河边污秽潮湿的环境及防火要求高，负荷
较大的地区，适用于高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及
石油化工、核电站、核潜艇等场所。

产品特点
■ 精心设计的线圈结构及真空浸渍处理工艺使SG(B)10变压器局部放电低，并且在整个寿命期内，无
任何龟裂现象，无绝缘水平下降现象。
■ 高压采用连续式绕线组、低压泊绕，整体真空浸渍及固化处理并采用高强度陶瓷支撑，有很好的突
发短路电流的承受能力。
■ 难燃、阻燃、无毒、自熄、防火。
■ 在高温明火燃烧下，SG(B)10变压器几乎无任何烟雾产生。
■ 变压器为H级(180℃)绝缘。
■ 绝缘层极薄且均匀，短时过负荷能力极强，无需强制冷却，可120%长期过负荷、140%过负荷3
小时。由于这种绝缘材料不老化且有弹性，因此在±50℃条件下可立即加满载。
执行标准
GB6450-1986 GB/T10228-1997 GB/T17211-1998
GB1094.3-2003 GB4208-1993 GB/T10008-1999
JB/T56009-1998

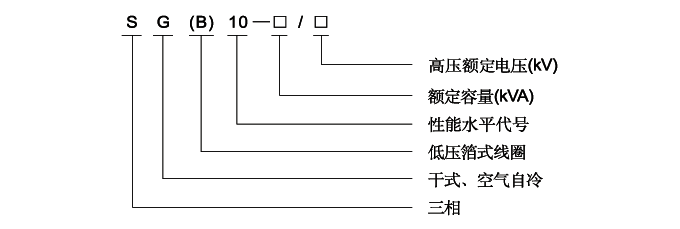

产品型号说明

正常使用条件
■ 环境温度：-50℃－＋50℃
■ 海拔高度：≤1000m
■ 其它超出本产品技术条件规定的内容，由用户与技术部协商处理，并在订货时注明。
技术参数
■ 电压等级：高压(kV):3,6,6.3,6.6,10,10.5,11;
低压(kV):0.4,0.69;
■ 高压分接范围：±5%或±2×2.5%;
■ 联结组标号：Y,yn0或D,yn11
