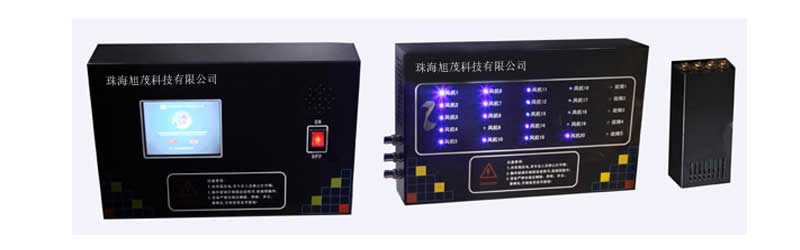

XF880 SF6泄露在线监测报警系统
一、产品简介
XF880 SF6泄露在线监测报警系统，是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。
系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
系统采用最新传感器技术，能够实时测量SF6浓度。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。
本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。
采用最新传感器技术，可实时检测大气中SF6含量。
可同时测量、显示氧气含量，以及温、湿度。
用户可自行调整报警点。
现场总线方式通讯，可根据需要扩展气体检测传感器。
可方便组成远程监控系统，实现遥测、遥控功能。
系统通讯采用IEC870-5-103标准通信规约，可方便接入综自监控系统或其他系统。
现场免维护概念。
三、产品主要功能
1、环境中SF6气体检测功能。
2.、SF6气体含量超标报警功能。
3、空气中氧气含量检测功能。
4、缺氧报警功能。
5、缺氧或SF6含量超标，强制排风功能。
6、人工设置报警点。
7、环境中温、湿度检测显示功能。
8、定时排风功能。
9、人工强制排风功能。
10、上次排风时间显示功能。
11、实时显示各种参数功能。
12、历史资料查询功能。
工作电源：主机和传感器 AC 85-265V 50HZ 或 DC 110-340V
功耗：主机＜ 25VA 传感器＜ 5VA
报警触点容量：AC220V/7A 常开/常闭
风机触点容量：AC220V/15A 常开
传感器检测精度：氧气浓度±1%FS SF6 ＜ 10%阀值
传感器检测量程：氧气(1.0 ~ 25.0)% SF6 50ppm - 10000ppm
传感器稳定性：氧气 ±0.5%FS
传感器重复性： 氧气 ±0.5%FS
氧气浓度报警点：18.0%
风机启动浓度点：氧气19.6% SF6 1000ppm
风机每次非定时启动最少时间：15min
通讯接口： RS-485总线 波特率：4800bps
温度显示范围： -55.0 – 125.0℃
湿度显示范围：10–99%RH
主机外形尺寸（长×宽×高）：341mm×253mm×85mm
气体传感器外形尺寸（长×宽×高）：145mm×120mm×36mm
抗电强度（外壳金属部分与电源之间）：＞2000V
电磁兼容性：静电放电 GB/T14598.10-1998 3级
快速瞬变脉冲群 GB/T14598.14-1999 3级
雷击（浪涌） GB/T17626.5-1999 3级
五、系统工作原理：
XF880 SF6泄露在线监测报警系统主要由四部分组成：采集器、系统主机、外围设备和监控系统。采集器负责SF6配电装置室现场环境数据采集，并进行A/D转换，传送给系统主机，系统主机对采集数据分析、比较、判断，并运行相应的处理程序。外围设备包括报警设备、通风设备，受系统主机控制。
当环境中SF6气体浓度或氧气含量发生变化时，SF6气体采集器能立刻捕捉到这一变化，并将检测到变化量数据转换成数字信号，通过RS－485现场总线传送到系统主机，系统主机一方面将采集器传来的采集数据在显示屏上显示出来，另一方面，通过运算分析，与储存在主机内的存储器上的各种固有参数进行比较，作出判断——各项数据是否超标。
XF-860 变压器套管绝缘在线监测系统
产品简介：
高压套管两端存在交流电压时，绝缘体内部的介质会产生极化，固定电荷产生重新分布，或者正负电荷中心产生偏移。由于交流电的正负极性在不断的改变，这种电荷的重新分布也在不停的进行，称为充放电过程。充放电过程是有电流流动的，我们把这种电流称为容性电流。理想状态下，容性电流流动只产生能量的转移，而没有能量的损耗，所以在这个过程中没有热量的产生。但实际的情况是，在电场的作用下绝缘体会将一部分电能不可逆转地变成热量而被损耗掉，这种损耗称为介质损耗。如果介质损耗很大，由电能转变的热能就越多，会使电介质温度升高，逐渐发热老化（发脆、分解等）。如果温度不断上升，甚至可能将电介质熔化、烧焦，丧失绝缘性能，导致热击穿。电介质损耗的大小是衡量绝缘性能的一项重要指标。
变压器套管在线监测装置用于主变三相套管的介损连续测量。本装置为一体化结构，采用傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示。
产品特点：
套管绝缘在线监测系统应包含套管末屏电流采集单元、PT二次电压采集单元、数据测量及其系统控制单元、就地显示单元、网络通讯单元及后台分析管理软件等六个部分组成：
1.1、末屏电流采集单元
根据变压器套管的末屏结构，提出相配合的连接方式，制作出相配合的连接件。采集单元内部应加入相应的限压保护电路及雷电冲击保护电路等。该单元应具有良好的屏蔽保护作用，避免引入外界干扰信号。
1.2、PT二次电压采集单元
连接中控室内相应的PT接线端子，通过电缆将其引致监测装置内部端子。
1.3、数据测量及其系统控制单元
数据测量单元安装在变电站电气设备的运行现场，每三台变压器（单相变压器）安装一套，该单元可就地监测变压器套管的绝缘特征参量，通过计算处理把测量结果就地显示并以数字方式通过通讯总线，传送到变电站的后台服务器。
该单元须在已有的电流信号采集通道及PT电压信号采集通道基础上，附加1路温度采集通道，对监测数据进行实时修正，从而综合分析采集信息，精确反映套管绝缘状况。该单元应具有长期工作的稳定性，且能有效抑制谐波干扰的影响。
1.4、就地显示单元
考虑到现场太阳直晒情况，就地须采用320×240大屏幕白底黑字液晶屏幕显示。可实时显示套管电容量Cx、介质损耗值tanδ、末屏电流等数值。并配置相应的按键，从而实现相关参数的调整。
1.5、网络通讯单元
可选择RS485/ RS232/USB/光口等接口，亦需有多种通讯规约可选，如Modbus RTU、IEC61850等。最终可在在总服务器上实现所有现场变压器套管绝缘状况的综合分析、集中监控。
1.6、后台分析管理软件
采用智能软件分辨系统，实现全天候实时在线监测，系统操作界面友好，监测系统采用先进的监测原理及软硬件优化设计，使系统能够有效滤除各种干扰，可靠发现变压器内部隐患。
产品参数：
1、输入电源：180V～270VAC，50Hz/60Hz±1%。
2、输入信号：末屏电流范围：0mA～30mA
PT电压范围： 0v～250V
3、电容量C范围： 3-700pF
4、tgδ范围：不限，分辨率0.001%
5、准确度 Cx：±（读数×1%±2pF）
tgδ: ±（读数×1%±0.0005）
6、抗干扰指标：在电流谐波达到50%时仍能达到上述准确度
7、数据存储：存储三年以上的数据（32M）
8、保护电路：浪涌电流保护
9、通讯方式：计算机接口：标准RS232接口/USB2.0接口
10、通讯规约：标准MODBUS通讯规约
11、打印机：热敏微型打印机
12、环境温度： -20℃～70℃
