XF-150便携式直流接地故障查找仪
[产品简介]
直流系统接地是一种易发生且对电力系统危害较大的故障。直流系统正极接地，可能造成继电保护误动，因为跳闸线圈接直流电源负极，系统再有一点接地或绝缘不良，可能引起保护误动；直流系统负极接地，系统再有一点接地或绝缘不良，可将跳闸回路或合闸回路短路，造成保护拒动，此时系统发生故障，保护的拒动必然导致系统事故扩大，同时还可能烧坏继电器的触点或烧保险。
我公司自主设计制造的便携式直流接地查找仪，能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了先进计算方法和模糊控制理论，将被检测支路的绝缘程度以绝缘指数及波形的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置相对检测点的方向，从而快速、准确地实现环路接地检测。除此之外，用户可以根据自身系统需要在绝缘告警门限值范围内订制合适的绝缘告警门限值的设备，用户只需要将钳表上的档位与检测器上的量程对应起来就能实现直流接地的检测或者是绝缘程度的分析。
XF-150不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。
本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
[装置主要特点]
1.高精度采样钳表
该装置采用了高分辨率（0.1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位；
2. 接地点方向显示
该装置具有接地点方向显示，可以高效快速的处理复杂支路或环路中接地点的定位；
3. 具有绝缘指数显示功能
绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。
4. 具有波形显示功能
所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形,其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。
5. 操作简单，使用方便、快速
使用时只需将钳表钳住待测支路，按一下工作按键，3—6S即可完成一条支路的检测。
6. 信号发生器与检测器不受距离限制
在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。
7. 运行安全、可靠
信号发生器是需要接入直流系统之中的，这就对设备的安全性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA 的信号电流，且最大功率小于0.2W，适用于各类直流系统，对直流系统的安全运行、可靠运行提供了保障。
[装置主要技术指标]
1. 可检测接地电阻范围
系统电压为220V时： 0 -500KΩ
系统电压为110V时： 0 -250KΩ
系统电压为48V时： 0 -50KΩ
系统电压为24V时： 0 -10KΩ
2. 检测信号功率 ≤ 0.2W(信号发生器输出功率)
3. 抗对地分布电容值：
对地电容单支路≤8uF，系统对地总电容≤100uF；
4. 适用直流系统电压：
220V±10%，110V±10%，48V±10%，24V±10%，或用户提出其它电压等级；
5. 环境温度：-35℃～+55℃；
6. 相对湿度：≤95%
7. 总质量： 2.8kg
8. 外形尺寸（包装箱）：460x240x120（mm）

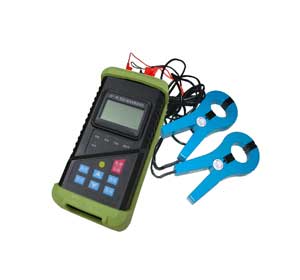

XF-S100双钳口接地电阻测试仪
XF-S100双钳口接地电阻测试仪适用于各种设备及建筑物的接地装置的接地电阻的测试。如通信设备、电信电缆、机房、电力配电线路、电塔输电线路、加油站、工厂接地网、避雷针等，还可测量各种条件下的土壤电阻率及接地系统泄露电流。
该仪表除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能，改变了测试接地电阻传统的测量原理和手段。采用二点极测量原理 和利用双钳口测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。
本机具有智能化测量功能，不仅能自动校准，而且还能储存和浏览测量结果，并具有数据上传功能，可在PC机上进行数据分析。
主要特点：
1. 采用钳表式测量方法，无需打辅助地桩，适应各种条件下接地电阻测试的需要；
2. 可在线测量，无需将接地体与设备隔离；
3. 技术先进，具有智能化测试功能；
4. 可在不断开接地系统的条件下测试泄露电流真有效值；
5. 具有自校准功能，避免接触电阻及线阻，对测试结果造成的影响；
6. 精度高、误差小、解决了小电阻测量的准确性问题；
7. 测量功能转换，采用电子开关进行切换以提高系统可靠性；
8. 与上位PC机进行通讯，实现测量数据上传，便于保存打印；
9. 操作简单、使用方便、范围大、宽量程、具有背光照明系统；
10. 塑胶护套，抗震性好。
主要技术指标：
1. 四线法接地电阻测量范围：0.00Ω～19.99KΩ
误差： 0.00Ω～19.99Ω ≤±3%+3个字
20.0Ω～19.99KΩ ≤±5%+3个字
2. 四线+钳口测量范围：0.00Ω～1.99KΩ
误差： 0.00Ω～1.99KΩ ≤±3%+3个字
3. 双钳口测量范围：0.0Ω～100Ω
误差： 0.0Ω～19.9Ω ≤±10%+2个字
误差： 20Ω～100Ω ≤±20%+2个字
4. 地阻率测量范围：0.00～1999KΩm
误差： 0.01Ωm～1999Ωm ≤±3%+3个字
误差： 2.00KΩm～1999KΩm ≤±5%+3个字
5. 泄漏电流（真有效值）测量范围：0.0mA～19.9A
误差： 0.0mA～9.99A ≤±3%+3个字
误差： 10.0A～19.9A ≤±5%+3个字
6. 存储容量：250组数据
7. 工作温度：-10℃～+55℃
8. 存储温度：-30℃～+70℃
9. 电源：6 V d.c.4 ×1.5V电池 5号AA）或4.8V d.c.（4×1.2V镍氢充电电池5号AA）
10. 重量：1.0K（不含附件）
11. 尺寸：215×115×85L
标准配置：
序 号 | 项 目 | 数 量 |
1 | XF-S100双钳口接地电阻测试仪 | 1台 |
2 | 钳口 | 1对 |
随机附件 | ||
3 | 充电器 | 1个 |
4 | 地钉 | 4根 |
5 | 地钉连线 | 6根 |
6 | RS232连线 | 1根 |
7 | 辅助接地连线 | 1根 |
8 | 系统数据分析软件 | 1张 |
9 | 用户手册 | 1本 |
10 | 铝合金箱 | 1个 |

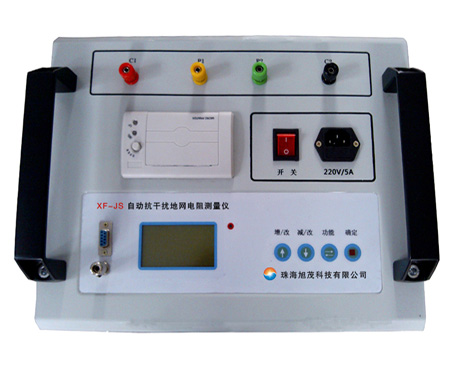

XF-JS 自动抗干扰地网电阻测量仪
XF-JS自动抗干扰地网电阻测量仪是测量接地装置特性参数的专用仪器。仪器采用变频抗干扰技术，能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
具有以下功能：
1、 测量接地装置接地阻抗或电阻。
2、 测量接地装置之间的导通阻抗或电阻。
3、 测量土壤电阻率。
4、 配合XF-J选频电压表，测量接触电压、跨步电压、电压梯度等特性参数。
一、主要功能特点
1 符合规程要求
仪器符合《JJG 984-2004接地导通电阻测试仪检定规程》和《DL/T 475-2006接地装置特性参数测量导则》，适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。
2 抗干扰能力强
仪器采用的变频抗干扰技术，能将工频干扰抑制到万分之一以下。同时又采用5A大电流测量，这种情况下可以基本忽略干扰的存在。
3 数据准确性高
仪器采用了全数字信号处理技术，测量数据准确、可靠、稳定。采用标准四极法测量，消除了导线引起的测量误差。
4 操作简单
大屏幕液晶显示，菜单操作。
全自动测量：启动仪器后缓速加压、自动测量、快速降压、显示数据并自动打印。
能存储100组测量数据并支持PC操作。
仪器体积小重量轻，便于携带。测试线带有线轮，收放线方便。
5 支持发电机供电
仪器可使用50Hz、60Hz系统或发电机供电。测量接地阻抗时，使用发电机供电同样具有抗干扰能力。
6 多功能
同时得到阻抗和电阻数据，能准确分析地网综合性能。
测量接地阻抗、导通和土壤电阻率。
能单独检测辅助极接地电阻，以判断辅助极接地状况。
7 支持跨步电压测量
测量跨步电压时，仪器作为一个电源向接地装置注入试验电流。使用XF-J选频电压表测量各处跨步电压、接触电压或电压分布等特性参数。
8 安全可靠
接地保护：因外壳没有接地而带有危险电压时，仪器保护。
触电保护：仪器带有触电检测装置，有疑似触电的情况，仪器启动保护。
380V保护：输入误接380V不会损坏仪器。
声光报警：启动仪器后发出声光报警。
二、主要技术指标：
接地电阻和阻抗测量范围：0~5000Ω
分辨率：0.001mΩ
测量准确度： ±（读数×1%+0.01Ω）
接线方式：标准四极法
测量方式：自动测量
测量时间：约30秒
试验电源：交流0~400V / 0~5A（测量跨步电压时允许连续工作）
试验频率： 45/50/55/60/65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
精度：±0.01Hz
主要保护：接地保护、触电保护、误接380V等保护、声光报警等功能
工作电源： 180V~270VAC/10A，50Hz/60Hz±1%（市电或发电机供电）
打 印 机： M150型微型打印机
数据存储: 存储100组测量数据
计算机接口：标准RS-232接口
工作环境：温度-10~50℃湿度<90%
仪器重量： 28kg（不含线缆）
体 积：长34cm×宽26cm×高27cm

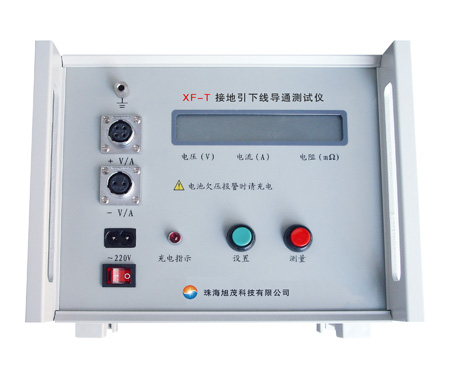

XF-T 接地引下线导通测试仪
适用于：电力设备接地引下线与地网之间导通电阻值的测试。
技术参数：
●测量范围：1mΩ～2Ω
●分辨率：0～10 mΩ：0.001 mΩ；
10 mΩ～100 mΩ：0.01 mΩ；
100 mΩ～1000 mΩ：0.1 mΩ；
1000 mΩ以上：1 mΩ
●工作电源：DC24V
充电电源：～220V
●测试电流：DC5A、10A恒流自动转换
●测量精度：±（0.5%+2d）
●测量半径：50m
●显示方式：LCD液晶屏
●工作方式：连续
