XF-660 微机继电保护测试仪

         XF-660微机继电保护测试仪采用世界先进水平的DSP技术和开关放大器技术研制而成。具有重量轻、功率大、精度高和可靠性高的特点，能够对电磁型、晶体管型、集成电路型和微机型继电保护装置进行测试。采用面向保护装置的自动测试管理平台－继电保护测试软件控制操作，组成新一代高效的继电保护自动化测试系统。能够更好的满足世界各国有关电力系统之研究机构、生产厂家及电力生产、调试、运行单位的要求。

主要技术特点：

■采用高性能的DSP控制器

核心主要部分采用高性能的DSP控制器件和高分辨率、高精度的D/A转换器件，具有运算速度快，实时数字信号处理能力强，输出信号精度高，稳定性好，失真小，可保证从小信号输出到大信号输出具有良好的线性度。

■ 大功率、高可靠性的开关放大技术

功率输出部分采用先进的开关放大器技术，具有可靠性高、效率高、体积小、输出功率大的特点，电压放大器达到0～125V/相输出，电流放大器达到0～30A/相输出，最大输出功率达到300VA/相。

■ 输出精度高

测试仪每个模拟量通道的输出都能达到0.2级，保证了测试结果的准确性。

■ 完备的信号指示

所有模拟量、开入、开出通道都有相应的指示灯进行使用状态显示。

■ 完备的自保护功能

在测试仪中包含了完整的自保护功能，确保测试仪在安全的工作状态进行工作。

■ 模块化设计

测试仪的每个组成部分都是相互独立的，尤其每个放大器均为独立的放大器，在使用过程中可以用这些放大器进行串联或并联输出。

■ 带电位、空接点自动识别

提供八组开入量通道，每个通道均能自动识别带点位和空接点的开关输入信号。

技术参数

XF-360 微机继电保护测试仪

含有丰富的软件测试功能：电压/电流、时间测试、频率/滑差试验、谐波叠加、故障再现、状态序列、整组试验、线路保护定值校验、阻抗/方向型继电器、功率振荡、差动保护、自动准同期、常规继电器测试、反时限继电器特性、计量仪表等等。

一、主要硬件配置：

• 三路电压、三路电流、一路辅助直流电压、八路开入量、四路通用开出量、两路快速开出量

二、主要技术参数：

• 主机：
  功耗：<2000VA ；
  交流供电：220V±20% （47～63Hz）；直流供电：（200～380）VDC

• 电压源：
  三相交流电压: 3×（0～125）V；
  直流电压：1×（0～350）V； 4×（-125～+125）V；
  精度:<0.01%的量程+0.1%的读数；
  功率:单相>25VA/相（额定电压）；直流  >100W （满足所有继电保护二次PT负载）

• 电流源：
  三相交流电流:3×（0～40）A；
  直流电流:1×（0～20）A；3×（-20～+20）A；
  精度:<0.01%的量程+0.1%的读数；
  功率: 0.5A:最大负载大于18.0Ω；30A:最大负载大于0.30Ω（满足所有继电保护二次CT负载）

• 输出频率：
  范围: 0-1000HZ ；误差: <0.005HZ ；分辨率: 0.001HZ

• 相位：
  范围: ±360º ；误差: <0.1º ；分辨率: 0.1º

• 辅助直流：
  110/220VDC可切换,功率>100W

• 开关量：
  八对开入量：可接空节点及带电位节点（0～250V）
  四对通用开出量，两对快速开出量(反应时间＜10μs)

• 重量及尺寸：
  整机重量:  <12.8Kg；整机尺寸：390mm*200mm*380mm(长×宽×高)

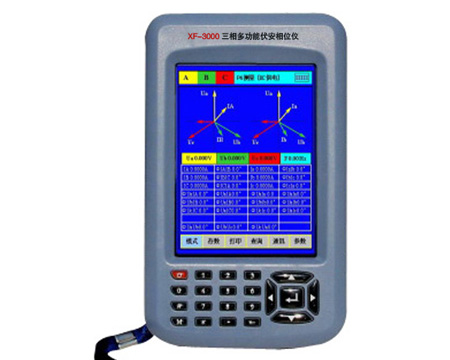

XF-300 三相多功能伏安相位仪

适用于：电能计量、用电稽查、装表接电、继电保护、差动检查、启动试验等现场使用。

●同屏显示三相电压、电流、相位关系及向量图；实时测量频率、有功功率、无功功率及视在功率的分相及总和功率，多种相位关系显示，向量图分色显示更为直观。

●小电流1.5mA测量相位，非常适用于新装用户投运后无负荷测量接线。

●自动判别三相三线及三相四线电能表计接线共1008种接线错误，并指出错误接线位置。

●可通过二次侧测量，亦可转换成一次侧数据。

●选配500A电流钳，可测量低压电流互感器的角差及比差。

●外配USB接口，可将仪表测量数据成组上传至 PC 机，或形成打印报告存档。

●实现测试结果的浏览、查询、报表和打印功能，内置存储器，能保存 200 组测量数据。

●双电源供电：交流测量端55V-450V直接供电，也可内置锂充电电池供电。
