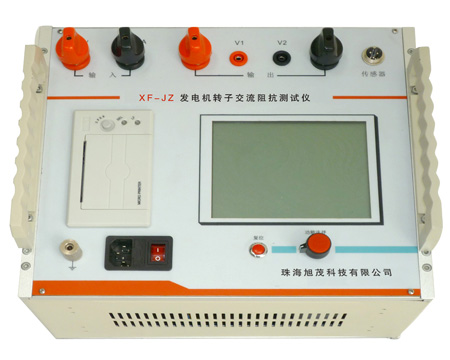

XF-JZ 发电机转子交流阻抗测试仪
发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。
功能与特点：
◆ 旋转鼠标，操作更方便。
◆ 可选择快速的自动测量和任意的手动选择测量两种方式。
◆ 大屏幕中文菜单界面，实时显示测试数据和曲线。
◆ 存储数据、自带微型打印机，实时快速打印测试数据和特性曲线。
◆ 根据试验参数自动调整保护动作值，确保设备安全。
◆ 可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。
1、交流阻抗：0～99.9Ω 0.2级
2、交流电压：0～600V 0.2级
3、交流电流：0～120A 0.2级
4、有功功率：0～72KW 0.5级
5、频 率：45～75Hz 0.2级
6、工作电源：AC 220V±10％ 50Hz
7、体 积：415×225×200mm
8、重 量：5kg

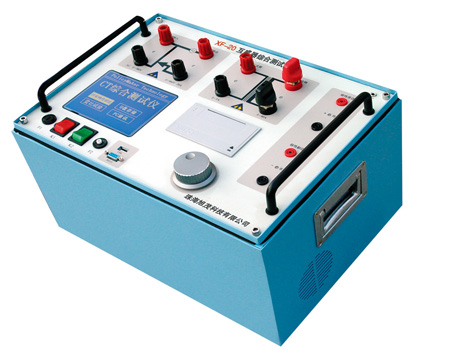

XF-20 互感器综合测试仪
技术特点：
●自动测试 仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。
●功能全面 可测试保护伏安特性、5％和10％误差曲线、变比、极性。
技术参数：
输入电压 | 输出范围 | 测量范围 | 测量精度 | |
装置主机 | 220V | 0～650V, 0～20A | 0～650V, 0～20A | <0.5% |
装置主机 | 400V | 0～1200V, 0～20A | 0～1200V, 0～20A | <0.5% |
装置主机升流器 | 220V | 0～600A | 0～600A | < 0.5% |
外加升流升压器 | 220V | 0～1650V(1A)，0～5A | 0～1650V(1A)，0～5A | <0.5% |
220V | 0～900A | 0～900A | < 0.5% | |
400V | 0～2200V(1.2A)，0～5A | 0～2200V，0～5A | <0.5% | |
外接手动调压器 | 400v | 0～1200V(20A)，0～20A | 0～1200V，0～20A | <0.5% |

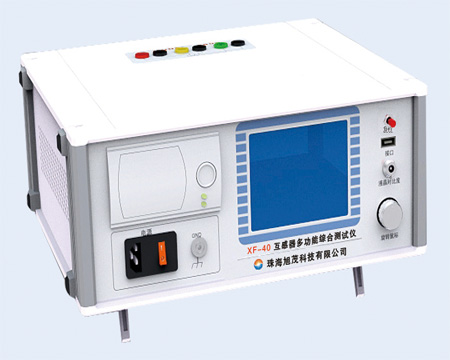

XF-40 互感器多功能综合测试仪
特点：
1．功能齐全
本仪器将CT直阻测试、磁化曲线、比差和角差测试、实际负载阻抗测试所有功能全部集成，可以完成现场CT的所有参数分析测试项目。
2．适应性强
不仅能适应计量级、P级CT的测试，更能够满足暂态级CT的现场测试，测试拐点电压可达到36KV。
传统方法的局限性有：
1． 需要大容量的现场试验电源
现场大容量工频试验电源获得较为困难，设备也显得笨重。传统的伏安特性测试仪重量也将达到30-40kg，很多情况下还需要外加调压器和升流器，操作烦琐，工作效率低。
2. 不能完成对TP 级保护电流互感器励磁特性测试
由于TP 级保护电流互感器的拐点电压远远高于二次绕组的绝缘耐受电压，使得传统试验方法不可能实现对ＴＰ级ＣＴ的检测。
技术指标：
◆ 电阻测试准确度
直阻范围：10 mΩ ～ 100Ω
直阻测试：±0.5％读数±0.1mΩ
◆ CT 变比测试准确度
XF-40: 变比范围 1 ～ 5000：±0.05％
5000 ～ 10000：±0.1％
XF-50: 变比范围 1 ～ 10000：±0.05％
10000 ～ 30000：±0.1％
◆ PT 变比测试准确度
XF-40: 变比范围 1 ～ 5000：±0.05％
5000 ～ 10000：±0.1％
XF-50: 变比范围 1 ～ 10000：±0.05％
10000 ～ 30000：±0.1％
◆ 角差测试准确度
在额定电流和额定负荷下的准确度
(cosΦ：0.8 ～ 1.0)：1min
◆ 磁化曲线测试时的电压准确度
电压>5V 时，±0.5％读数±0.1V

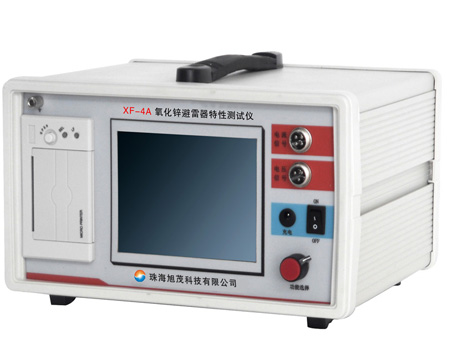

XF-4A 氧化锌避雷器特性测试仪
功能特点
★ 320×240液晶，适用于野外和室内操作环境。
★具备设备数据管理功能，内置实时时钟，外挂USB接口，支持数据的导出和保存。
★具有现场数据打印功能，测量结果可即时打印。
★内置便携式电源，无需外接交流电源。
技术参数
★电源：220V、50Hz或内部电源。
★参考电压输入范围（电压基准信号）：50Hz 、30V～100V。
★测量参数：
泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值：正峰值Ir+、负峰值Ir-。
容性电流基波，全电压、全电流之间的相角差。
运行（或试验）电压有效值。
避雷器功耗。
★多种电压基准信号取样方式：
1. 有线方式：从PT端计量绕组取信号，数字信号有线传输。
2. 无电压方式：不需要从PT端子取信号，采用软件计算的方式找到电压基准。
★单相测试
★测量准确度：
电流：全电流>100μA时： ±5%读数±1个字；
电压：基准电压信号>30V时： ±2%读数±1个字。
★测量范围：泄漏电流：100μA～10mA（峰值）；
电 压：30～100V（有效值）。

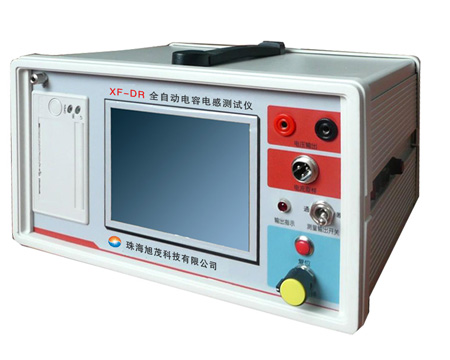

XF-DR 全自动电容电感测试仪
概述:
全自动电容电感测试仪针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题：
（1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。
（2）电容表输出电压低而导致故障检出率低。
（3）测量电抗器的电感。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。
特点:
（1）量程自动转换；
（2）储存7168个测试数据；
（3）大屏幕液晶（320×240 LCD）显示, 汉字菜单操作提示；
（4）实现波形和测量处理数据同屏显示，使测试过程更直观；
（5）具有设置、校正和调试功能。
1、电容量量程：0.2μF～2,000μF；
容量范围：5～20,000 kvar；
测量精度：0.2μF～2μF ±1%读数±0.02μF；
2μF～2,000μF ±1%读数±2个字；
2、电感量程：1mH～9.99H；测量精度：±1.5%读数±2个字
3、输出测量电压：AC 26V/500VA；50Hz；
4、显示方式 ：大屏幕液晶示屏全汉字输出，TPμp-40面板式热敏打印机
5、外形 / 重量 ：370×370×220 mm / 16 kg
6、工作条件：
a. 环境温度：0℃ ～ +40℃，相对湿度：≤90%
b. 电 源：AC 220V±10%；50Hz；
