概述
GN19-12型系列户内高压隔离开关系高压开关设备，用于额定电压12kV，交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型的和加装带电显示装置等。
型号及含义
使用环境条件
◆ 海拔高度：不超过1000m；
◆ 空气温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于95%，日平均值不大于90%；
◆ 地震烈度：不超过8度；
◆ 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。
主要技术参数
型号 | 额定电压（kV） | 额定电压M | 4秒热稳定电流（kA） | 动稳定电流（kA） |
GN19-10（C）400-12.5 | 12 | 400 | 12.5 | 31.5 |
GN19-10（C）630-20 | 12 | 630 | 20 | 50 |
GN19-10（C）1000-31.5 | 12 | 1000 | 31.5 | 80 |
GN19-10（C）1250-40 | 12 | 1250 | 40 | 100 |
外形及安装尺寸(mm)
产品型号 | A | B | D | |
GN19-12/400 | 450 | 446 | 185 | 4-14×24 |
GN19-12/630 | 470 | 446 | 185 | 4-14×24 |
GN19-12/1000/1250 | 510 | 500 | 196 | 4-18×28 |
GN19-12C/400 | 420 | 690 | 185 | 4-14×24 |
GN19-12C/630 | 430 | 690 | 185 | 4-14×24 |
GN19-12C/1000/1250 | 470 | 745 | 196 | 4-18×28 |
本开关与CS6-1操作机构的第一种安装图
本开关与CS6-1操作机构的第二种安装图

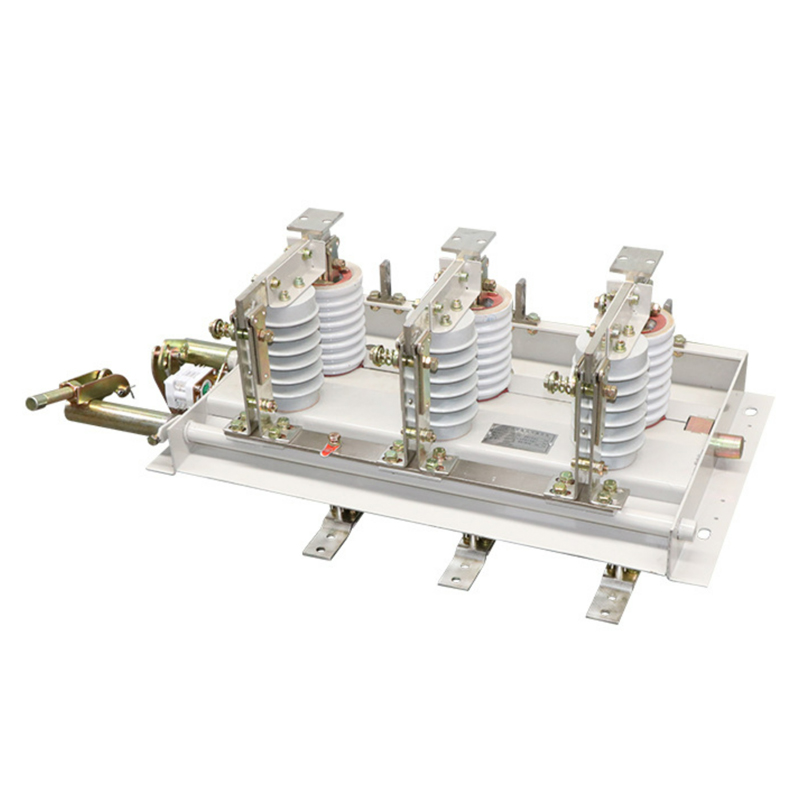

GN30-12/630户内旋转式高压隔离开关
概述
GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压10千伏交流50Hz及以下户内系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。

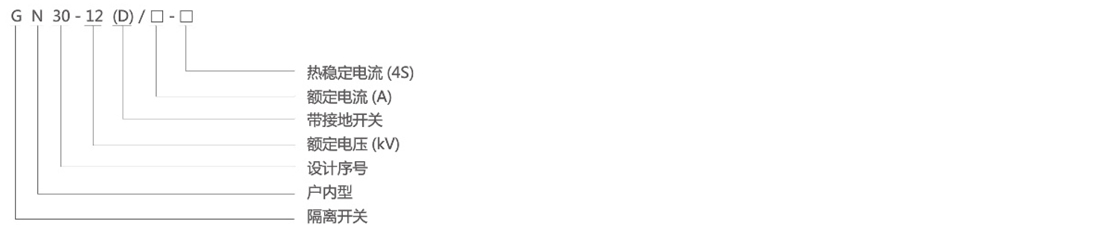

型号及含义
使用环境条件
◆ 海拔高度：不超过1000m；
◆ 空气温度：上限+40℃；下限-10℃；
◆ 相对湿度：日平均值不大于95%；月平均值不大于90%；
◆ 地震烈度：不超过8度；
◆ 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
◆ 安装场所：无经常性剧烈振动的场所。
主要技术参数
产品型号规格/项目/参数 | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | |
GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-12D/1000-31.5 | GN30-12D/1250-31.5 | ||
额定电压（kV） | 2 | ||||
额定电流（A） | 400 | 630 | 1000 | 1250 | |
热稳定电流(KA) | 12.5 | 12.5 | 31.5 | ||
热稳定时间(S) | 4 | ||||
动稳定电流(KA) | 31.5 | 50 | 80 | ||
额定绝缘水平 | 雷电冲击电压(kV) | 相间、相地75、断口85 | |||
额定绝缘水平 | 1min工频耐压(kV) | 相间、相地42、断口48 | |||

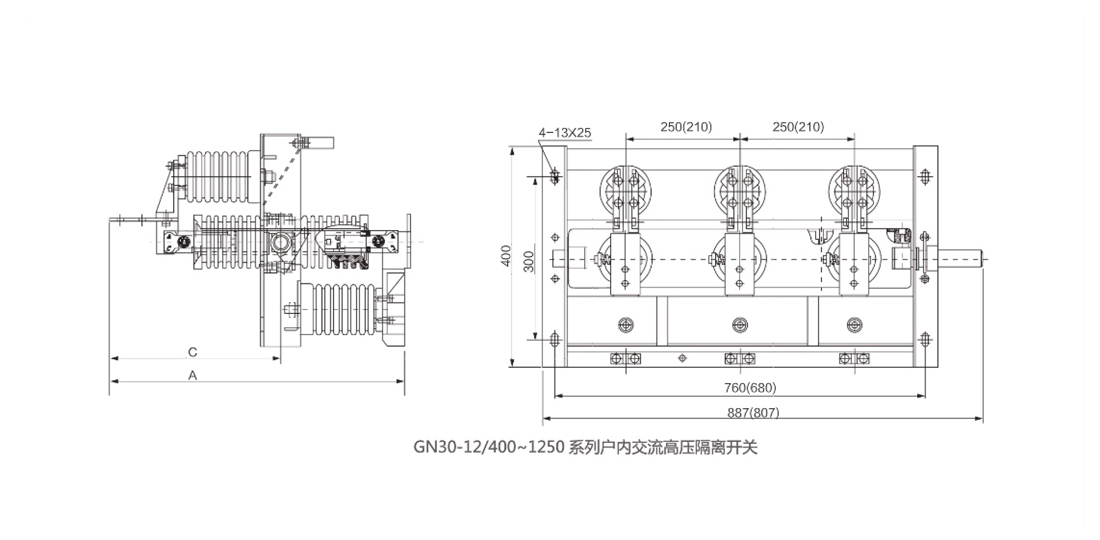

外形及安装尺寸(mm)
GN30-12 | GN30-12D | |||||||||||||
400/630A | 1000A | 1250A | 400/630A | 1000A | 1250A | |||||||||
A | C | A | A | C | A | B | A | B | C | A | B | C | ||
560 | 315 | 580 | 332 | 580 | 295 | 550 | 610 | 240 | 575 | 615 | 245 | 580 | 600 | 295 |

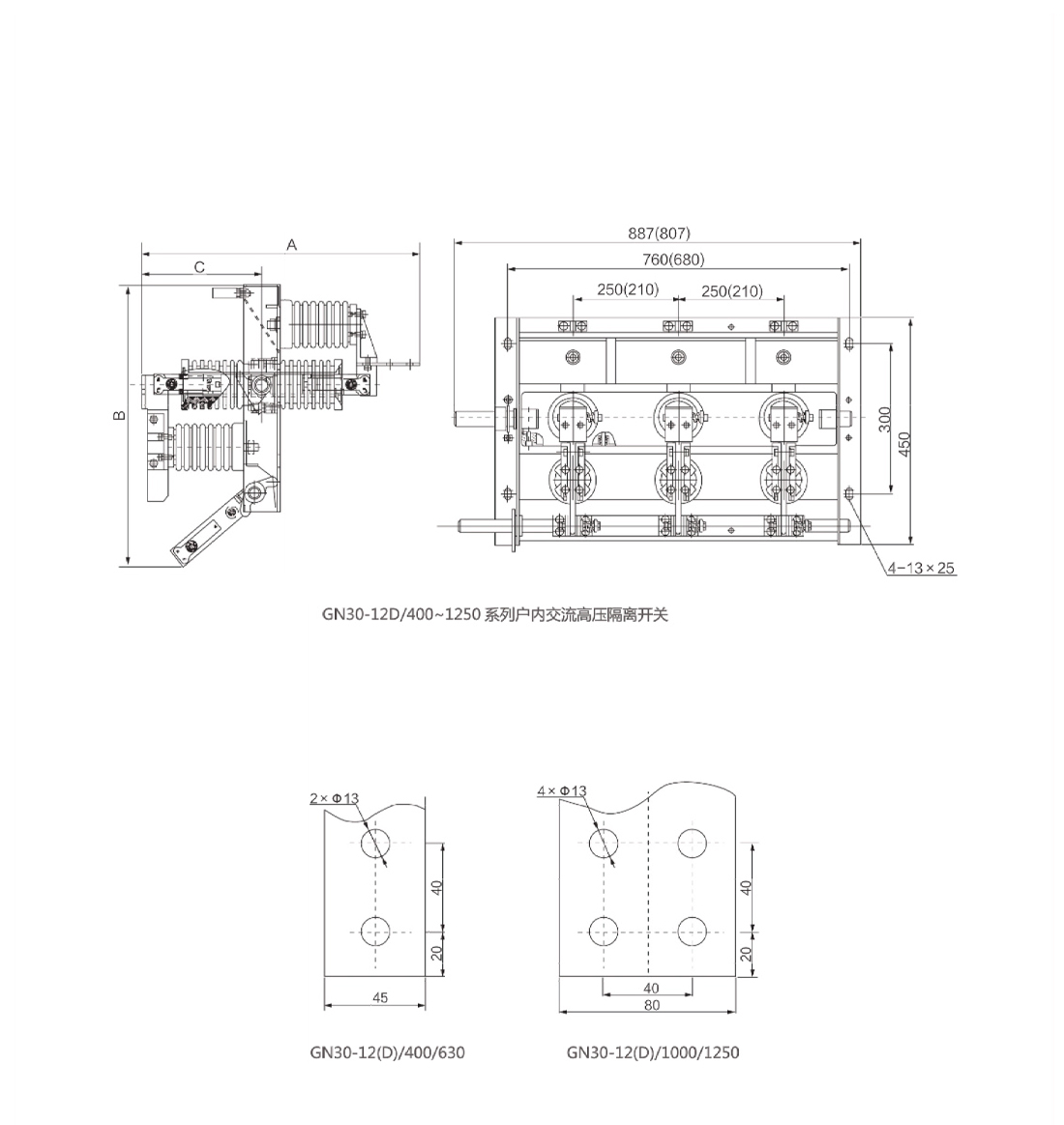

外形及安装尺寸(mm)

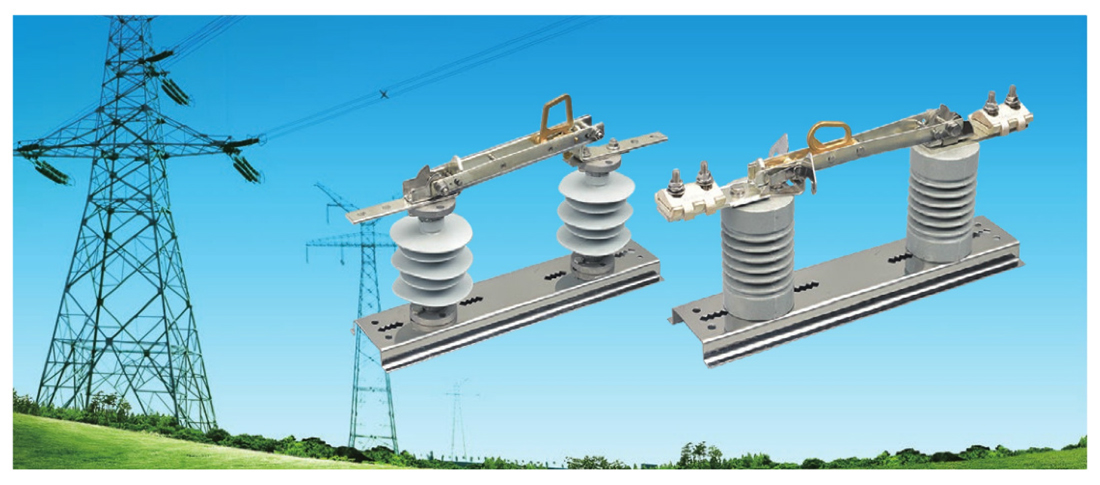

DCD（GW10）-12kV 户外高压隔离开
产品描述与结构
DCD（GW10）隔离开关是户外柱上单相隔离开关，它为维护人员提供一个可见断口，也可以作为一个分断点。其结构为双柱式隔离开关，绝缘子及螺栓锁在一个热浸锌处理的底座上，拉动拉环就可以操作隔离开关。隔离刀打开后的限位默认处于160度(可在现场更改为90度或去除成没有限位)。在安装DCD（GW10）隔离开关时，可选配安装背板，安装时该板可夹在横担上固定开关。
技术参数
DCD（GW10）隔离开关应用于12kV配电网系统中，额定电流为630A，短时耐受电流20KA/4S，峰值耐受电流为50KA，工频及雷电冲击耐压均能达到海拔2000米的水平。
安装
负责安装维护和操作隔离开关的人员应持有使用说明书；
遵循贵公司的安全规程；
准备安装、维护、操作隔离开关之前请仔细阅读使用说明书，以免错误操作开关，导致不必要的人员伤亡；
必须由熟悉安全规程的专业人员来操作和维护开关。说明书权作为运行维护人员的参考资料，耐不能作为此类设备安全规程培训和实习的替代材料。
操作
DCD（GW10）隔离开关是一种高压设备，通常使用标准的电力绝缘工具操作，并且注意正确安全地操作；
操作人员应使用绝缘拉杆拉DCD（GW10）上的拉环未完成，DCD（GW10）隔离开关的分合闸操作应在无负荷情况下进行；
双柱式隔离开关，绝缘子及螺栓锁在一个热浸锌处理的低座上，拉动拉环就可以操作隔离开关；
隔离刀打开后的限位默认处于160度(可在现场更改为90度或去除成没有限位)；
在安装DCD（GW10）隔离开关时，可选配安装背板，安装时该板可夹在横担上固定开关。
限位方式
安装方式

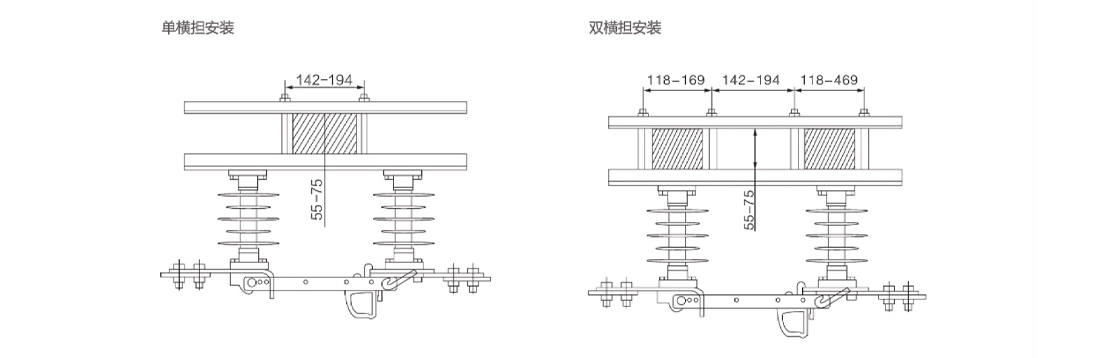

DCD（GW10）隔离开关有单拄和双柱安装方式；安装形式可分为悬挂安装或垂直安装；可用单横担夹抱箍或双横担进行安装；
接线端子上的M12的螺栓，安装人员需用约80N.m的扭矩锁紧；
具体安装方式见下图，注意螺栓的方向。
概述
GN19-12型系列户内高压隔离开关系高压开关设备，用于额定电压12kV，交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型的和加装带电显示装置等。
型号及含义
使用环境条件
◆ 海拔高度：不超过1000m；
◆ 空气温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于95%，日平均值不大于90%；
◆ 地震烈度：不超过8度；
◆ 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。
主要技术参数
型号 | 额定电压（kV） | 额定电压M | 4秒热稳定电流（kA） | 动稳定电流（kA） |
GN19-10（C）400-12.5 | 12 | 400 | 12.5 | 31.5 |
GN19-10（C）630-20 | 12 | 630 | 20 | 50 |
GN19-10（C）1000-31.5 | 12 | 1000 | 31.5 | 80 |
GN19-10（C）1250-40 | 12 | 1250 | 40 | 100 |
外形及安装尺寸(mm)
产品型号 | A | B | D | |
GN19-12/400 | 450 | 446 | 185 | 4-14×24 |
GN19-12/630 | 470 | 446 | 185 | 4-14×24 |
GN19-12/1000/1250 | 510 | 500 | 196 | 4-18×28 |
GN19-12C/400 | 420 | 690 | 185 | 4-14×24 |
GN19-12C/630 | 430 | 690 | 185 | 4-14×24 |
GN19-12C/1000/1250 | 470 | 745 | 196 | 4-18×28 |
本开关与CS6-1操作机构的第一种安装图
本开关与CS6-1操作机构的第二种安装图
GN30-12/630户内旋转式高压隔离开关
概述
GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压10千伏交流50Hz及以下户内系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
型号及含义
使用环境条件
◆ 海拔高度：不超过1000m；
◆ 空气温度：上限+40℃；下限-10℃；
◆ 相对湿度：日平均值不大于95%；月平均值不大于90%；
◆ 地震烈度：不超过8度；
◆ 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
◆ 安装场所：无经常性剧烈振动的场所。
主要技术参数
产品型号规格/项目/参数 | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | |
GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-12D/1000-31.5 | GN30-12D/1250-31.5 | ||
额定电压（kV） | 2 | ||||
额定电流（A） | 400 | 630 | 1000 | 1250 | |
热稳定电流(KA) | 12.5 | 12.5 | 31.5 | ||
热稳定时间(S) | 4 | ||||
动稳定电流(KA) | 31.5 | 50 | 80 | ||
额定绝缘水平 | 雷电冲击电压(kV) | 相间、相地75、断口85 | |||
额定绝缘水平 | 1min工频耐压(kV) | 相间、相地42、断口48 | |||
外形及安装尺寸(mm)
GN30-12 | GN30-12D | |||||||||||||
400/630A | 1000A | 1250A | 400/630A | 1000A | 1250A | |||||||||
A | C | A | A | C | A | B | A | B | C | A | B | C | ||
560 | 315 | 580 | 332 | 580 | 295 | 550 | 610 | 240 | 575 | 615 | 245 | 580 | 600 | 295 |
外形及安装尺寸(mm)
DCD（GW10）-12kV 户外高压隔离开
产品描述与结构
DCD（GW10）隔离开关是户外柱上单相隔离开关，它为维护人员提供一个可见断口，也可以作为一个分断点。其结构为双柱式隔离开关，绝缘子及螺栓锁在一个热浸锌处理的底座上，拉动拉环就可以操作隔离开关。隔离刀打开后的限位默认处于160度(可在现场更改为90度或去除成没有限位)。在安装DCD（GW10）隔离开关时，可选配安装背板，安装时该板可夹在横担上固定开关。
技术参数
DCD（GW10）隔离开关应用于12kV配电网系统中，额定电流为630A，短时耐受电流20KA/4S，峰值耐受电流为50KA，工频及雷电冲击耐压均能达到海拔2000米的水平。
安装
负责安装维护和操作隔离开关的人员应持有使用说明书；
遵循贵公司的安全规程；
准备安装、维护、操作隔离开关之前请仔细阅读使用说明书，以免错误操作开关，导致不必要的人员伤亡；
必须由熟悉安全规程的专业人员来操作和维护开关。说明书权作为运行维护人员的参考资料，耐不能作为此类设备安全规程培训和实习的替代材料。
操作
DCD（GW10）隔离开关是一种高压设备，通常使用标准的电力绝缘工具操作，并且注意正确安全地操作；
操作人员应使用绝缘拉杆拉DCD（GW10）上的拉环未完成，DCD（GW10）隔离开关的分合闸操作应在无负荷情况下进行；
双柱式隔离开关，绝缘子及螺栓锁在一个热浸锌处理的低座上，拉动拉环就可以操作隔离开关；
隔离刀打开后的限位默认处于160度(可在现场更改为90度或去除成没有限位)；
在安装DCD（GW10）隔离开关时，可选配安装背板，安装时该板可夹在横担上固定开关。
限位方式
安装方式
DCD（GW10）隔离开关有单拄和双柱安装方式；安装形式可分为悬挂安装或垂直安装；可用单横担夹抱箍或双横担进行安装；
接线端子上的M12的螺栓，安装人员需用约80N.m的扭矩锁紧；
具体安装方式见下图，注意螺栓的方向。
