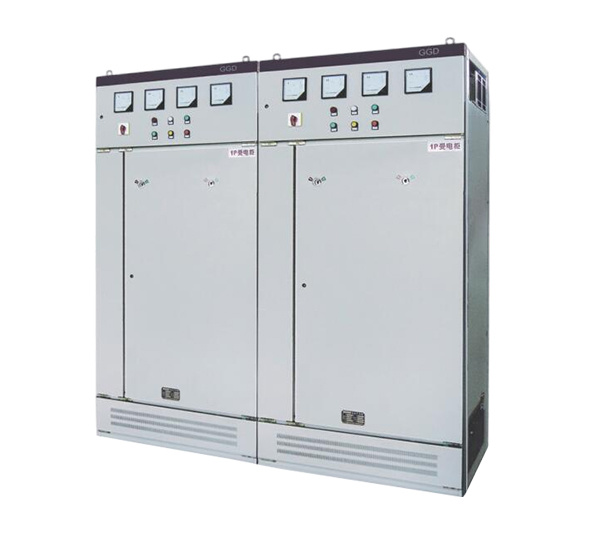

产品图片
GGD 固定式配电柜
概述
GGD低压固定式成套开关设备(以下简称配电柜)适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz(60Hz)，额定工作电压380V(400V)、(660V)，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换，分配与控制之用。该产品具有分断能力高、动热稳定性好，额定短时耐受电流达50kA。电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
配电柜是经过全面型式试验，并通过国家强制性产品3C认证。该产品符合GB7251.12《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。
型号及其含义
正常使用条件
1 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-25℃;
2 安装场地的海拔高度不超过2000m;
3 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染:
4 大气条件:空气清洁，在最高温度为+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度;例如:+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
5 设备安装时与垂直面的倾斜度不超过5°;
6 设备应安装在无剧烈振动和冲击的地方。
注:用户有特殊要求时可与我公司协商解决。
主要技术参数
结构特点
1 GGD配电柜的柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现生产。既缩短了生产制造周期，也提高了工作效率。柜体颜色可根据用户要求，表面为高压静电喷塑>60μ。
2 GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3 GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观、大方、新颖。
4 柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边外均嵌有一根山型发泡橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5 装有电器元件的仪表门用多股软铜线与框架相连，然后连接到接地母排上。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。
6 柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。
7 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8 辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分。
9主母线
考虑到价格比和铝代铜的可行性，一般额定电流在1600A及以下时采用单铝排母线。额定电流大于1600A 时采用双铜排母线。也可根据用户的要求将铝母线换成同等截流量的铜母线。母线的搭接面均采用搪锡工艺处理。
10 电器元件选择
a.GGD柜主要采用国内已能批量生产的较先进的电器元件。框架断路器采用Emax、CW1,也可选用MT、TRWI等，塑壳断路器选用NSX、Tmax、CMI、TRM等国内外较先进的电器元件。
b.HDI3BX和HSI3BX型旋转操作式刀开关是专为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
c.如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
d，为进一步提高电路的动稳定能力，GGD柜的母线支撑采用专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套筒式模压结构，成本低，强度高、解决了老产品爬电距离不够的缺陷。
11柜体的防护等级为IP30、IP40，用户也可根据使用环境的要求在IP20~IP40之间选择。
外形结构和安装尺寸
产品成套性
供货时应提供下列文件和附件:
1 合格证;
2 装箱单;
3 使用说明书;
4 出厂检验报告:
5 有关电气图纸;
6 柜门钥匙、操作手柄合同规定的备品配件;
订货须知
订货时应提供下列资料:
1 主电路系统方案图;
2 辅助电路电气原理图;
3 柜内元件清单(包括元器件型号、名称、规格、数量);
4 开关柜平面布置图:
5 柜体颜色(如无要求按本公司标准供给);
6 所需备品备件清单;
7 与产品正常使用不符的其它特殊要求。
