多功能电力仪表
杭州国齐电力智能设备有限公司 | ||||
序号 | 产品名称 | 型号规格 | 选配功能 | 功能说明 |
1 | 数码三相多功能仪表 | HNR194E-2S4 110*110 | 工作电源标配AC220V | 标配功能 |
2 | HNR194E-9S4 91*91 | |||
3 | HNR194E-3S4 76*76 | |||
4 | HNR194E-AS4 68*68 | |||
5 | 液晶三相多功能仪表 | HNR194E-2SY 110*110 | ||
6 | HNR194E-9SY 91*91 | |||
7 | HNR194E-3SY 76*76 | |||
8 | HNR194E-ASY 68*68 | |||
9 | 多功能谐波表 | HNR194E-2HY 110*110 | ||
10 | HNR194E-9HY 91*91 | |||
11 | 数码三相电流表 | HNR194I-2K4 110*110 | 工作电源标配AC220V | 选配功能 |
12 | HNR194I-9K4 91*91 | |||
13 | HNR194I-3K4 76*76 | |||
14 | HNR194I-AK4 68*68 | |||
15 | HNR194I-DK4 45*45 | |||
16 | 数码三相电压表 | HNR194U-2K4 110*110 | ||
17 | HNR194U-9K4 91*91 | |||
18 | HNR194U-3K4 76*76 | |||
19 | HNR194U-AK4 68*68 | |||
20 | HNR194U-DK4 45*45 | |||
21 | 液晶三相电流表 | HNR194I-2K4Y 110*110 | ||
22 | HNR194I-9K4Y 91*91 | |||
23 | HNR194I-3K4Y 76*76 | |||
24 | HNR194I-AK4Y 68*68 | |||
25 | 液晶三相电压表 | HNR194U-2K4Y 110*110 | ||
26 | HNR194U-9K4Y 91*91 | |||
27 | HNR194U-3K4Y 76*76 | |||
28 | HNR194U-AK4Y 68*68 | |||
29 | 数码单相电流表 | HNR194I-2K1 110*110 | 工作电源标配AC220V | 选配功能 |
30 | HNR194I-9K1 91*91 | |||
31 | HNR194I-3K1 76*76 | |||
32 | HNR194I-AK1 68*68 | |||
33 | HNR194I-DK1 45*45 | |||
34 | 数码单相电压表 | HNR194U-2K1 110*110 | ||
35 | HNR194U-9K1 91*91 | |||
36 | HNR194U-3K1 76*76 | |||
37 | HNR194U-AK1 68*68 | |||
38 | HNR194U-DK1 45*45 | |||
39 | 液晶单相电流表 | HNR194I-9K1Y 91*91 | ||
40 | HNR194I-3K1Y 76*76 | |||
41 | HNR194I-AK1Y 68*68 | |||
42 | 液晶单相电压表 | HNR194U-9K1Y 91*91 | ||
43 | HNR194U-3K1Y 76*76 | |||
44 | HNR194U-AK1Y 68*68 | |||
45 | 频率表 | HNR194F-2K1 110*110 | ||
46 | HNR194F-9K1 91*91 | |||
47 | HNR194F-3K1 76*76 | |||
48 | HNR194F-AK1 68*68 | |||
49 | HNR194F-DK1 45*45 | |||
50 | 液晶单相多功能仪表 | HNR194E-9S1Y 91*91 | 工作电源标配AC220V | 选配功能 |
51 | HNR194E-3S1Y 76*76 | |||
52 | HNR194E-AS1Y 68*68 |
一、三相多功能表
1、概述
本产品是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它可以高精度的测量所有的常用电力参数;采用可视度高的LED或LCD来显示仪表测量参数信息。仪表面板带有编程按键,用户可以现场方便地实现显示切换、参数设置、使用灵活方便。可以直接代替常规电力变送器等辅助单元,作为一种先进的智能化数字化电网前端采集元件,广泛应用于各种控制系统、变电自动化系统、配电自动化系统中,具有安装方便、接线简单、维护方便、工程量小等特点,能够完成业界不同PLC、工业控制计算机通讯软件组网。
2、技术参数
项目 | 参数 | ||
信号输入 | 接线 | 三相四线N3.4/三相三线N3.3 | |
电压 | 量程 | 400V/100V | |
过载 | 持续:1.2倍 瞬时:2倍 | ||
功耗 | <1VA(每相) | ||
阻抗 | >500K | ||
精度 | RMS测量,精度等级0.5级 (可定做0.2级) | ||
电流 | 量程 | 5A/1A | |
过载 | 持续:1.2倍 瞬时:2倍 | ||
功耗 | <0.4VA(每相) | ||
阻抗 | <20mΩ | ||
精度 | RMS测量,精度等级0.5级 (可定做0.2级) | ||
频率 | 45-65Hz,精度0.1Hz | ||
功率 | 有功、无功,视在功率,精度0.5级 | ||
电能 | 正反向有功电能,精度0.5级 | ||
电源 | 范围 | 标配AC220V±10%,可选配DC24V 48V AC380V AC/DC 80-265V; | |
功耗 | <5VA | ||
显示 | LED数码屏或LCD液晶屏 | ||
电能脉冲 | 无源 光耦集电极输出,脉冲常数:5000imp/Kwh | ||
通讯 | RS485通讯接口,MODBUS-RTU协议 | ||
开关量输入 | 4路,无源干接点接入(选配) | ||
开关量输出 | 4路,继电器触点输出,AC3A/250V DC3A/30V(选配) | ||
模拟量输出 | 4路,0-20mA或4-20mA(选配) | ||
使用环境 | 工作温度:-10-55℃,储存温度:-20-75℃ | ||
安全 | 绝缘电阻:输入、输出、电源,对机壳>5MΩ | ||
耐压:输入/电源>2KV,输入/输出>2KV,输出/电源>2KV |
3、安装与接线
3.1仪表尺寸
外形尺寸mm(LxH) | 壳体尺寸mm(AxB) | 开孔尺寸mm (SxY) | 总长mm (N) | 深度mm (M) |
120x120 | 109x109 | 110x110 | 82 | 71 |
96x96 | 90x90 | 91x91 | 82 | 71 |
80x80 | 75x75 | 76x76 | 95 | 85 |
72x72 | 67x67 | 68x68 | 95 | 85 |
3.2安装方法:
3.3接线端子功能说明
3.3.1端子功能编号
三相多功能、三相功率、三相电流电压组合表系列对应端子功能编号如下:(具体以实物为准)
注:三相功率、三相电流电压组合表没有脉冲输出功能
3.3.2低压网络典型接线示意图(供参考)
3.3.3信号输入接线方式
3.3.4接线端子背视图(供参考,以实物为准)
3.4接线注意事项
3.4.1输入信号:
采用每个测量通道单独采集的计算方式,保证了使用时完全一致对称,其具有多种接线方式。适用于不同的负载形式。
A、电压输入:输入电压应不高于产品的额定输入电压(100V或400V),否则应考虑使用PT,在电压输入端须安装1A保险丝。
B、电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表,接线应采用串接方式,去除产品的电流输入连线之前,一定要先断开CT一次回路或者短接二次回路。
C、要确保输入电压、电流相对应,顺序一致,进线和出线方向一致;否则会出现数值和符号错误!(功率和电能)
D、仪表输入网络的配置根据系统的CT个数决定,在2个CT的情况下,选择三相三线两元件方式;在3个CT的情况下,选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致,不然会导致仪表测量的电压或功率不正确。其中在三相三线中,电压测量和显示的为线电压;而在三相四线中,电压测量和显示为电网的相电压。
3.4.2辅助电源:
本产品辅助电源输入接口为AC220V±10%,请保证所提供的电源适用于该系列的产品,以防止损坏产品。如果系统电源为直流时可选择AC/DC 80-265V(DC供电时“L”为正,“N”为负)。
使用时,建仪在火线一侧安装1A保险丝。电力品质较差时,建议在电源回路安装电源滤波器,浪涌抑制器等装置,以防止损坏产品。
二、数显电力仪表(适用于单/三相电压表、电流表、单相功率表、功率因数表、频率表)
1、概述
单/三相数显仪表是一种具有可编程测量、显示、数字通讯功能的电测仪表, 采用交流采样 技术,可直接或间接测量单/三相电网中的电流或电压,可广泛应用变电站自动化,配电自动 化、智能建筑、企业内部的电量测量、管理、考核。
2、技术参数
项目 | 参数 | ||
输 入 测 量 显 示 |
电压 | 额定值 | AC400V |
过负荷 | 持续: 1.2 倍 瞬时: 2 倍 | ||
功耗 | <1VA(每相) | ||
阻抗 | >500k | ||
精度 | RMS 测量,精度等级 0.5 级 (可定做 0.2 级) | ||
电流 | 额定值 | AC5A | |
过负荷 | 持续: 1.2 倍 瞬时: 2 倍 | ||
功耗 | <0.4VA(每相) | ||
阻抗 | >2mQ | ||
精度 | RMS 测量,精度等级 0.5 级 (可定做 0.2 级) | ||
频率范围 | 45-65Hz | ||
显示 | 可编程、切换、四位 LED 或 LCD 显示 | ||
电源 | 工作范围 | 标配 AC220V±10%,可选配 DC24V 48V AC380V AC/DC 80-265V; | |
功耗 | ≤5VA | ||
输出 | 数字接口 | RS-485 接口、 MODUS-RTU 协议(选配) | |
开关量输入 | 2 路或 4 路开关量输入、干接点方式(选配) | ||
开关量输出 | 2 路或 3 路, 继电器触点输出, AC3A/250V DC3A/30V (选 配) | ||
模拟量输出 | 1 路或 3 路模拟量输出、 4-20mA/0-20mA (选配) | ||
环境 | 工作环境 | - 10-55℃ | |
储存环境 | -20-75℃ | ||
安全 | 耐压 | 输入/电源>2kV,输入/输出>2kV,电源输出>1kV | |
绝缘 | 输入、输出、电源对外壳>50MQ |
3、安装与接线

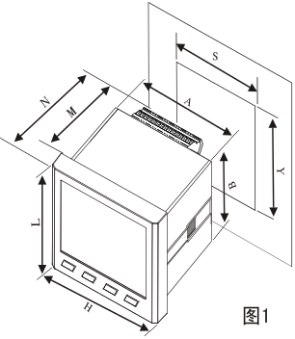

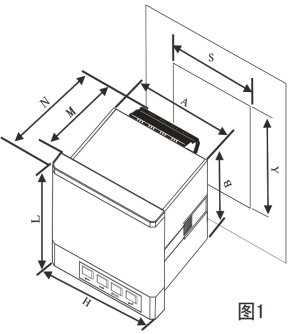

3.1 仪表尺寸
外形尺寸 mm (LxH) | 壳体尺寸 mm (AxB) | 开孔尺寸 mm (SxY) | 总长 mm (N) | 深度 mm (M) |
120x120 | 109x109 | 110x110 | 82 | 71 |
96x96 | 90x90 | 91x91 | 82 | 71 |
80x80 | 75x75 | 76x76 | 95 | 85 |
72x72 | 67x67 | 68x68 | 95 | 85 |
48x48 | 44x44 | 45x45 | 95 | 85 |
3.2 安装方法:
3.3 接线端子功能说明
3.3.1 端子功能编号
单/三相仪表端子功能编号表:
端子号 | 端子功能 | 端子功能说明 | 端子号 | 端子功能 | 端子功能说明 |
1 | L | 辅助电源相线端 | 24 | DI1 | 第一路开入接入端 |
2 | N | 辅助电源零线端 | 25 | DI2 | 第二路开入接入端 |
3 | IA*/I* | A 相电流进线端/单相电 流进线端 | 26 | DI3 | 第三路开入接入端 |
27 | DI4 | 第四路开入接入端 | |||
4 | IA/I | A 相电流出线端/单相电 流出线端 | 28 | DGND | 开入公共端,负端 |
29 | DO1 | 第一路开出端 | |||
5 | IB* | B 相电流进线端 | 30 | ||
6 | IB | B 相电流出线端 | 31 | DO2 | 第二路开出端 |
7 | IC* | C 相电流进线端 | 32 | ||
8 | IC | C 相电流出线端 | 33 | DO3 | 第三路开出端 |
9 | UA/UL | A 相电压接入端/单相电 压相线端 | 34 | ||
37 | AO1 | 第一路模拟量输出端 | |||
11 | UB | B 相电压接入端 | 39 | AO2 | 第二路模拟量输出端 |
13 | UC | C 相电压接入端 | 41 | AO3 | 第三路模拟量输出端 |
15 | UN | 零线接入端 | 45 | AGND | 模拟量输出公共负端 |
21 | A | 485 通讯 A+端 | |||
22 | B | 485 通讯 B-端 |
3.3.2 信号输入接线方式

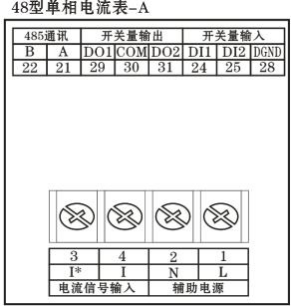

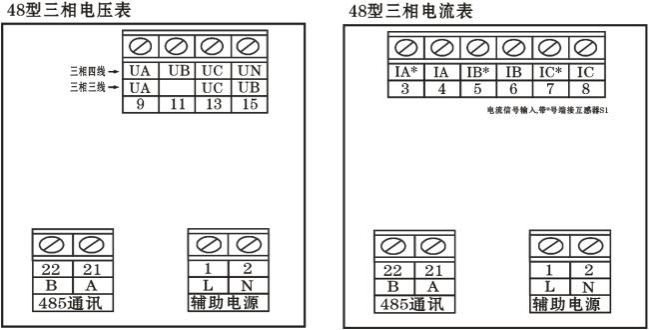

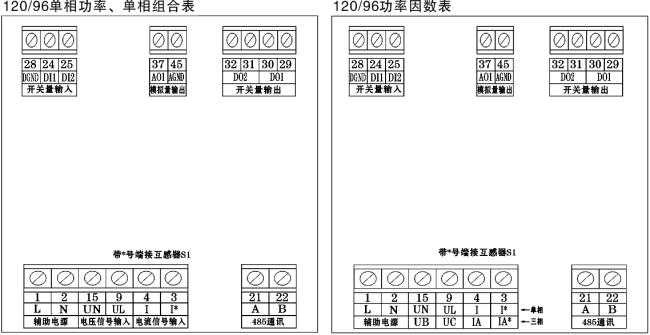

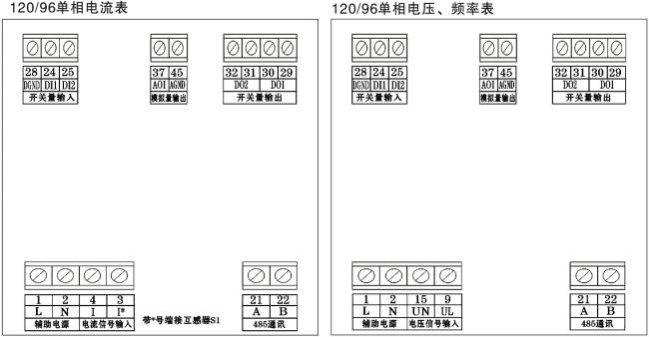

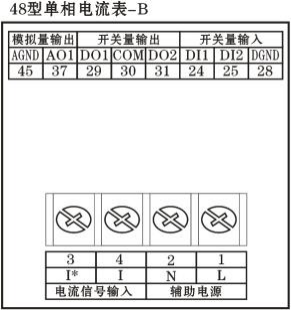

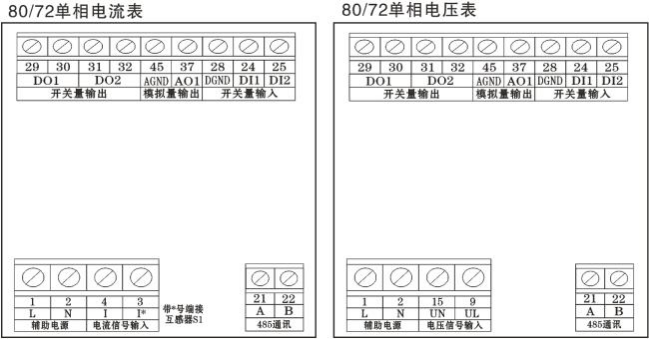

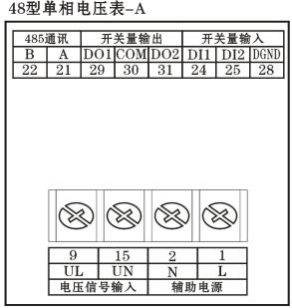

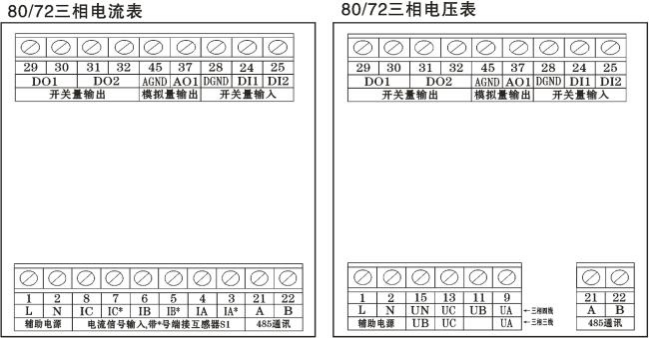

3.3.3 接线端子背视图(供参考,以实物为准)
注:以上为所有附加功能俱全时的接线图,如果用户使用过程中发现某些功能少了,表示所 选的产品不支持该功能。
3.4 接线注意事项
3.4.1 输入信号:
采用每个测量通道单独采集的计算方式, 保证了使用时完全一致对称, 其具有多种接线方 式。适用于不同的负载形式。
A、电压输入:输入电压应不高于产品的额定输入电压( 100V 或 400V) ,否则应考虑使用 PT,在电压输入端须安装 1A 保险丝。
B、电流输入:标准额定输入电流为 5A,大于 5A 的情况应使用外部 CT。如果使用的 CT
上连有其它仪表, 接线应采用串接方式, 注意进出线不要接反, 去除产品的电流输入连线之前, 一定要先断开 CT 一次回路或者短接二次回路。
3.4.2 辅助电源:
本产品具备 AC220V 电源输入接口,请保证所提供的电源适用于该系列的产品,以防止损 坏产品。供电时,建仪在火线一侧安装 1A 保险丝。电力品质较差时,建议在电源回路安装浪 涌抑制器防止雷击,或是电源滤波器等装置。
三、数显电力仪表(三相多功能谐波表、复费率表)
1、概述
多功能谐波复费率表是一种具有测量、显示、数字通讯和输入、输出等的多功能数字仪表、能对电网中的三相电流、电流平衡度、三相电压、电压平衡度、有功功率、无功功率、视在功率、功率因素、频率以及三相线电压最大值、电小值,三相电流最大值、最小值、有功、无功、视在功率的最大值、最小值,功率需测量等多个电参数进行测量;带标准时钟,4种费率8时段分时计费功能和具有电压电流3-31次谐波测量以及事件记录功能,配备2路电能脉冲输出和1路RS485C通讯,4路开关输入,4路开关输出,可扩展4路模拟量变送输出。
2、技术参数
性能 | 参数 | ||
输 入 测 量 显 示 | 网络 | 三相四线,三相三线 | |
电压 | 额定值 | AC100V、400V(订货时说明) | |
过负荷 | 持续:1.2倍 瞬时:2倍 | ||
功耗 | <1VA(每相) | ||
阻抗 | ≥400KΩ | ||
精度 | RMS测量,精度等级0.5级 (可定做0.2级) | ||
电流 | 额定值 | AC1A、5A(订货时说明) | |
过负荷 | 持续:1.2倍 瞬时:10倍 | ||
功耗 | <0.4VA(每相) | ||
阻抗 | <2mΩ | ||
精度 | RMS测量,精度等级0.5级 (可定做0.2级) | ||
频率 | 40-65Hz,精度0.1Hz | ||
功率 | 有功、无功、功率因素、精度0.5级 (可定做0.2级) | ||
电能 | 四象限计量,4种费率8时段分时分区计量,有功电能精度0.5级 (可定做0.2级或0.5S级)(复费率功能选配F) | ||
谐波 | 2-31分次谐波以及总谐波含量(选配H) | ||
电源 | 工作范围 | 标配AC220V±10%,可选配DC24V 48V AC380V AC/DC 80-265V; | |
功耗 | ≤5VA | ||
数字接口 | 数字接口 | RS-485,MODBUS-RTU协议 | |
脉冲输出 | 2路电能脉冲输出光耦集电极输开路式 | ||
开关量输入 | 4路开关输入,干接点方式接入(选配) | ||
开关量输出 | 4路开关输出,继电器触点(选配) | ||
模拟量输出 | 1-4路模拟量输出,4-20mA/0-20mA(选配M) | ||
环境 | 工作环境 | -10-50℃ | |
储存环境 | -20-75℃ | ||
安全 | 耐压 | 输入/电源>2KV,输入输出>2KV,电源/输出>1KV | |
绝缘 | 输入、输出,电源对表壳>50 MΩ |
3、安装与接线
3.1仪表尺寸
外形尺寸mm(LxH) | 壳体尺寸mm(AxB) | 开孔尺寸mm (SxY) | 总长mm (N) | 深度mm (M) |
120x120 | 110x110 | 111x111 | 82 | 71 |
96x96 | 90x90 | 91x91 | 82 | 71 |
3.2安装方法:
3.3接线端子功能说明
3.3.1端子功能编号
端子功能编号如下:(具体以实物为准)
3.3.2低压网络典型接线示意图(供参考)
3.3.3信号输入接线方式
3.3.4接线端子背视图(供参考,以实物为准)
3.4接线注意事项
3.4.1输入信号:
采用每个测量通道单独采集的计算方式,保证了使用时完全一致对称,其具有多种接线方式。适用于不同的负载形式。
D、电压输入:输入电压应不高于产品的额定输入电压(100V或400V),否则应考虑使用PT,在电压输入端须安装1A保险丝。
E、电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表,接线应采用串接方式,去除产品的电流输入连线之前,一定要先断开CT一次回路或者短接二次回路。
F、要确保输入电压、电流相对应,顺序一致,进线和出线方向一致;否则会出现数值和符号错误!(功率和电能)
D、仪表输入网络的配置根据系统的CT个数决定,在2个CT的情况下,选择三相三线两元件方式;在3个CT的情况下,选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致,不然会导致仪表测量的电压或功率不正确。其中在三相三线中,电压测量和显示的为线电压;而在三相四线中,电压测量和显示为电网的相电压。
3.4.2辅助电源:
本产品具备通用的(AC/DC)电源输入接口,若不作特殊声明,提供的是AC/DC85-265V电源接口的标准产品,请保证所提供的电源适用于该系列的产品,以防止损坏产品。(DC供电时“L”为正,“N”为负)
注:采用交流供电时,建仪在火线一侧安装1A保险丝。电力品质较差时,建议在电源回路安装浪涌抑制器防止雷击,或是电源滤波器等装置。
......更多操作详情请联系商务获取说明书。
