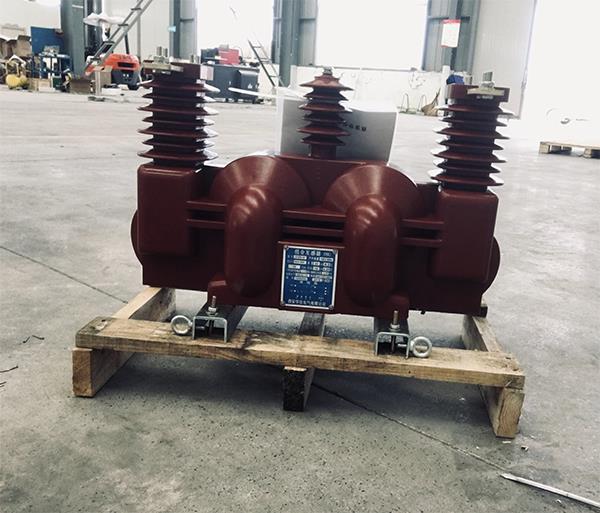

产品图片

　　概述：

　　JLSZV-10干式计量箱（以下简称计量箱）适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。JLS-6、10型计量箱适用于农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量。

　　技术参数:

　　1、产品性能符合GB17201-1997；

　　2、额定电压:6KV,10KV,35KV；

　　3、准确等级:0.5,0.2,0.5S,0.2S；

　　4、额定变比:电压比6000/100 10000/100 35000/100电流比5-300/5(大电流变比可以订做)；

　　5、额定绝缘水平6KV:7.2/32/60KV 10KV:12/42/75KV。

　　使用环境条件：

　　1、海拔高度不超过1000m；

　　2、环境温度；

　　3、**＋40℃；

　　4、日平均不超过30℃；

　　5、**-25℃。

　　安装及使用前的注意事项：

　　1、安装前，要检查互感器的底座是否有松动现象，保证互感器上杆后的稳固性，对于长期裸露存放于库房的互感器要及时清除表面 沉积的污物、灰尘等；

　　2、产品运输到现场安装时，检查互感器表面及伞裙部位是否有运输过程中损坏等现象；

　　3、产品上杆过程中要注意吊具不要磕碰互感器的本体，互感器竖直吊装，保证重心稳定；

　　4、认真按要求进行一、二次的接线检查，保证二次接地的妥善可靠，防止重复接地；底座接地的妥善可靠性。

　　5、检查一次电流比规格与实际要求是否相符合；

　　6、工频耐压试验应在规定试验电压值的80%下进行；

　　7、因为本产品是在户外条件下使用，易受过电压及雷击影响，在A、B、C三相高压侧1米以内加装性能优良的氧化锌避雷器。
