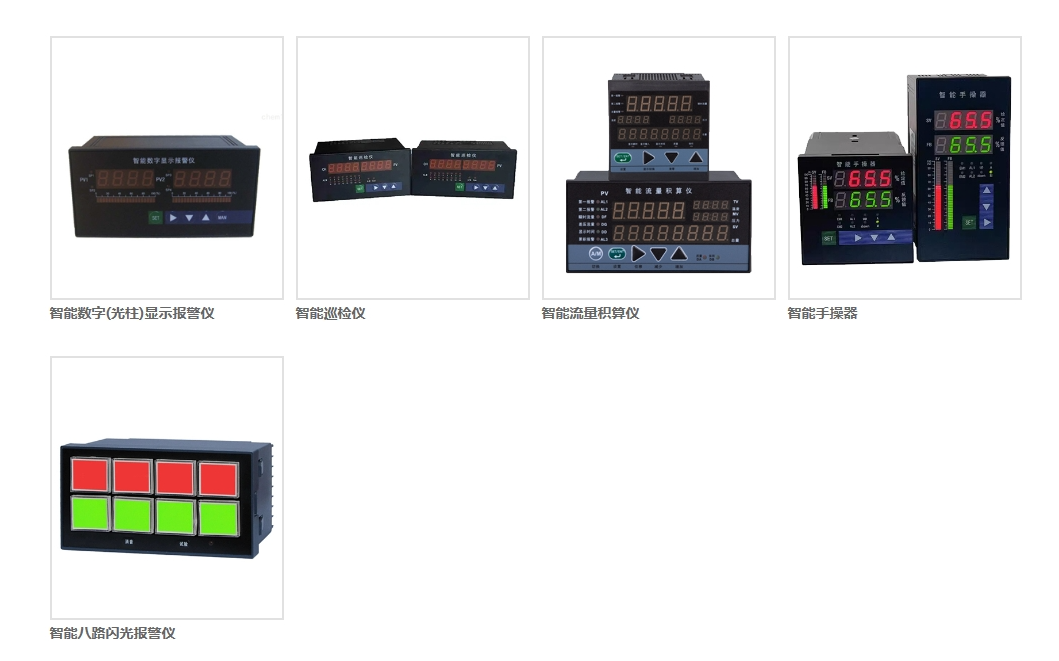

产品图片

智能数字(光柱)显示报警仪

一、主要功能
● 双回路仪表可分别独立设置输入信号种类;
● 符合电磁兼容IEC61000-2 标准;
● 更高的测量准确度,长期保证0.2%;
● 更低的温度漂移,≤50ppm;
● 更低的变送输出纹波,≤50mV p-p;
● 更高效、更可靠的开关电源技术;
● 高分辨率的光柱显示;
● 测量系数在线修正功能。
二、技术指标
| 测量/传输系统准确 | ±0.2%×F·S | 报警继电器触点容量 | AC220V,1A;DC24V,2A (阻性负载) |
| 数字显示位 | 四位显示,浮点小数 | 通讯协议 | 国际标准的MODBUS-RTU协议 |
| 采样速 | ≤100ms/次 | 通讯距离 | RS485: 节点数≤256(不加中继时),距离≤1000米(波特率9600时) |
| 显示分辨率 | 末位1个字 | 配电输出电压 | DC24±1V 50mA,过流自动保护 |
| 温度漂移 | <100ppm | 绝缘强度(输入/输出/通讯/电源之间) | 不小于1500V.AC一分钟 |
| 冷端温度补偿准确 | ±1℃(预热30分钟) | 绝缘阻抗(电源/输入/输出/通讯之间) | 不小于100MQ |
| 测量热电阻时允许的引线电阻 | ≤30Ω | 工作中允许大气压力 | 80-106kPa |
| 工作温 | -10~+55℃ | 工作中允许相对湿 | 10-90%RH(40℃ 时 ) |
| 输入阻抗 | 电流:100Q; 电压:500 KQ | 储运过程中 允许环境温 | -40-+80℃ |
| 输出阻抗 | 4-20mA输出时0~550Ω; 0-10mA输出时0~1KQ | 供电电源 | 交流:AC220V (允变范围95~265V) 直流:DC24V (允变范围16~28V) |
| 变送输出纹波 | ≤50mVp-p |
三、选型方法
| 型号 | 说明 | |||||||||
| ZCXM- | × | × | -1 | × | × | × | × | × | × | 智能数字(光柱)显示报警仪 |
| 输入通道 | 2 | 单路输入 | ||||||||
| 4 | 双路输入 | |||||||||
| 模拟光柱 | 0 | 无光柱 | ||||||||
| 1 | 单色光柱 | |||||||||
| 2 | 双色光柱 | |||||||||
| 变送输出 | 0 | 无输出 | ||||||||
| 1 | 4-20mA | |||||||||
| 2 | 1-5V | |||||||||
| 3 | 0-10mA | |||||||||
| 4 | 0-5V | |||||||||
| 5 | 0-20mA | |||||||||
| 报警方式 | 0 | 无报警 | ||||||||
| 1 | 二位报警 | |||||||||
| 2 | 四位报警 | |||||||||
| 配电功能 | 无配电功能 | |||||||||
| P | 有配电功能 | |||||||||
| 频率输入 | 缺省为通用输入 | |||||||||
| F | 频率输入(需特殊订制,但不兼容其他信号) | |||||||||
| 通讯功能 | 缺省为无通讯功能 | |||||||||
| T | 有通讯功能 | |||||||||
| 供电方式 | 缺省为开关电源AC 220V | |||||||||
| A | 线性电源AC 220V | |||||||||
| D | 直流24V | |||||||||
| 外形尺寸(宽×高×深) | 0 | 160mm×80mm×94mm横式 | ||||||||
| 1 | 80mm×160mm×94mm竖式 | |||||||||
| 2 | 96mm×96mm×130mm方式 | |||||||||
| 3 | 96mm×48mm×110mm横式 | |||||||||
| 4 | 48mm×96mm×110mm竖式 | |||||||||
| 5 | 72mm×72mm×102mm方式 | |||||||||
| 6 | 48mm×48mm×110mm方式 | |||||||||
| 显示方式 | 缺省为单排显示 | |||||||||
| S | 双排显示 | |||||||||
