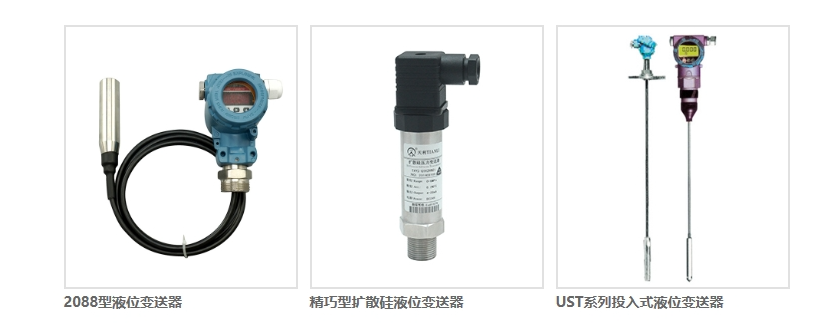

2088型液位变送器 精巧型扩散硅液位变送器 UST系列投入式液位变送器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
常州天利智能控制股份有限公司证券代码:天利智能(870539),座落于长江之南,太湖之滨的江南水乡--常州,一座有着3200多年历史的文化古城--龙城。公司总部位于常州繁华的写字楼恒远大厦,研究场所位于常州钟楼开发区新闸,生产基地位于常州新北区郭河工业区,占地35亩,其中建筑面积20000余平方米,形成由总部、研究场所、生产基地三大块组成的综合布局。
常州天利智能控制股份有限公司成立于1999年1月,2016年由原来的常州市天利控制器制造有限公司改制成为常州天利智能控制股份有限公司,注册商标“天祥”。天利智能是中石油、中石化合格供应商(中石油供应商编码:1000973627、中石化供应商编码:42188230),公司陆续获得江苏省高新技术企业、江苏省专精特新中小企业、常州市专精特新中小企业等荣誉称号。公司通过ISO9001质量体系认证,ISO14001环境管理体系认证及ISO45001职业健康安全管理体系认证,部分产品获得CE认证证书、防爆合格证书、SIL证书等相关证书,公司拥有各种专利证书30余项。2017年完成所有核级产品试验,2018年开展HAF601取证工作,2022年获得生态环境部(国家核安全局)颁发的民用核安全设备设计许可证、民用核安全设备制造许可证。2024年获得俄罗斯海关联盟、俄罗斯计量局颁发的压力开关、变送器、压力表、流量开关、热电阻等产品的EAC、PAC证书。
天利智能已与中石油、中石化、中广核集团、中核集团、中车集团、沈鼓集团等企业建立深度合作。面向未来,天利智能将加快结构调整、产业升级,努力建成体系完备、效益良好的具有国际竞争力和可持续发展的公司,天利智能将继续秉承诚信敬业、务实创新的企业精神不断开拓进取,为客户创造更大的价值。
产品图片

一、 概述
液位变送器采用进口传感器压力敏感元件,用计算机激光调阻进行温度补偿,采用一体化接线盒设计。具有专用接线端子以及数字显示,安装、校验、维修方便。本系列产品适应于石油、水利、化工、冶金、电力、轻工、科研、环保等各种企事业单位,实现对液位高度的测量并适用于各种场合全天候环境及各种腐蚀性流体。
二、 主要特点
-采用压阻式硅芯片
-微机电系统技术MEMS
-优良的长期稳定性
-高精度、高可靠性
-全潜式压力传感器及电缆
-紧凑、坚固的设计便于安装
-**限度的维护和保养
-与大多数监控设备兼容的水位传感器
-自动气压补偿通风电缆
三 、技术性能
| 量程 | 0~100 m | 输出信号 | 4-20mA或485(MODBUS RTU) |
|---|---|---|---|
| 电源电压 | 8~30VDC | 精度等级 | 0.2%/0.5% |
| 允许过载 | 150%FS | 使用温度 | -40℃~80℃ |
| 长期稳定性 | ≤±0.2%FS/年year | 防护等级 | IP68 |
| 密封材料 | 氟素橡胶 | 压力接口 | 304 |
| 传感器膜片 | 316L |
四、选型表
| 液位变送器 TXY□-□□□□/□□□□□□ | ||||||||
|---|---|---|---|---|---|---|---|---|
| 传感器类型 | S-G | 扩散硅表压 | ||||||
| 过程接口 | TR | 投入液位(2088型M30*1.5安装螺纹,精巧型无安装螺纹) | ||||||
| 输出信号 | 2 | 模拟量4-20mA(两线制) | ||||||
| 6 | 485输出(四线制) | |||||||
| 9 | 模拟量4-20mA+Hart(两线制) | |||||||
| 外壳类型 | M | 精巧型直接出线 | ||||||
| X | 2088型带接线盒 | |||||||
| 现场显示 | N | 无显示表头 | ||||||
| Y | 带液晶(LCD)表头 | |||||||
| A | 带数码管(LED)表头 | |||||||
| 精度等级 | 2 | 0.2级 | ||||||
| 3 | 0.5级 | |||||||
| 特殊要求(多选项) | 无 | 无特殊要求 | ||||||
| i | 本安防爆ExiaIICT6 | |||||||
| L | 316接头(不选为304接头) | |||||||
| Y | 全英文铭牌 | |||||||
| Z | 中性铭牌 | |||||||
| 量程 | 参见量程选型详表 | |||||||
| 选型举例:TXYS-GTR2/XY354 液位变送器,表压,安装螺纹M30*1.5,输出两线制4-20mA电流信号,2088型带接线盒,带液晶表头显示,精度等级0.5级,量程为0-5mH20 | ||||||||
| 量程选型详表 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 编码 | 量程 | 编码 | 量程 | 编码 | 量程 | 编码 | 量程 | 编码 | 量程 |
| T4 | 0-1 mH2O | 00 | 0-2 mH2O | Z3 | 0-2.5 mH2O | 77 | 0-3 mH2O | 01 | 0-3.5 mH2O |
| V6 | 0-4 mH2O | 54 | 0-5 mH2O | T8 | 0-6 mH2O | 02 | 0-7 mH2O | 35 | 0-8 mH2O |
| 特殊量程可定制 | |||||||||
