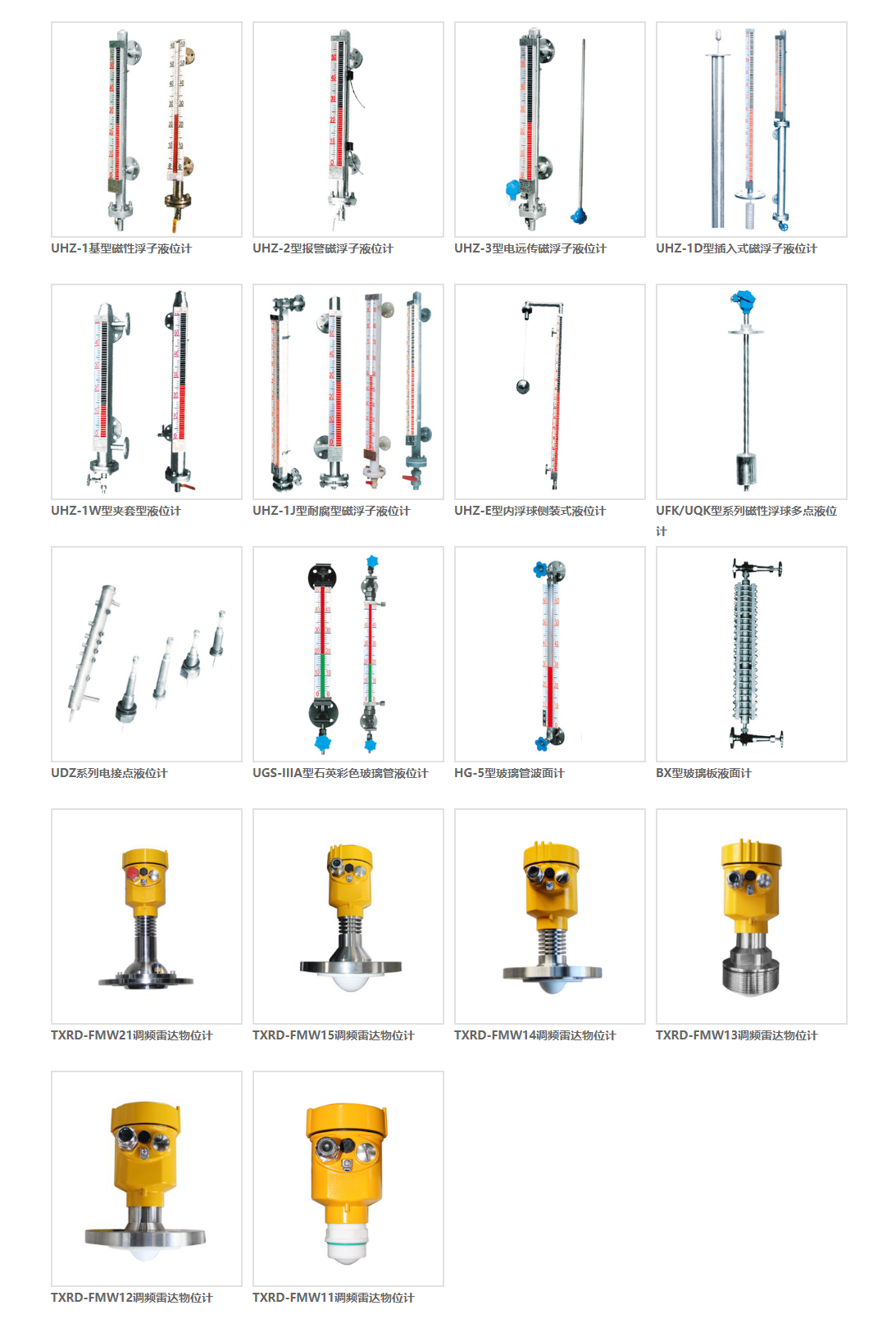

产品图片

一、概述
UHZ型系列磁性浮子式翻板(翻柱)液位计是一种拆装快捷方便,安装方位,中心距可任意选择,观察方向可任意改动,并且现场指示的可视度大,并且有结构合理,便于安装调试,维护量小,价格低等优点.是当前石油、化工、冶金、电力、医药等行业中，对各种塔、罐、槽、箱、反应釜等容器中介质的液位进行检测和监控的测量仪表。
我单位根据各行业的具体情况，研制出各种性能的UHC型系列磁性浮子式翻板（翻柱）液位计，按装方式有侧装型、内浮球侧装型、插入型等方式。其中有就地显示，就地显示兼电远传，上下限报警，夹套型、耐高温、耐高压、耐腐蚀等各种规格，以满足广大用户的需要。
二、结构与工作原理
UHZ-1型磁浮子液位计，结构组成有主体管、磁浮子、连接法兰、指示器、排污法兰、排污阀。是以磁浮子内磁钢为感测部位，并通过磁浮子的耦合作用来反映液面或界面的测量仪表。工作原理以主体内磁浮子随液位的升降而上下运动，同时驱使主体管外指示器内的双色翻板或翻柱翻转，有液位时转示红色、无液位时转示黑色（白色）。红色和黑色（白色）色带间的界线即代表液位高度。在指示器左侧或两侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
三、安装
1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围500mm内不能有磁性，否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料，测量范围>4m时应在容器上加支撑点和液位计上的支撑点连接加固，连接方式有法兰或连接件。主体安装必须垂直，误差<3度。
3、打开排污法兰盖，轻轻放入磁浮子，注意箭头向上(重端向上)，切莫装反。装上密封垫及法兰盖，螺丝均匀拧紧。将液位计与容器接口法兰之间加装截止阀、密封垫将对接螺丝均匀拧紧。

四、基本参数

注：Dφ48～89
D1φ115～φ200（根据压力而定）
L1<300时，液位计受安装环境影响,订货时应明显提出。

五、选型表
