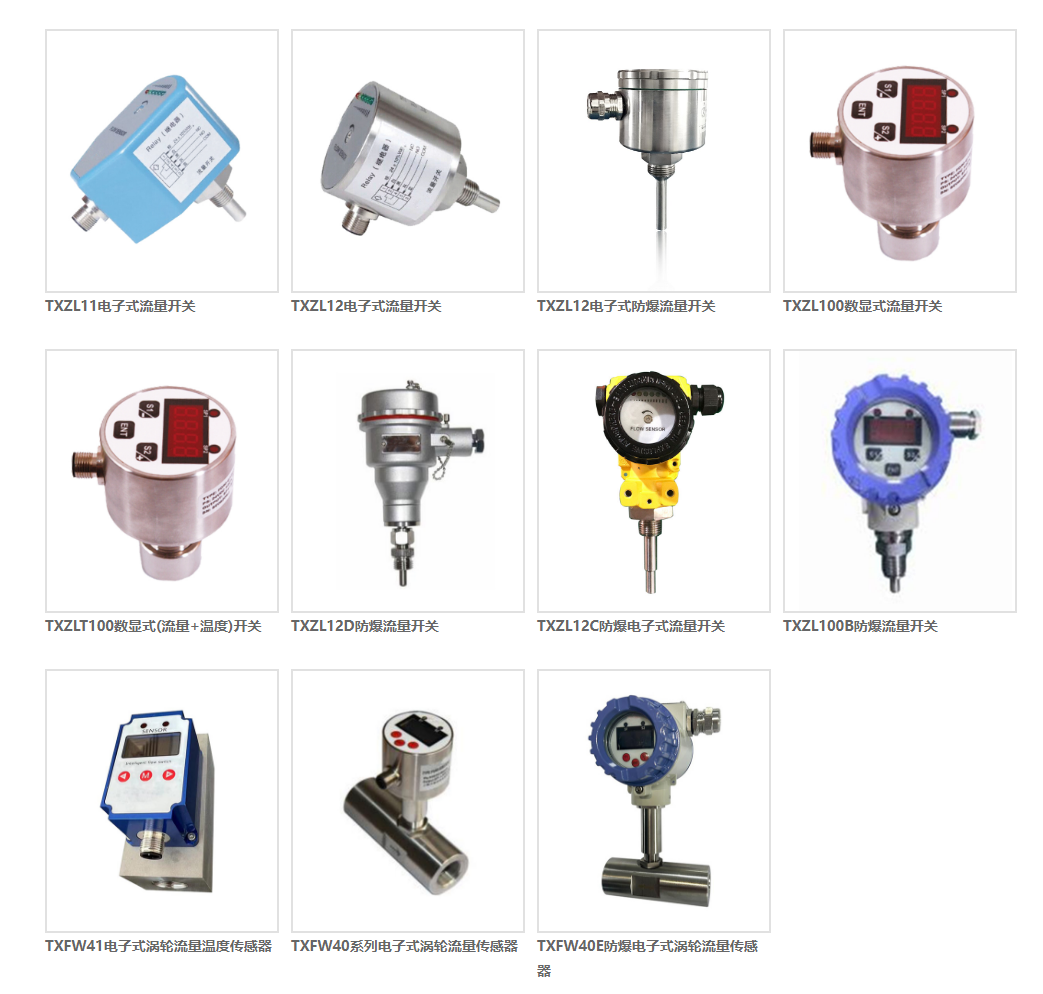

产品图片


TXZL11电子式流量开关

一、概述
基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变。两个电阻差值被用作判断流速的依据。

二、产品特点
无活动部件,免维护,安装方便,一种型号使用多种管径要求,开关量连续可调,压力损失低,结构紧凑,LED显示流动趋势及开关状态

三、适用场合
气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。
LED功能及设定(开关量型)
○ 红色LED亮:断流或流速低于设定值开关释放或模拟量处于4mA
○ 黄色LED亮:流速等于设定值开关动作
○ 黄色及绿色LED亮:流速大于设定值,绿灯变亮越多表明流速越大
LED功能及设定(模拟量型)
模拟量输出型流量传感器,输出为4...20mA,正比于流速,输出为非线性。每个传感器又两个旋钮,一个为"上限(20mA)"一个为"下限(4mA)",用于输出设定
○ 红色LED亮:流量小于**限。输出<4mA
○ 绿色LED亮:表明流量处于设定范围内。4mA<输出<20mA
将流量传感器装好,使介质以需要检测的低限流速流动,调整下限旋钮,使**个绿色LED亮(4mA);使介质以需要检测的上限流速流动,调整上限旋钮,使第五个绿色LED亮(20mA);此后,输出将正比于上限和下限之间的流速,即4mA对应下限流速,20mA对应上限流速。




设定范围1...150cm/s(水)
3...300cm/s(油)
20...2000cm/s(空气)
信号输出PNP,NPN,继电器,模拟量(4...20mA)
常开+常闭(SPDT)
供电24V±20%DC或230V±15%AC
接通电流*大400mA(PNP或NPN型) *大4A(继电器型)
空载电流*大80mA
流量指示LED排(6个)
设定方式电位计设定
耐压范围100bar
温度梯度4℃/s
响应时间1-13s,典型值2s
初始化时间8s
电气保护相反,短路,过载保护
防护等级IP67
介质温度-20-80℃
环境温度-20-80℃
储存温度-20-100℃
接线方式M12接插件/直接,附2米线可选
材质探头:不锈钢
外壳:PBT
重量0.4KG

注:1)模拟量输出型只有直流供电

        2)模拟量输出型只有M12接插件,交流供电性只有直接付线




TXZL11-G12HDPRQ详述
TXZL11-





TXZL11系列电子式流量开关(传感器)

G12




接口螺纹G1/2

G14




接口螺纹G1/4


H



接口螺纹外螺纹



D


直流24V±20%供电



W


交流230V±15%供电




P

PNP输出




N

NPN输出




C

继电器输出




A

4...20mA输出





R
常开+常闭输出(SPDT)






Q接插件式






C直接附线式

配件选型

ZL04PU02FG详述
ZL04



M12四芯附线接插件
SL04



自接线式M12 附线接插件

PU


PUR材质


02

2米长


05

5米长


10

10米长



F
母插头




G直型




W弯型
