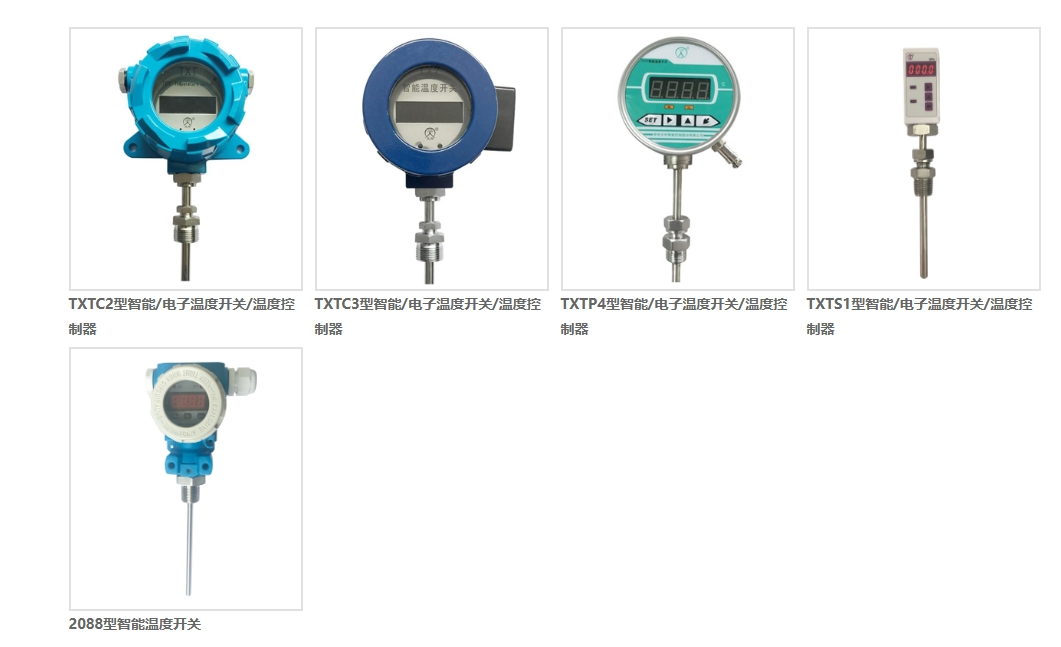

产品图片

TXTC2型智能/电子温度开关/温度控制器的感温元件不同于机械式的热胀冷缩原理,而是采用高精度的铂热电阻做感温传感器,当介质温度变化时,其阻值随着发生变化的特征来检测温度。整合高精度工业线路元件、具有高稳定性,无触点型的智能温度开关。
应用领域
油路温度的监控领域,水泥行业, 机电自动化,冶金行业,润滑系统,环保行业
基本参数
| 电源 | DC24V±5%或AC220V±5% |
|---|---|
| 量程范围 | -50~300℃(可选) |
| 可设定范围 | 20%FS-80%FS(*佳) |
| 显示 | 四位LCD |
| 显示精度 | 1%FS |
| 重复性误差 | ≤0.5%FSmax |
| 温度漂移 | ≤0.1%FSmax |
| 外壳防护等级 | IP65 |
| 模拟输出 | 4-20mA 负载≤600欧姆 精度0.5%FS |
| 输出方式 | |
| 类型 | PNP晶体管输出、SPST开关量输出 |
| 动作寿命 | >100万次 |
| 响应时间 | 动作时间:15ms 释放时间:8ms |
| 过程连接 | 不锈钢304# M20*1.5(常规) |
| 插深长度与管径 | 不锈钢304# 插深100管径Φ8(常规) |
| 环境条件 | |
| 介质温度 | -50~300℃ |
| 环境温度 | -25-80℃ |
选型表
| TXTC2 - X XX XX . XX X X . XX X 52 - A B C D E F G H | ||||||
|---|---|---|---|---|---|---|
| 备注:特殊要求订合同时注明 | ||||||
| A:供电电源 | ||||||
| 代码 | 供电电源 | |||||
| 1 | DC24V | |||||
| 2 | AC220V | |||||
| B:传感器类型 | ||||||
| 代码 | 传感器类型 | |||||
| PT | PT100铂热电阻 | |||||
| C:量程 | ||||||
| 代码 | 量程 | 代码 | 量程 | 代码 | 量程 | |
| A1 | 0-100℃ | A2 | 0-150℃ | A3 | 0-200℃ | |
| A4 | 0-250℃ | A5 | 0-300℃ | A6 | 0-160℃ | |
| A7 | -10-100℃ | A8 | -50-100℃ | A9 | -50-250℃ | |
| B1 | -40-80℃ | B2 | -40-200℃ | B3 | 0-50℃ | |
| B4 | -10-200℃ | B5 | -20-240℃ | B6 | -40-120℃ | |
| D:逻辑输出 | ||||||
| 代码 | 逻辑输出 | |||||
| 10 | 一路PNP(DC24V,3A max) | |||||
| 11 | 二路PNP(DC24V,3A max) | |||||
| 12 | 三路PNP(DC24V,3A max) | |||||
| 30 | 一路继电器(DC24V/AC250V,3A max) | |||||
| 31 | 二路继电器(DC24V/AC250V,3A max) | |||||
| 32 | 三路继电器(DC24V/AC250V,3A max) | |||||
| 34 | 四路继电器(DC24V/AC250V,3A max) | |||||
| E:输出类型 | ||||||
| 代码 | 输出类型 | |||||
| 0 | 有源输出(只有PNP输出才能选) | |||||
| 4 | 通断信号 | |||||
| F:模拟量输出 | ||||||
| 代码 | 模拟量输出 | |||||
| N | 无 | |||||
| B | 4-20MA | |||||
| G:过程连接 | ||||||
| 代码 | 过程连接 | |||||
| 54 | M27*2外插深100,直径Φ10(不锈钢304#) | |||||
| 62 | M27*2外插深200,直径Φ10(不锈钢304#) | |||||
| 66 | M27*2外插深100,直径Φ8(不锈钢304#) | |||||
| 79 | M20*1.5外插深100,直径Φ8(不锈钢304#) | |||||
| 82 | G1/2"外插深100,直径Φ8(不锈钢304#) | |||||
| 88 | NPT1/2外插深150,直径Φ8(不锈钢304#) | |||||
| H:防爆类型 | ||||||
| 代码 | 防爆类型 | |||||
| d | ExdIICT6(隔爆) | |||||
| 0 | 无需求,可以忽略该项 | |||||
