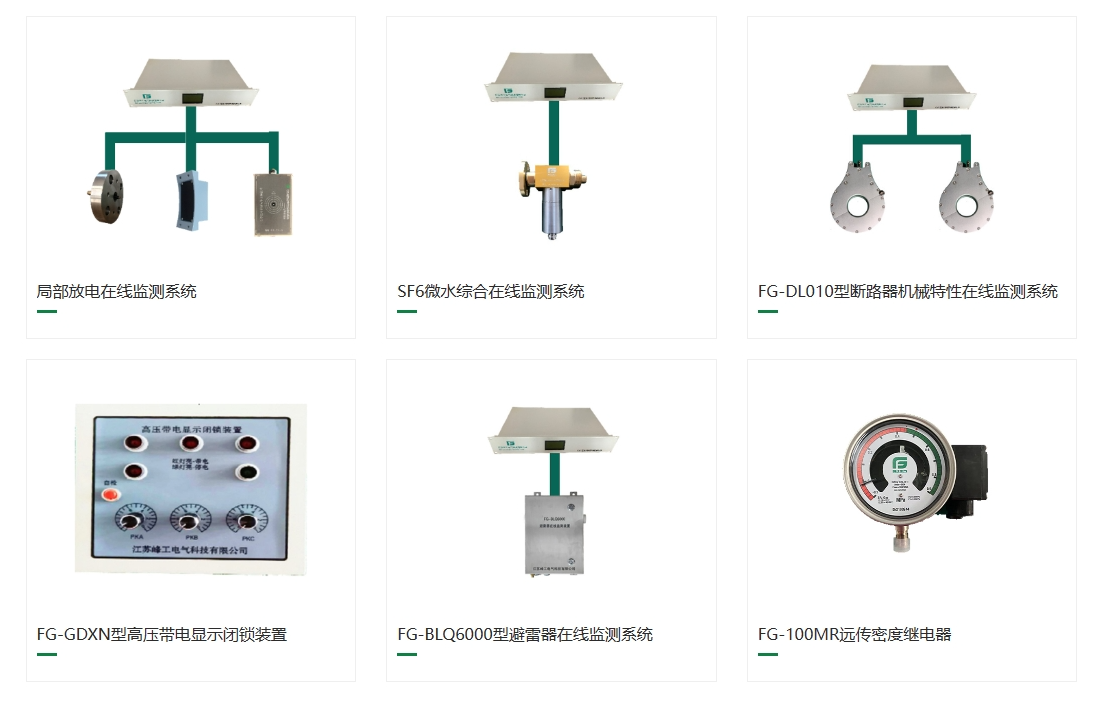

GIS智能监测系统FG-DL010型断路器机械特性在线监测系统
FG-DL010型断路器机械特性在线监测系统，系统用于变电站、开闭所、电厂的断路器机械性能、触头电寿命及储能状态的监测，通过综合分析在线监测的数据和相关历史数据，诊断出断路器当前的工作状态，为电气设备状态检修提供决策依据。断路器操作机构状态在线监测系统能及时了解断路器的工作状态、缺陷的部位，减少过早或不必要的停电试验和检修，减少维护工作量，降低维修费用，提高检修的针对性，可显著提高电力系统可靠性和经济性。
系统组成
技术特点及优势
1）机械特性强大分析
2）动作参数准确报告
3）绘制行程--时间特性曲线功能
4）绘制电流--时间曲线功能
5）强大的数据支持功能
6）在线信息的交互，强大的管理功能
7）安装简便
产品参数
输入量名称 | 路数 | 精度 | 备注 |
直流电流输入量 | 9 | <1％ | 0～25A(两路分闸、一路合闸)，穿芯式 |
行程测量 | 3 | <0.05％ | 角度和直线可选，速度>10m/s,行程可定制 |
断口输入 | 6 | 离线检测使用 | |
储能输入 | 3 | 储能状态 | |
储能电机 | 3 | <1％ | 0～50A（交流）， 可定制 |
分合状态 | 3 | ||
主回路电流 | 3 | 交流量，穿芯式，传统CT（额定二次电流输出1A或5A） | |
工作电源 | 1 | <1％ | 865V～265VAC 0.25A |
通信 | 1 | 以太网、无线、RS485 |
