开关柜智能局放在线监测系统

局部放电是指绝缘结构中由于电场分布不均匀，局放过强过高而导致的绝缘介质中局部范围内的放电或击穿现象，局部放电是绝缘老化的重要征兆和表现形式，因此，对局部放电的有效检测对电力设备的安全稳定运行具有重要意义。

1、产品概述

产品由空间特高频局放传感器、空间特高频局放接收主机、开关柜局放三合一传感器、局放三合一无线接收主机四部分构成。
采用先进的高性能工业微处理器，抗干扰能力强，使用内置超声波、特高频、地电波传感器，对监测设备进行局部放电信号的监测。产品适用于大型电气设备运行时的局部放电信号以及开关柜绝缘缺陷导致的局部放电和配电柜内空间放电情况的监测。产品尺寸小巧，设计精妙，便于现场环境使用。

2、产品功能

1)实现对开关柜放电的监测、数据采集、数据分析。利用地电波、超声波和特高频局放三合一传感器监测电气设备运行时的局部放电信号。

2)监测开关柜局部放电信号，并定时无线发送数据到局放三合一无线接收主机。

3)监测配电室空间局放信号，局放系统软件分析接收的局部放电数据，分别以柱状图，三维实时PRPS图谱，三维PRPD图谱显示，分析局部放电信号强度，放电类型，放电频次，具有事件记录查询等功能，系统参数可自定义设置。

3、方案选配

1)空间特高频局放传感器+空间特高频局放接收主机。

2)开关柜局放三合一传感器+局放三合一无线接收主机。

3)空间特高频局放传感器+空间特高频局放接收主机+开关柜局放三合一传感器+局放三合一无线接收主机。

4、技术参数

5、安装方式

1)空间特高频局放传感器

安装： 一般在配电房的中部离地2米处，固定板上打孔，用螺丝固定支架，然后将空间特高频局放传感器悬挂上去，并拧紧下部的紧固螺丝。

2)空间特高频局放接收主机

安装：墙壁上安装导轨，空间特高频局放接收主机的四角位置开孔，选用膨胀螺丝固定在导轨上。

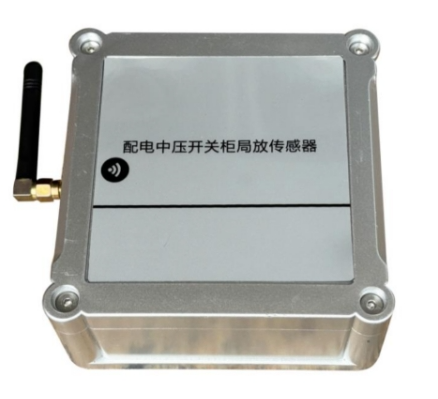

3)开关柜局放三合一传感器

安装：开关柜背面的外表面磁吸式吸附安装，吸盘天线吸附柜体表面。

4)开关柜局放三合一无线接收主机

安装：安装于主控室通讯屏柜内，采用标准35MM导轨安装。
