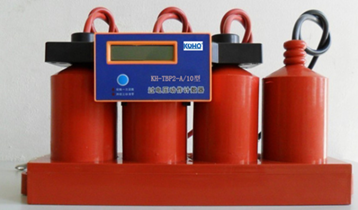

产品图片

KH-TBP

1、概述

KH-TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。

2、使用环境

1）环境温度：-40℃～+60℃。

2）海拔高度：小于2000m。（高于2000米请选用高原型产品）。

3）额定频率：48Hz～62Hz。

4）周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。

3、日常维护

KH-TBP系列过电压保护器在投入使用前以及使用后每半年应进行预防性试验，试验时保护器的四个端子应从其它电器设备上拆下，不允许和其它设备连接时进行试验，试验的具体内容如下：

1）外观检查：检查外绝缘有无损伤。

2）对于KH-TBP1系列无间隙组合式过电压保护器和KH-TBP3系列三相六柱式过电压保护器，应进行以下试验：直流1mA参考电压：在保护器两两端子之间施加直流电压，当流过保护器的电流稳定于1mA后，读取此时保护器两端子之间的电压数值。该值不得小于表一中的规定值。泄漏电流：在保护器两两端子间施加0.75倍的直流1mA参考电压，此时流过保护器的泄漏电流不得大于50μA。无间隙组合式过电压保护器不允许做工频放电电压试验。

4、注意事项

1）用户应根据电压等级和被保护对象正确地选择保护器的型号和技术参数，也可以将被保护设备的技术参数提供给我公司，由我公司代为选择。

2）我公司产品的标配电缆长度为60cm，标配线鼻子孔径为6-11kV的为φ10.5,33-35kV的为φ14。如有特殊要求,请在订货时注明。

3）开关柜进行耐压试验时，应将保护器四个端子从母线上拆下，否则可能损坏保护器。

4）保护器在开箱、运输、储存、安装时，应避免激烈碰撞及划伤绝缘外套，使用前应储存在清洁、干燥处，不要与强酸、强碱等腐蚀性物品混放，以免侵蚀
