LD-PD3030 开关柜局放在线监测装置

联系人:陈勇
联系电话:027-8726****
企业地址湖北省-武汉市
详细地址武汉市东湖新技术开发区高新四路40号葛洲坝太阳城10栋5层02室
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
"武汉朗德电气有限公司是一家专业从事电力设备在线监测、带电检测及设备诊断服务的高新技术企业,中国电气工业协会会员单位。 2011年5月公司通过重组,成为赛晶科技集团有限公司(股票代码:(00580HK)控股子公司。 公司位于国家级自主创新示范区的武汉东湖高新开发区,拥有近2000㎡的科研、生产基地。 公司获得多项国家专利技术,并已通过国家高新技术企业认证及IS09001国际质量体系认证、环境管理体系认证、职业健康管理体系。公司开发的高压输变电设备专家诊断系统已经获得科技局级创新基金的支持。 公司结合电力系统前沿学科方向,专注于国际领先的智能电网变电设备、输电设备的在线监测及设备状态诊断等领域,开发、生产高新技术产品。在线监测技术是国家电网正在大力推行的状态检修中最重要的手段之一,输变电设备的状态检修更是国家电网提出的智能电网中重要组成部分,我公司产品对减少电网固定资产投资支出、减少电网运行费用、提高供电可靠性及提高运营管理水平方面有着重要的意义。 公司坚持以产品自主创新的理念为中心,以人才工程建设为重点,以创办民族高科技产业为宗旨。创办十年来,良好的机制、规范的管理制度以及“以人为本”的人才战略,培养了一批高素质的专业人才。公司与国内多所著名科研院所联合培养相关专业硕士、博士研究生及博士后研究人员,建立了宝贵的人才资源网络平台,为公司健康和可持续发展奠定了雄厚的人才基础。 面对未来电网建设,朗德电气将用全球领先的在线监测技术、国内领先的专家诊断系统、专业的现场检测服务,为用户提供状态检修的决策依据,为中国的智能电网建设贡献力量。"

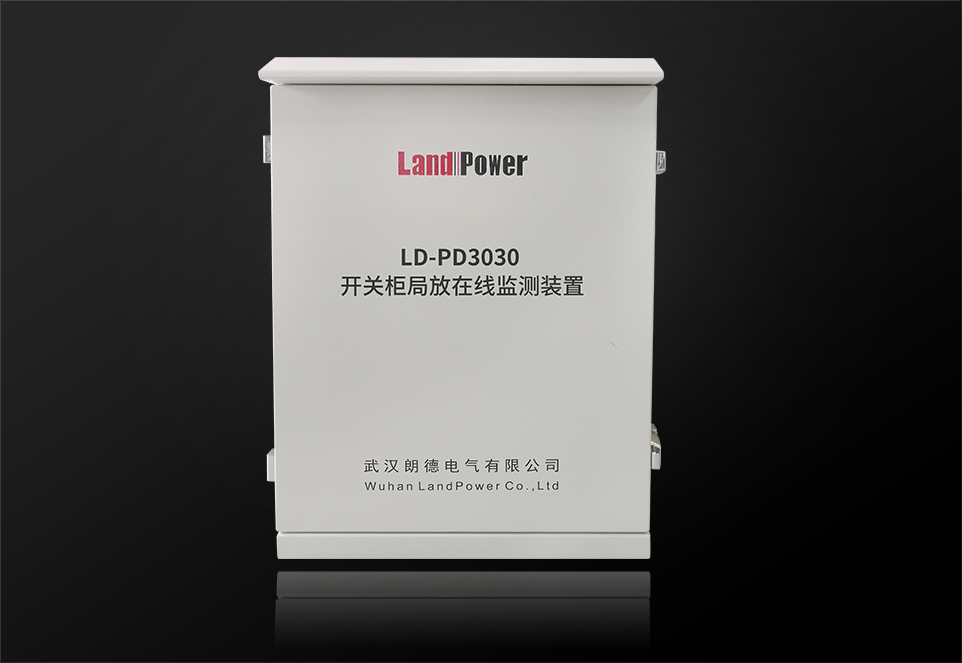

产品图片

 LD-PD3030 开关柜局放在线监测装置

01产品简介

高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿,内绝缘对地闪络击穿,相间绝缘闪络击穿,雷电过电压闪络击穿,瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸,提升杆闪络,CT闪络、击穿、爆炸,瓷瓶断裂等。

各类绝缘缺陷发展到最终击穿,酿成事故之前,往往先经过局部放电阶段,局部放电的强弱能够及时反映绝缘状态,因此通过在线监测局部放电来判断绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。

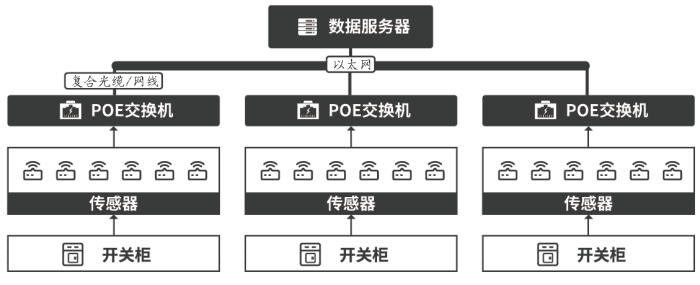

LD-PD3030开关柜局部放电在线监测装置采用声电联合检测方法,即通过同时检测局部放电产生的UHF信号、暂态对地电压信号(TEV,地电波)和超声波信号实现对开关柜绝缘状态的监测。



 02技术特点

抗干扰能力强:局放监测采用全密封多腔体屏蔽设计,具有极强的电磁兼容性和抗干扰能力,独特的天线门控抑制干扰信号技术,几乎能完全去除空间电磁干扰,实现强干扰环境下局部放电监测;
高性能处理器:采用高性能FPGA处理器,实现100Msp/s可连续采样50个工频周期以上的数据。12Bit分辨率的高速采样、存储;
先进的局放信号识别技术:可调滤波技术与噪声识别及剔除算法联合运用,可有效识别局放信号,可检测10pC以上局放信号。

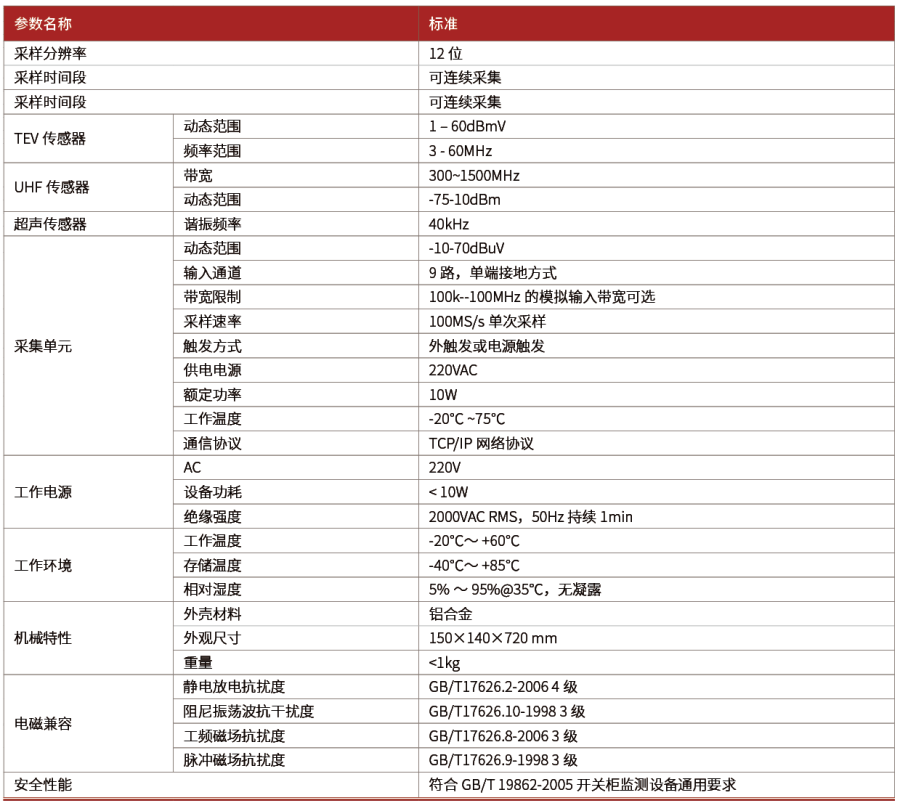

 03性能指标


 LD-PD3030 开关柜局放在线监测装置

 01产品简介

高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿,内绝缘对地闪络击穿,相间绝缘闪络击穿,雷电过电压闪络击穿,瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸,提升杆闪络,CT闪络、击穿、爆炸,瓷瓶断裂等。

各类绝缘缺陷发展到最终击穿,酿成事故之前,往往先经过局部放电阶段,局部放电的强弱能够及时反映绝缘状态,因此通过在线监测局部放电来判断绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。

LD-PD3030开关柜局部放电在线监测装置采用声电联合检测方法,即通过同时检测局部放电产生的UHF信号、暂态对地电压信号(TEV,地电波)和超声波信号实现对开关柜绝缘状态的监测。



 02技术特点

抗干扰能力强:局放监测采用全密封多腔体屏蔽设计,具有极强的电磁兼容性和抗干扰能力,独特的天线门控抑制干扰信号技术,几乎能完全去除空间电磁干扰,实现强干扰环境下局部放电监测;
高性能处理器:采用高性能FPGA处理器,实现100Msp/s可连续采样50个工频周期以上的数据。12Bit分辨率的高速采样、存储;
先进的局放信号识别技术:可调滤波技术与噪声识别及剔除算法联合运用,可有效识别局放信号,可检测10pC以上局放信号。


 03性能指标
