EOM4050 海缆综合监测系统

 01产品简介

EOM4050海缆综合监测系统集成以EOM4051海缆温度应变故障监测系统、EOM4052海缆扰动监测系统、EOM4053海缆故障定位系统，AIS、雷达、⾼频电台、⾼⾳喇叭、探照灯和视频为主的船舶3D⽴体监测系统。通过该平台可以⽅便的掌握各条海缆的监控信息。打造多功能、多业务、多信息、⾼效的海缆安全运营技术的综合解决⽅案。

 02技术特点

全方位立体监测：实时监测海缆在线的温度、应变、扰动、光纤损耗、断电、海缆深埋状态，实时AIS、雷达对海缆警戒区船只的3D立体监测；
实时通讯：现场人员高频电台通讯喊话功能；
故障定位：海缆故障精准定位， 为海缆检修提供技术定位；
精准诊断：为海缆裸露、埋深变化、悬跨、锚害识别判断提供依据；
多状态信息展示：综合监控平台集成GIS功能， 含⾕歌地图和电子海图基础数据，可以采集并显示各监测子系统的状态及报警信息。

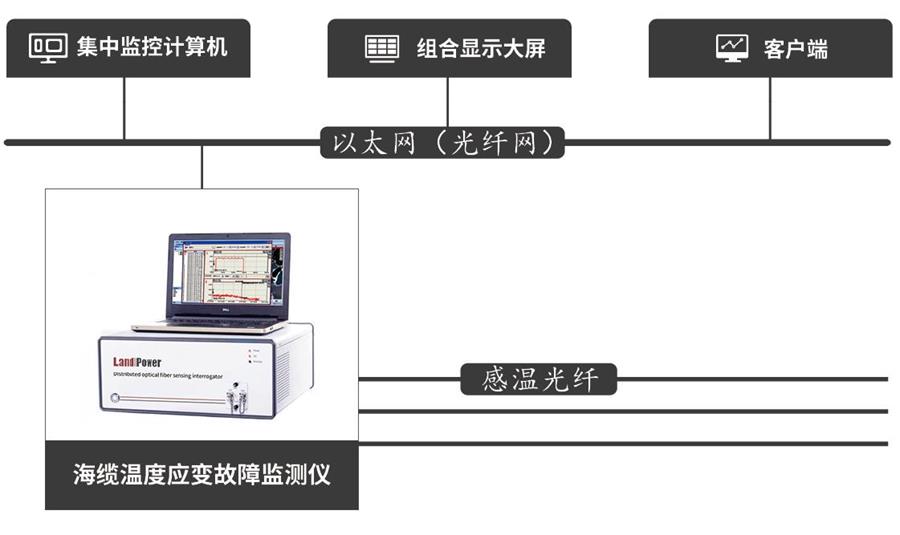

EOM4051 海缆温度应变故障监测系统

 01产品简介

EOM4051 海缆温度应变故障监测系统采用布里渊光时域分析仪 BOTDA 进行监测。该设备可以实现更高信噪比和精度硬件和温度的测量。
BOTDA系统基本结构：脉冲激光光源、连续激光光源，传感光纤，信号探测电路。其中脉冲光源和连续光源位于传感光纤的两端，相向⼊射；传感光纤复合海缆的双芯光纤构成探测回路，既是传感器，⼜是传输介质，安装简单⽅便。

 02技术特点

应力、温度监测：分布式应力温度探测，连续监测无盲区；
无人值守：7*24实时在线监测，真正实现无人值守；
系统自诊断：断纤故障报警并准确定位，方便维护；
监测距离长：最远监测范围可达100km（回路200km）；
信息记录分析：监测数据存储、查询和分析功能，直观展示现场应力温度信息。

 03性能指标

EOM4053 海缆故障定位系统

 01产品简介

EOM4053海缆故障定位系统采⽤OTDR技术原理对海缆及备⽤光纤进⾏故障进⾏定位。EOM4053海缆故障定位系统可对海缆及光缆进⾏24⼩时全天候监控的智能型系统，具备功能强⼤、操作简便及易于安装维护等特性。本系统利⽤在线OTDR实现⼀个集测试、分析、告警、定位、信息管理、业务报表功能于⼀体的光缆⽹络集中监控系统，采⽤集中式⾃动维护⽅法，是传统OTDR使⽤⽅式和维护体制进⼀步的发展和⾰新，能⼤⼤提供维护效率和⽔平。

光源发出的光在沿光纤向前传输过程中产⽣后向散射，后向散射光强在向后传播过程中随着距离增⻓⽽按⼀定规律衰减，在光速不变情况下距离与时间成正⽐。因此，根据探测器探测到的后向散射光强及其到达探测器的时间，就可以知道沿光纤路径上任⼀点的初始后向散射光强，确定光纤处的损耗、故障点的位置，对测量点进⾏定位。

 02技术特点

实时监测：自动点化、智能化的光缆运行情况监测、故障精确定位；
图形化管理：结合了 GIS 技术完成对故障定位；
系统可集成：可和光路自动切换系统、综合网管等系统实现集成提供光缆运行情况故障趋势告警分析；
在线式局端监测设备：便于网管平台集中管理、控制；
监测实时性：不影响正常网络通信；
持续监控：24小时全天候监控光缆状态；
系统稳定性高、维护容易。

 03性能指标

EOM4052 海缆扰动监测系统

 01产品简介

EOM4052 海缆扰动监测系统基于相位敏感光时域反射原理 (Φ-OTDR) 设计的分布式光纤振动传感系统能够实现对振动信号的报警与定位。
在Φ-OTDR光纤振动传感系统中，基于瑞利后向散射原理，传⼊传感光纤中的脉冲光会发⽣相对应的后向瑞利散射信号光，由于外界振动对传感光纤的作⽤表现在改变振动位置处的光相位，并最终反映到后向瑞利散射信号的振幅中去，故通过解调后向瑞利散射信号的振幅变化可以实现振动点的定位。

 02技术特点

在线监测：实时点在线的温度、应变分布式监测；
响应时间：系统响应时间小于1秒;
精准定位：事件定位精度好，误差小于±50m；
长距离检测：检测距离远，受监测光缆最远支持 50km；
时动态监测：不受天气等自然环境的影响；
网络连接：系统提供网络接口，可与局域网进行连接，实现远程监控；
操作简单：提供图形化操作界面，中文显示，易于掌握，易于操作；
本质安全：适用于恶劣环境下的长期工作；
测量稳定可靠：误报率低。

 03性能指标
