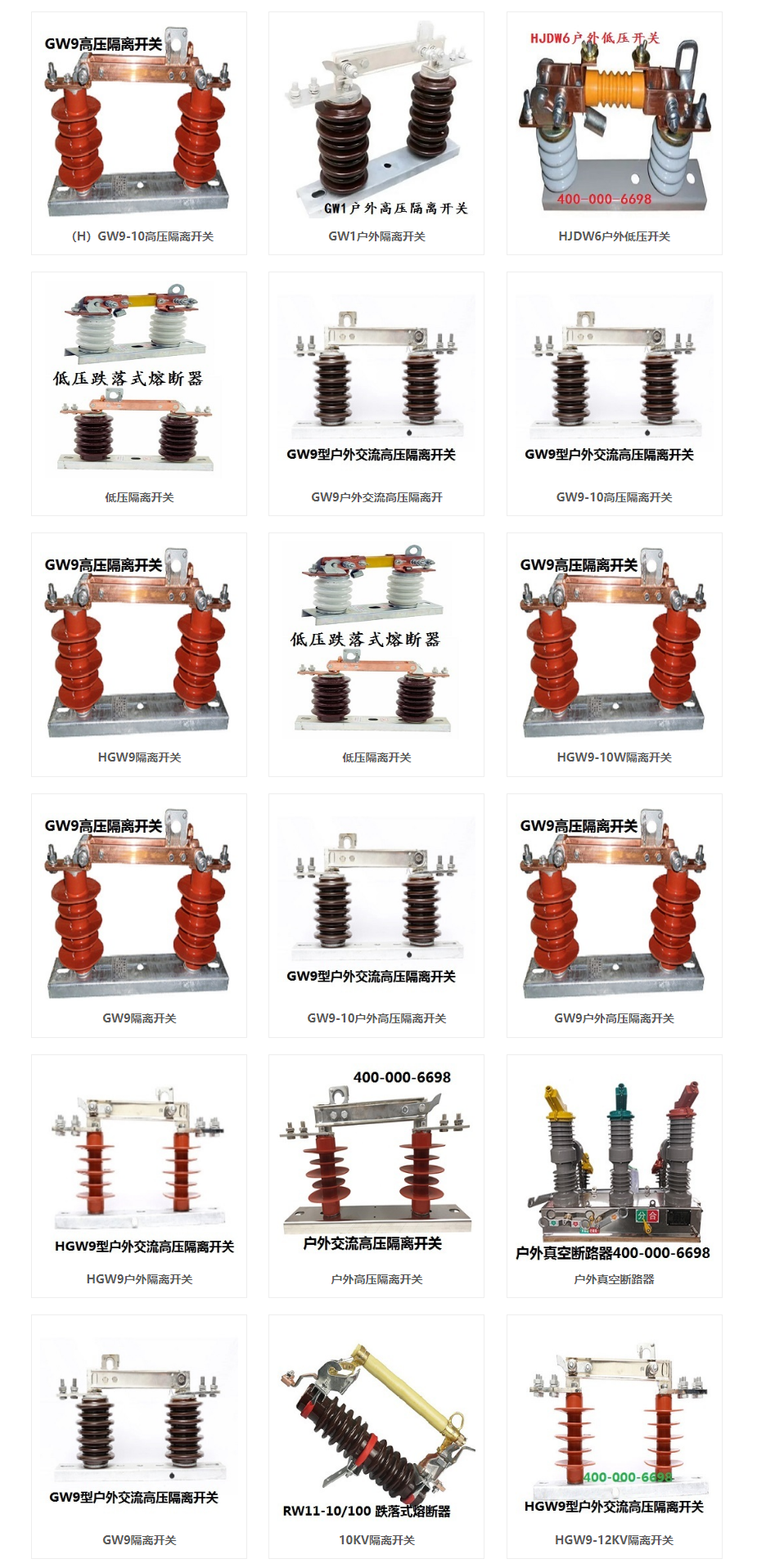

产品图片
详细介绍：
（H）GW9-10型户外高压隔离开关是单相交流50Hz高压开关设备，用于额定电压为10kV电力系统中，作为有电压无负荷的情况下接通或隔离电源之用。
本隔离开关用绝缘钩棒进行操作使用环境a、海拔高度不超过1000米；
b、周围空气温度：上限+40℃，下限一般地区-30℃，高寒地区-40℃；
c、风压不超过700Pa（相当于风速34m/s）；d、地震烈度不超过8度；
e、无频繁剧烈震动场所；
f、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质。防污型适用于重污秽地区，但不应有引起火灾及爆炸物质。
结构以及工作原理本隔离开关为单相式结构，每相由底架、支柱绝缘体、闸刀、触头等部分组成。闸刀侧面有调节接触压力的螺丝和压紧用的弹簧，上端装有固定拉扣和其相连的自锁装置，供绝缘钩棒进行分合闸之用新型产品在结构上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度高等优点。本隔离开关一般采用倒装方式，也可以垂直或倾斜安装（动触头在下方），用M12的螺栓将底架固定在横担上合适的位置，应方便在地面上用令克棒钩拉及合上闸刀，并确保操作时底架不会松动。进线应接到静触头侧，出线应接到动触头侧，三相开关之间应保持适当的距离，以免短路。
