1 产品概述

Product Overview

SP-XL型低压动力配电柜，适用于400V及以下的三相三线、三相四线、三相五线制系统，做动力 照明配电之用。具有配电方案灵活、组合方便、组合性强、结构新颖等特点。可广泛用于发
电厂、轨道交通、航空航天、石油代工、冶金、纺织、地产、钢铁等行业。

2 符合标准

Compliance with Standards

● GB/T72S1.12-2013《低压成套开关设备和控制设备第2部分：成套电力开关和控制设备》
● IEC61439-1《低压开关设备和控制设备组合装置----第1部分：一般规则》
● GB 10233《低压成套开关设备和电控设备基本试验方法》
● GB17625.1-2003《电磁兼容限值谐波电流发射限值(设备每相输入电流≦16A)》
● GB 16838-2005《消防电子产品环境试验方法及严酷等级》
● GB 4208《外壳防护等级(IP代码)》
● GB50171-2002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》

3 技术特点与优势

Technical Characteristics and Advantages

最佳的表面保护

3.1.1采用德国环保高压静电喷涂自动设备
3.1.2喷涂工件表面形成陶化膜，产品表面涂层均匀色泽美观；
3.1.3一次性喷涂成膜厚度达60μm~80μm ,涂装厚度精度误差±20μm；
3.1.4喷涂附着力符合国家0级标准，可以满足168小时盐霉试验；

优质的柜体设计

3.2.1柜体设计融入先进的标准化与模数化设计理念，结构坚固而精炼；
3.2.2柜门采用斜边设计，简约大方；专用设计开关柜门锁彰显柜体的高品质；
3.2.3专业的设计已为客户考虑了不同的接线方式、安装与接线空间；
3.2.4通过极其严酷的柜内短路实验验证，品质可靠有保障；

可靠的电器连接方案

3.3.1主铜排和分支铜排采用T2紫铜，先进的铜排表面处理工艺保证不氧化，非电气接触面做热缩绝缘处理；
3.3.2铜排采用数字化数控设备加工，加工精度高有效防止因加工精度问题产生的铜排安装应力而产生的接触可靠性问题；
3.3.3先进的冷压接线端子设备保证了导线与元件的可靠连接；

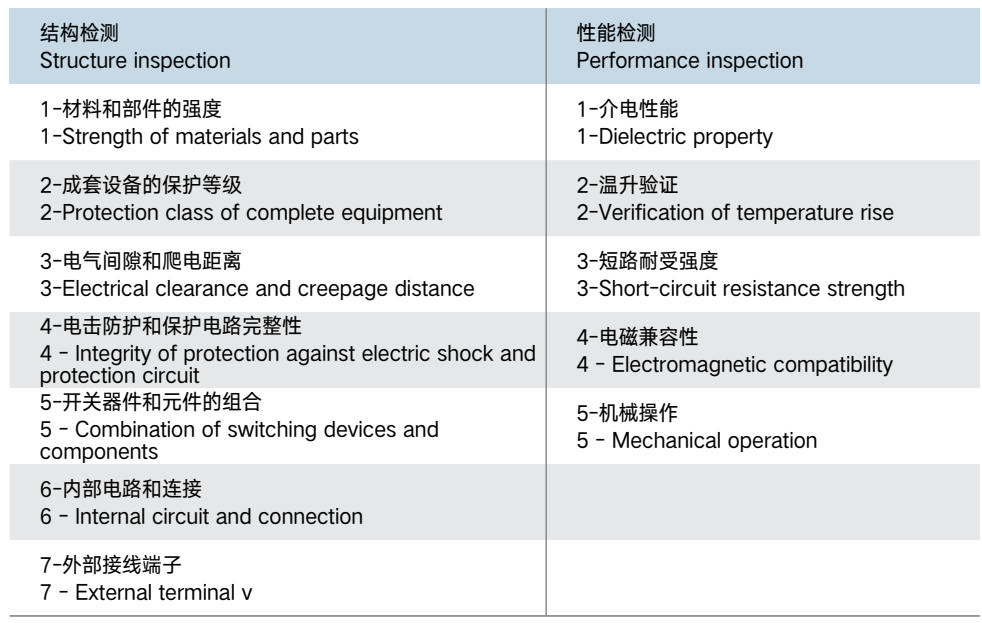

7+5全面的检测标准

按照IEC61439-1进行设计验证
