产品图片

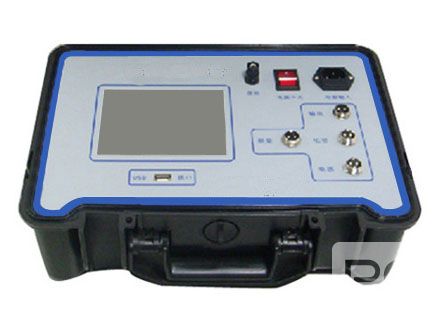

ZJRL-IT型 全自动电容电感测试仪
产品特性
1.现场测量电容器的电容值时存在的问题而专门研制的，还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效；
2.线测量并联电容器组的单个电容器电容量及电阻分量，极大的简化操作难度；
3.电压和电流的波形相位关系和相位差值；
4.测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点；
5.自动转换、储存数据、大屏幕液晶显示，汉字菜单操作提示；
6.波形和测量处理数据同屏显示，使测试过程更直观；
7.设置、校正和调试功能。
技术参数
1.电容范围：0.5uF～2000uF
2.容量范围：5～20000KVA
3.电流范围：0～1000A
4.分 辨 率：0～1999uF±1.0%
5.精 度：±1.5%
6.电源电压：AC220V±10% 50HZ
7.额定输出：26V/500VA
外形尺寸:320mm×360mm×160mm
接线图

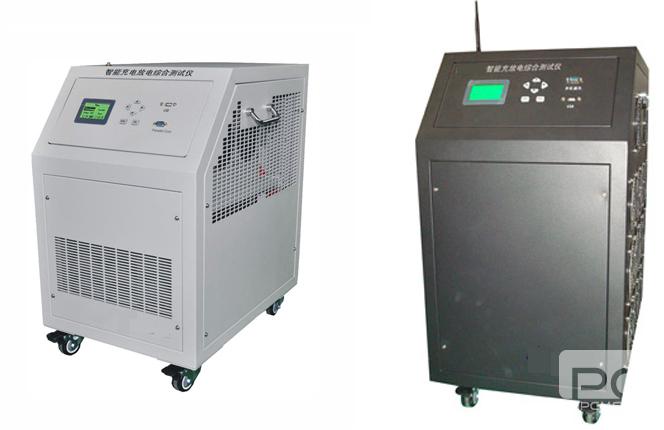

ZJXDCF 系列蓄电池充放电测试仪
产品特性
1、集充电、放电、单体检测、在线监测和活化五合一体，功能齐全，一机多用。
2、智能三阶段充电、恒流放电、实时在线巡回检测每个单体电池参数。
3、功耗元件采用新型PTC陶瓷电阻，安全，无红热现象，寿命长。
4、单片机至U盘数据转存技术的应用，解决了大容量数据存贮问题。
5、充/放电结束，数据经U盘转存或经RS232接口上传计算机后台处理后可自动生成各种图表，电池性能一目了然。
6、便携式设计，方便流动性强的用户使用。
技术参数
1、液晶屏显示，全中午菜单提示，操作简便，智能化程度高，可设定电压、电流、时间、容量等参数，自 动完成蓄电池组各种参数的测试、监控。
2、实时在线监控功能：实时在线监测、显示所有测试数据：电流、电池组电压、单体电池电压、时间、容量等，同时将数据存贮并传送至PC机,显示并打印各种图表。
3、自动放充电功能：设定放/充电的电流、时长、容量及其电压的高限、低限，可以循环一次放电、充电过程。
4、电池活化功能：设定放充电循环次数，可对蓄电池组进行活化。
5、自动停机功能：在下列条件任意一条满足时自动停止放/充电：时间到、容量到、单体电池保护电压到以及整组电池保护电压到。
现场图

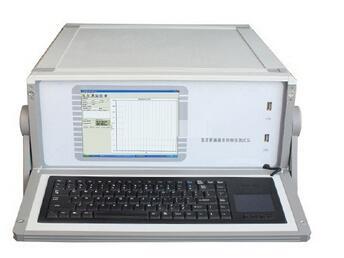

ZJAM 直流断路器安秒特性测试仪
产品特性
1、主控部分采用高性能工控机，Windows XP操作系统，实时显示各项参数曲线图及数值
2、键盘、触摸板输入（可外接USB鼠标）；5.7寸TFT真彩液晶屏显示。操作简单、界面美观，所有参数一目了然
3、开关恒流控制技术，新型功率器件，1～500A自主设定恒流输出，恒流精度高，负载能力强，可长时间稳定工作
4、适用于额定电流1A～500A直流断路器的安秒特性测试，并可用于6A～100A直流熔断器的安秒特性测试
5、测量方式采用全点测试或抽点测试，响应速度快，测试精度高，安全可靠
6、仪器具有过热、过流、过压保护功能，电磁兼容性好，抗干扰能力强
7、测试管理软件可自动完成直流断路器的安秒特性的测试，并分析测试数据绘制出断路器保护特性曲线（安秒曲线）、以及生成报表输出
8、工控机自带4G存储空间，可任意存储测试记录，并配备了两个USB接口，方便测试记录的提取和打印
9、仪器采用一体化设计，便于携带
技术参数
| 工作电压 | AC220V、50Hz | |
| 环境温度 | -20℃～50℃ | |
| 工作湿度 | ≤90%RH | |
| 测试电流 | 1～500A | |
| 测试电流纹波系数 | < 2% | |
| 输出电流稳定性 | ≤±1%±0.5A | |
| 时间记录范围 | 1ms～1000s | |
| 最小时间分辨率 | 0.1ms | |
| 操作方式 | 键盘、触摸板(可外接USB鼠标) | |
| 外形尺寸 | 530×470×200mm3 | |
| 仪器重量 | 25kg | |
| 仪器外壳 | 铝合金仪表箱 | |

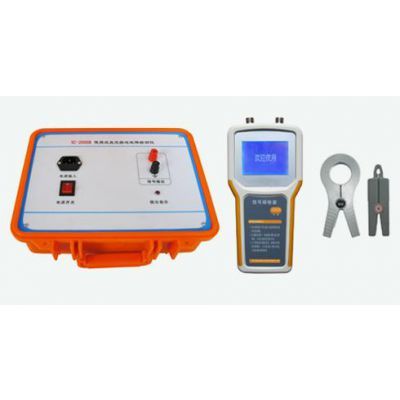

ZJZLG 直流系统接地故障测试仪
\
产品特性
1、使用简单，本直流接地故障测试仪只需打开电源开关就可直接使用，无需别的按键操作
2、安全可靠，本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响
3、适用电压等级多，直流系统220V、110V、48V、24V都可以使用
4、适用范围广，任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用
5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点
6、直流系统不断电查找接地点，不影响系统正常工作
7、抗干扰能力强，克服了系统分布电容的影响
8、智能化充电管理，减少充电时间，延长电池寿命
技术参数
| 信号发生器 | 输出信号频率 | 2.5Hz |
| 信号空载输出电压 | ±20V±5% | |
| 信号电压幅值误差 | <5% | |
| 信号短路输出电流 | ≤80mA | |
| 输出口抗冲击能力 | 400V直流冲击 | |
| 电源电压 | AC220V±10% | |
| 电压频率 | 50Hz±5% | |
| 输入保险 | 200mA | |
| 最大功率 | 3W | |
| 体积 | 300×270×200mm3 | |
| 信号接收器 | 信号电流检测灵敏度 | 0.5mA |
| 信号发生器阻抗 | 40KΩ | |
| 最大输出电流 | 2.5毫安 | |
| 接收器显示 | 数字0～19 | |
| 体积 | 210×100×32mm3 | |
| A钳口尺寸 | Φ50mm | |
| B钳口尺寸 | Φ7mm×9mm | |
| 整机 | 检测最大接地电阻 | 300kΩ |
| 接地电阻测量精度 | 0～4.5KΩ，误差≤0.5KΩ 4.5KΩ～300KΩ，误差≤10% | |
| 外形尺寸（主机） | 340*290*140mm3 | |
| 重量（主机） | 3.96kg | |
| 外形尺寸 | 390*290*140mm3 | |
| 重量 | 2.8kg | |

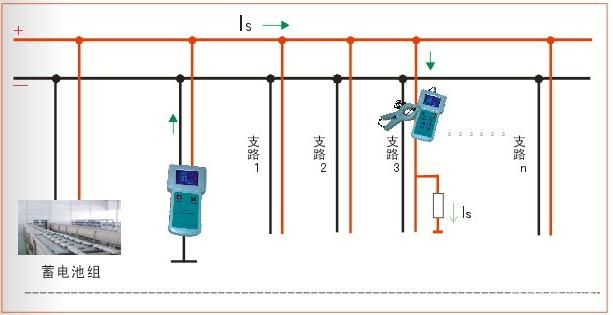

接线图
