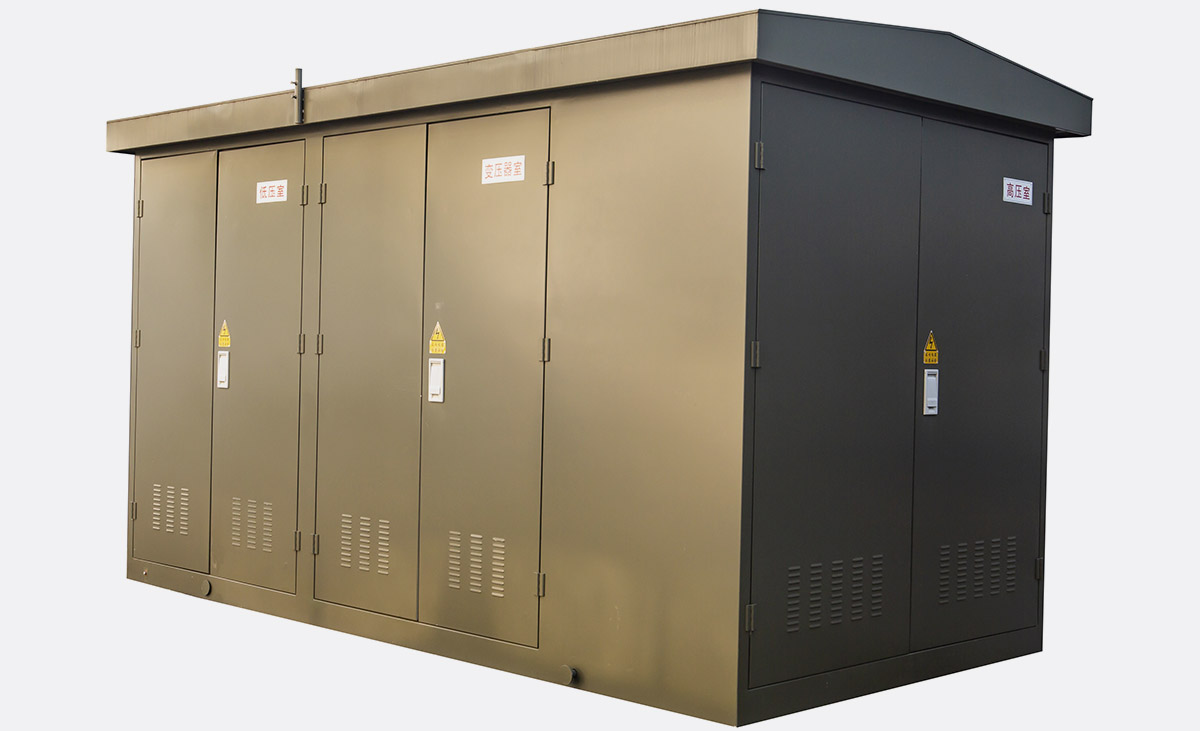

YBW-12型系列预装式变电站
产品概述
该系列预装式变电站是一种把高压开关设备，配电变压器、低压配电设备根据用户要求，按一次线路方案，由工厂预制成型的户外式成套装置。高压开关设备可选用：ABB、SIEMENS、F＆G的SF6环网开关柜或ISARC及FN型压气式负荷开关柜，可为终端或环网供电单元；变压器可选用SCB13型干式变压器或S13油浸式变压器，或S20以上的NX1/2变压器，变压器室网门与高压开关柜进行电气联锁，保证安全；低压配电装置采用进口或国产名优低压开关，断路器，交流接触器，低压柜可以选择站内操作或对外操作。各独立单元装设完善的控制、保护、带电显示及站用照明系统。箱体内可装设温度、湿度自动控制装置及强迫通风系统；低压室设置下井人孔，便于检修。
应用范围
该系列预装式变电站适合于7.2~40.5kV的环网供电和终端供电系统中，城市高层建筑，住宅小区、厂矿企业、地铁、码头、宾馆、商场、公园、车站、学校、医院、油田、机场、港口和临时性设施等供电，风力发电系统的电网连接，道路照明供电等。
产品特点
1.户外设计、使用寿命长。
2.紧凑设计、实用效率高。
3.各隔室间隔板及进出线封套防止灰尘和湿气进入各室。
4.门、顶盖及侧板具有隔热层、具有隔热作用。
5.组装式结构、可以很方便的更换各个体单元。
6.各元器件拆卸、安装方便。
7.可有效防止凝露。
8.外壳采用可回收材料、符合环保要求。
9.多用途设计、与环境协调。
主要技术参数
| 分 类 | 项 目 名 称 | 单 位 | 主 要 技 术 参 数 | |||
| 高压单元 | 额定频率 | Hz | 50 | |||
| 额定电压 | kV | 7.2 | 12 | 40.5 | ||
| 主母线额定电流 | A | 630、1250、1600 | ||||
| 额定短时耐受电流/时间 | kA/s | 20/4、25/3、31.5/4 | ||||
| 额定峰值耐受电流 | kA | 50 63 80 | ||||
| 1min工频耐受电压(对地/断口) | kV | 32/36 | 42/48 | 95/115 | ||
| 雷电冲击耐受电压(对地/断口) | kV | 60/70 | 75/85 | 185/215 | ||
| 额定短路开断电流 | kA | 20、25、31.5 | ||||
| 接地回路短时耐受电流/时间 | kA/s | 20/2 、20/4 | ||||
| 主回路额定短路关合电流 | kA | 50、63 、80 | ||||
| 额定有功负载开断电流 | A | 630 | ||||
| 额定闭环开断电流 | A | 630 | ||||
| 额定电缆充电开断电流 | A | 10 | ||||
| 额定开断空载变压器容量 | kVA | 1250 | ||||
| 额定转移电流 | A | 1700 | ||||
| 机械寿命 | 次 | 20000 | 20000 | 10000 | ||
| 低压单元 | 额定频率 | Hz | 50 | |||
| 额定电压 | kV | 0.4/0.23 | ||||
| 额定绝缘电压 | V | 690 | ||||
| 主回路额定电流 | A | 100~3200 | ||||
| 额定短时耐受电流 | kA/s | 30/1、 50/1、100/1 | ||||
| 额定峰值耐受电流 | kA | 63 105 176 | ||||
| 工频耐受电压 | kV | 2.5 | ||||
| 变压器 单元 | 类型 | 油浸式 | 干式 | |||
| 额定频率 | Hz | 50 | ||||
| 额定电压 | kV | 12(7.2)/0.4(0.23) | ||||
| 额定容量 | kVA | 30~1600 | ||||
| 1min工频耐受电压 | kV | 42（） | 48（） | |||
| 雷电冲击耐受电压 | kV | 75(60) | ||||
| 阻抗电压 | % | 4 、6 | ||||
| 分接范围 | ±2.5% 、±5% | |||||
| 联接组别 | Yyn0 、Dyn11 | |||||
| 箱体 | 高、低压室防护等级 | IP33D | ||||
| 变压器室防护等级 | IP23D | |||||
| 声级水平(油浸式/干式) | dB | ≤50/55 | ||||
| 二次回路耐压水平 | kV | 1.5/2 | ||||
