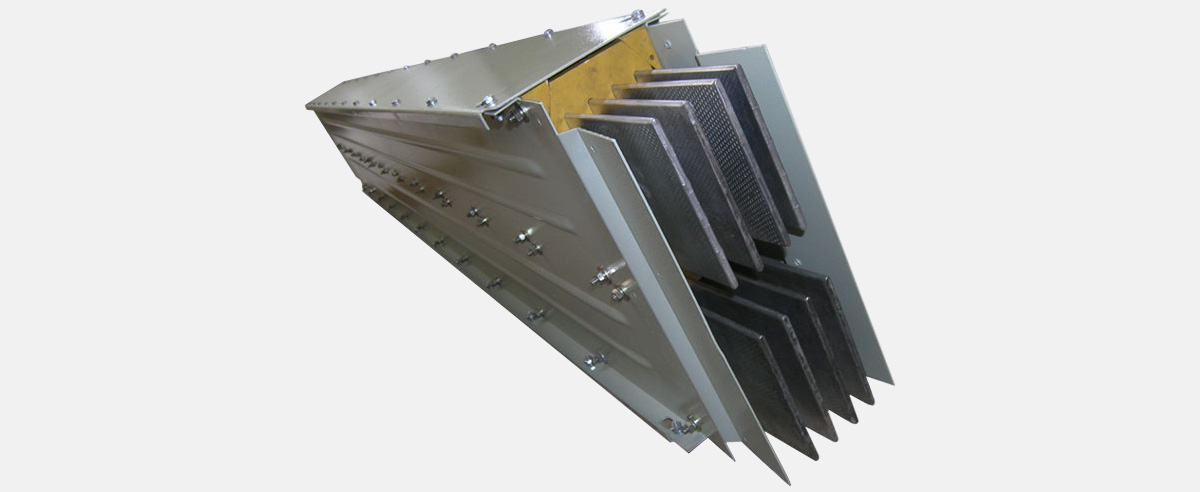

CKX6型系列空气绝缘母线槽
产品概述
母线槽系列产品适用于额定工作电压400V、690V，额定绝缘电压1000V，频率50Hz~60Hz，额定工作电流1000~4000A的三相三线、三相四线、三相五线制的输配电系统，主要作为工矿、企事业单位和高层建筑中的新型配电设备，在无数用户的安装使用过程中已被证明它是一种非常优秀的供电器材。
该产品具有体积小、输送容量大、过载能力强、线路扩展灵活、外形美观、结构紧凑、安装维修方便、有效防止火灾发生等优点，具有性能稳定、安全可靠等突出特点。适应于设备密集、分支多的场所，具有极大的灵活性和配电的高效性，它完全可以取代传统的电缆输配电方式。
外壳采用钢板静电喷塑、铝板表面导电氧化或不锈钢板，抗腐蚀能力强、绝缘性能好、介电强度高、阻抗低、电能损耗少、接地保护的连续性可靠、散热性能优异、机械强度高。
产品特点
正常使用条件
环境温度：最高气温+40℃，
并且在24小时内其平均气温不得超过+35℃，
最低气温-5℃；
相对湿度：在最高温度+40℃时不超过50%，
在+20℃时不超过95%，
日平均值不大于95%，
月平均值不大于90%（25℃）；
饱和蒸汽压：日平均值不大于2.5×10-3MPa；
月平均值不大于2.0×10-3Mpa；
海拔高度：不超过2000m；
空气清洁，无导电尘埃及足以腐蚀金属和破坏绝缘的气体；
地震烈度小于等于8度，即F＜10Hz时，振幅为0.3mm的振动；
污染等级：3级；
安装类别：Ⅲ级；
进入设备现场的其它产品必须是无自爆，耐火阻燃性产品。
（注：以上条件不能满足要求时，由用户与制造厂协商）
主要技术参数
额定工作电压：400VAC
额定工作频率：50Hz
额定绝缘电压：1000V
额定工作电流：1000A、1250A、1600A、2000A、2500A、3150A、4000A
绝缘电阻： 每一母线槽单元的绝缘电阻≥100MΩ
介电强度： 密集绝缘母线槽耐受3750V工频耐压实验，空气绝缘母线槽耐受2500V工频耐压实验，历时1min无击穿和放电现象
防护等级： IP41及以下（母线槽干线系统）
短路强度： 见表2
表2 短路强度
| 额定电流（A） | 额定短时耐受电流 （kA） | 额定峰值耐受电流（kA） |
| 1000-2500 | 50 | 105 |
| 2500-4000 | 80 | 176 |
说明
温升： 额定电流下母线槽长期工作时，密集绝缘母线槽的
母线导体温升≤60K，空气绝缘母线槽的母线导体
温升≤80K，可接触外壳表面温升≤30K
电气性能： 符合GB/T7251.6
外壳连接电阻：母线槽单元外壳上的点与接地端子间的接地电阻≤0.1Ω，且有可靠的明显的足够容量的接地端子
插接箱： 保证插接次数大于300次，其接合性能仍然良好，
插接箱具有防止带电拔插的机械连锁装置
阻抗和电压降：额定负荷下，每米母线槽的阻抗≤10-5Ω/m，平
均线间电压降≤3×10-3V/m
