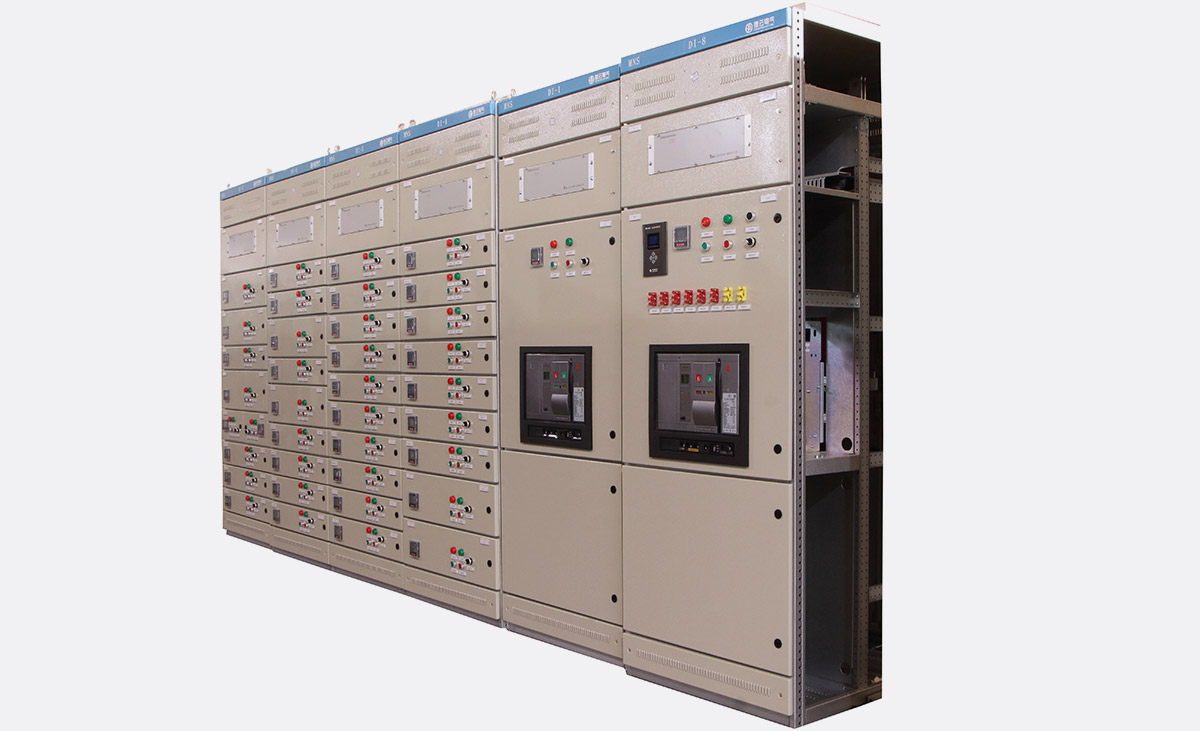

MNS型系列低压固定式/组合式成套开关设备
产品概述
MNS型低压抽出式成套开关设备是我公司参考瑞士ABB公司MNS进行改进设计，新开发的高级型产品，该产品符合IEC60439-1、GB/T725.12. JB/T9661-1999等标准。
本装置适用于交流50(60)Hz，额定工作电压690V以下的供配电系统，作为各工矿企业、化工、楼宇、市政建设等配电及控制之用。
产品特点
技术参数高，系列性多，满足系统设计需要。
设计紧凑，单台柜容纳回路多，节省占地面积。
组装结构，通用性好，以E=25mm为模数，各种方案结构及抽出式功能单元组合灵活。
柜内隔室采用覆铝锌板及高强度阻燃塑料功能板，分隔严密，安全防护程度高。
机械联锁机构功能完善，能安全可靠地保证操作的程序性。
设计、工艺精良，产品外形美观。
主要技术参数
| 额定冲击耐受电压kV | 8 | |
| 过电压等级 | III | |
| 污染等级 | 3 | |
| 额定工作电压Ue(V) | 400 | |
| 额定绝缘电压Ui(V) | 690 | |
| 额定工作电流In(A) | 水平母线 | 6300 |
| 垂直母线 | 3200/2000* | |
| 额定短路峰值电流Icw(kA) | 水平母线 | 120 |
| 垂直母线 | 85 | |
| 额定短路峰值电流Icw(kA) | 264 | |
| 外壳防护等级 | IP30、IP40、IP41、IP42 | |
| 外形尺寸 高×宽×深(mm) | 2200×(600、650、800、900、1000、1200)×(1000、800、600) | |
* MCC柜垂直母线额定电流为1600A，PC配电垂直母线额定电流为2000A
说明
MNS开关柜为组合装配式结构或固定分隔式，基本构件由型材E=25mm为模数间隔安装孔组装而成。柜架的全部构件都经过镀锌处理，通过自攻螺钉或8.8级六角螺栓紧固连接线基本框架，再按方案变化需要加上相应的门，封板，隔板，安装支架以及母线，功能单元等零部件组装成一台完整的装置，装置内部尺寸，零部件及隔室尺寸实行模数化(E=25mm)变化。
开关柜分隔为3个室：即水平母线室(在柜后部或顶部)，功能单元隔室(在柜前部或柜前左边)，电缆隔室(在柜前下部或柜前右边)。室与室之间用覆铝锌板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间用带通风孔的金属板隔离，有效防止开关因故障引起的飞弧与母线或其它线路短路造成事故的扩大。

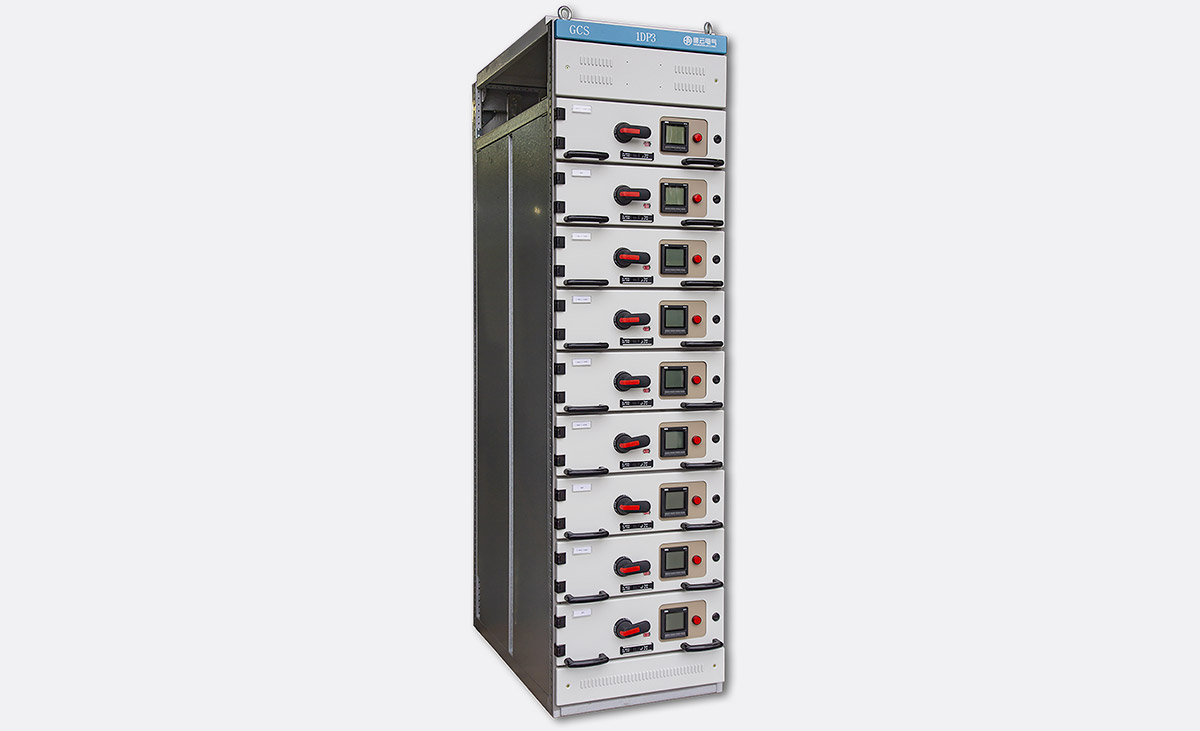

GCS型系列低压抽出式成套开关设备
产品概述
GCS型低压抽出式开关柜（以下简称装置）是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代，于一九九五年委托森源电气有限公司组织两部GCS 型低压抽出式开关柜联合设计组（以下简称两部联设组）完成设计和研制。目前在全国范围内已得到广泛地选用。
装置适用于发电厂、变电站、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊要求。装置符合IEC60439-1、GB/T7251.12、JB/T9661-1999等标准。
产品特点
结构紧凑：以较小的空间容纳较多的功能单元零部件通用性强，组装灵活
采用标准模块设计：有五个尺寸系列标准单元，用户可根据需要任意选用组装
技术性能高：MCC柜垂直母线额定短时耐受电流为80kA,水平母线采用柜台平置式排列布局，能承受176kA 的峰值耐受电流，达到当代国际水平。
正常使用环境条件
周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拨高度不超过2000米。
本装置适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
如果上述使用条件不能满足时，应由用户和制造厂协商解决。
主要技术参数
| 额定冲击耐受电压kV | 8 | |
| 过电压等级 | III | |
| 污染等级 | 3 | |
| 额定工作电压Ue(V) | 400 | |
| 额定绝缘电压Ui(V) | 690 | |
| 额定工作电流In(A) | 水平母线 | 5000 |
| 垂直母线 | 1000 | |
| 额定短路峰值电流Icw(kA) | 水平母线 | 80 |
| 垂直母线 | 50 | |
| 额定短路峰值电流Icw(kA) | 176 | |
| 外壳防护等级 | IP30、IP40、IP41 | |
| 外形尺寸 高×宽×深(mm) | 2200×(600、650、800、900、1000、1200)×(1000、800、600) | |
说明
装置为组合装配式结构，基本构件由型材E=25mm为模数间隔安装孔组装而成。柜架的全部构件都经过镀锌处理，通过自攻螺钉或8.8级六角螺栓紧固连接线基本框架，再按方案变化需要加上相应的门，封板，隔板，安装支架以及母线，功能单元等零部件组装成一台完整的装置，装置内部尺寸，零部件及隔室尺寸实行模数化(E=25mm)变化。
装置的每一个柜分隔为3个室：即水平母线室(在柜顶部)，功能菜单元隔室(在柜前部或柜前左边)，电缆隔室(在柜前下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之前用带通风孔的金属板隔离，有效防止开关因故障引起的飞弧与母线或其它线路短路造成事故的扩大。

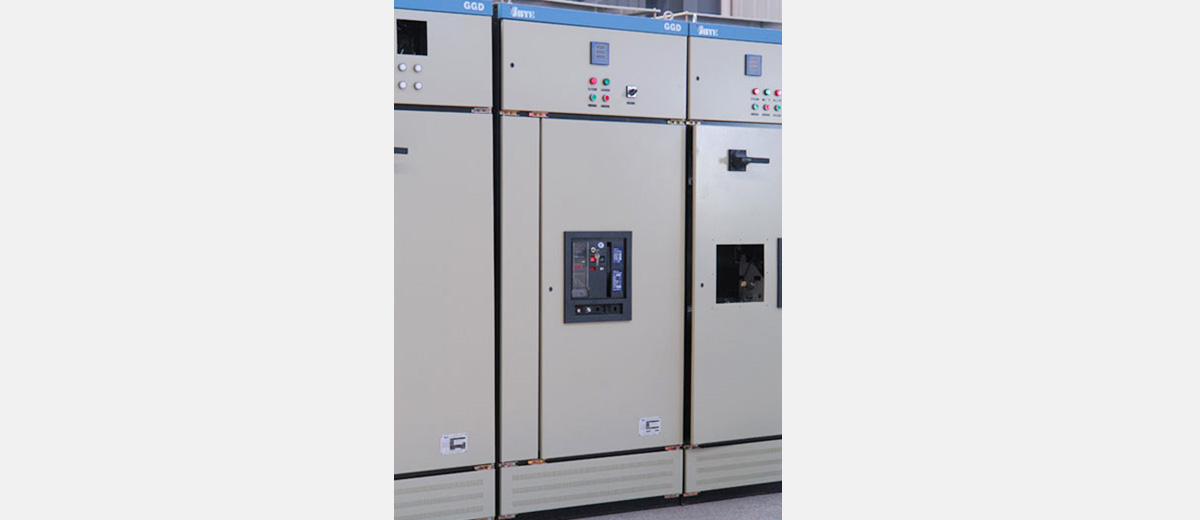

GGD型系列低压固定式成套开关设备
产品概述
GGD型低压固定式成套开关设备可广泛地用在发电厂、变电所、厂矿企业等电力用户的交流50Hz额定电压400V、额定电流最高至4000A的配电系统中，做为动力，照明及配电设备的电源转换，分配，控制之用。
GGD柜突破了老产品的结构形式，基本框架为组合装配式结构，框架的全部结构件均用螺丝紧固连接，框架及门、面板均经磷化处理后涂覆聚脂桔纹烘漆，不涂漆部件全部镀锌并经钝化处理。外壳防护等级为IP31，本柜设计有良好的自然通风系统。
GGD柜进线方式有常用的上、下侧进线的方式，同时也设计了由柜顶、左、中、右位置进线的方式，以满足各类工程设计对不同进线方式的需要．同时柜内留有固定的位置给发电厂等特殊用户加装继电保护和自动装置。
GGD柜具有分断能力高、动热稳定性好，电气方案组合灵活方便等特点。GGD柜符合IEC60439-1和GB/T7251.12等标准。
产品特点
正常使用环境条件
周围空气温度不高于＋40℃，不低于-40℃，24小时内平均温度不超过＋35℃。
周围空气相对湿度在最高温度＋40℃时，不超过50％，在较低温度时允许有较高的相对湿度（如20℃时为90％）。应考虑到由于温度的变化可能会偶然产生凝露的影响。
适用于户内安装，使用地点的海拔高度不得超过2000m。
无导电尘埃、化学腐蚀性气体，火灾、爆炸危险、剧烈震动的场所。柜体与安装平面的倾斜度＜5°
若上述条件不能满足时，有特殊要求用户可与厂方协商解决。
主要技术参数
| 型号 | 额定电压 | 额定电流 | 额定短路分断电流 | 额定短时耐受电流 | 额定峰值耐受电流 | |
| GGD1 | 400 | A | 1000 | 15 | 15 | 31 |
| B | 630 | |||||
| C | 400 | |||||
| GGD2 | 400 | A | 1600 | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 800 | |||||
| GGD3 | 400 | A | 3150 | 80 | 80 | 176 |
| B | 2500 | |||||
| C | 2000 | |||||
