DFW-12系列高压电缆分支箱

联系人:徐长华
联系电话:0514-8784****
企业地址江苏省-扬州市
详细地址扬州邗江经济开发区牧羊路1号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
"扬州德云电气设备集团有限公司(原扬州白云电器设备有限公司)成立于2002年9月,占地面积20万平方米,注册资本20200万元人民币,坐落于古代文化与现代文明交相辉映的历史名城——中国扬州,是一家集研发、制造、销售、安装、服务为一体的高科技民营企业。德云电气紧跟时代发展,坚持科技创新,坚持“高科技”与“高品质”同行,秉承高效组织、精益求精的产品理念,持续沉淀,已发展成为电气设备规模化、配网设备系统化的综合服务商。电压等级涵盖0.4KV至40.5KV,主要产品包括:成套电器开关设备、环网柜、环网箱、一二次融合环网箱、箱式变电站、户内真空断路器、配电自动化二次设备、各类控制保护设备、电能质量提升设备等十个系列数百种产品,并承接110kV及以下电力施工。德云产品技术经过了初级模仿的探索期——消化吸收的成长期——引进创新的发展期,与国内知名院校的合作方兴未艾,与国际跨国公司的交流持续推进,以满足客户需求为导向,不断突破,不断超越。专业的生产制造设备、检测设备、试验中心,为产品的高品质保驾护航,为企业的大发展提质增效,助推德云电气从传统制造业向现代化、信息化、智能化转变。 "

产品图片

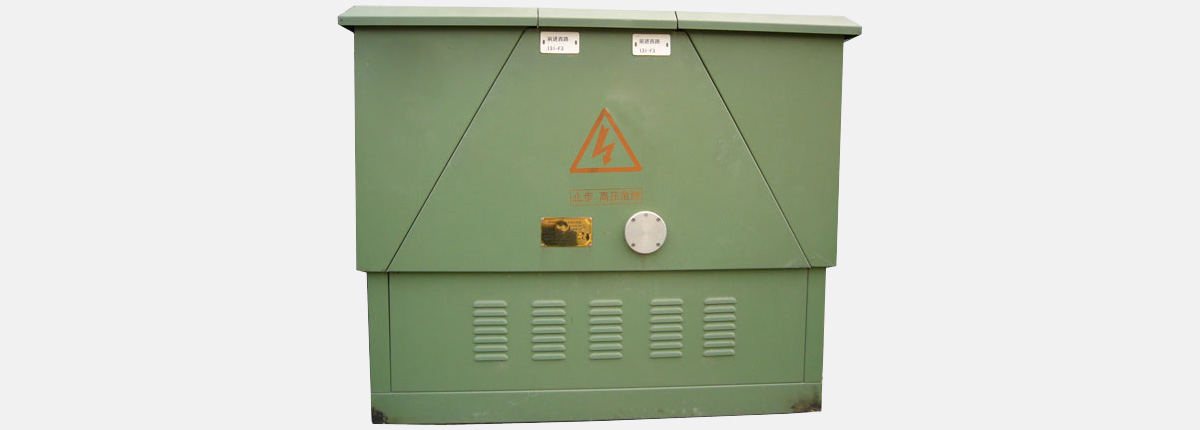

DFW-12系列高压电缆分支箱

DFW-12系列高压电缆分支箱

产品概述

普通型10kV电缆分支箱方案(10kV电缆分接箱)说明(欧式箱体,欧式电缆分支箱)
T型连接欧式电缆分支箱是近几年来广泛应用于电力配网系统中的电缆化工程设备,它的主要特点是双向开门,利用绝缘穿墙套管作为连接母排,具有长度小,电缆排列清楚,三芯电缆不需大跨度交叉等显著优点,一般采用额定电流630A螺栓固定连接式电缆接头,所采用的电缆接头符合DIN47636标准。

产品特点

1.全绝缘全密封全防护全工况
2.进出线灵活,实际应用最多有八分支进出线
3.抗洪力,抗污秽,抗凝露,抗凝霜,耐腐蚀
4.体积小,结构紧凑,安装简单,操作方便
5.可带氧化锌避雷器
6.可安装带电指示器提示操作人员线路带电
7.可安装电缆型故障指示器,便于迅速查找电缆故障
8.有多种箱体材质可选择,普通钢板,敷铝锌板和镜面不锈钢等

主要技术参数

额定电压(kV)10
最高工作电压(kV)12
额定电流(A)630
雷电冲击电压(kV)75
1min工频耐压(kV)42
热稳定电流(2s)(kA)20
动稳定电流(峰值)(kA)50
外壳防护等级IP44

使用条件

 使用场所户外
使用环境温度-30℃~50℃
最高日平均温度不大于30℃
最高年平均温度不大于20℃
风速不大于35m/s
空气相对湿度不大于90%
地面倾斜度不大于5°
地震耐受能力8级
抗污秽等级3级
海拔高度不大于2000m
安装地点无火灾、爆炸危险、化学性腐蚀及剧烈震动

不带开关的普通型电缆分支箱可根据用户要求在进出线处加装短路故障指示器或避雷器。

 参考型号规 格外形尺寸
宽(mm)深(mm)高(mm)
DFW10-3三分支(一进二出)6007001100
DFW10-3A三分支(一进二出)9007001100
DFW10-4四分支(一进三出)9007001100
DFW10-4A四分支(一进三出)10007001100
DFW10-5五分支(一进四出)10007001100
DFW10-5A五分支(一进四出)11007001100
DFW10-6六分支(一进五出)11007001100

说明

1. “A”表示在分接箱内加装避雷器
2.外型尺寸可根据需要修改
