YGFX-24系列环网柜

联系人：徐长华

联系电话：0514-8784****

企业：扬州德云电气设备集团有限公司

企业地址江苏省-扬州市

详细地址扬州邗江经济开发区牧羊路1号

厂家信息
产品信息
规格参数
技术文档

"扬州德云电气设备集团有限公司（原扬州白云电器设备有限公司）成立于2002年9月，占地面积20万平方米，注册资本20200万元人民币，坐落于古代文化与现代文明交相辉映的历史名城——中国扬州，是一家集研发、制造、销售、安装、服务为一体的高科技民营企业。德云电气紧跟时代发展，坚持科技创新，坚持“高科技”与“高品质”同行，秉承高效组织、精益求精的产品理念，持续沉淀，已发展成为电气设备规模化、配网设备系统化的综合服务商。电压等级涵盖0.4KV至40.5KV，主要产品包括：成套电器开关设备、环网柜、环网箱、一二次融合环网箱、箱式变电站、户内真空断路器、配电自动化二次设备、各类控制保护设备、电能质量提升设备等十个系列数百种产品，并承接110kV及以下电力施工。德云产品技术经过了初级模仿的探索期——消化吸收的成长期——引进创新的发展期，与国内知名院校的合作方兴未艾，与国际跨国公司的交流持续推进，以满足客户需求为导向，不断突破，不断超越。专业的生产制造设备、检测设备、试验中心，为产品的高品质保驾护航，为企业的大发展提质增效，助推德云电气从传统制造业向现代化、信息化、智能化转变。 "

产品图片

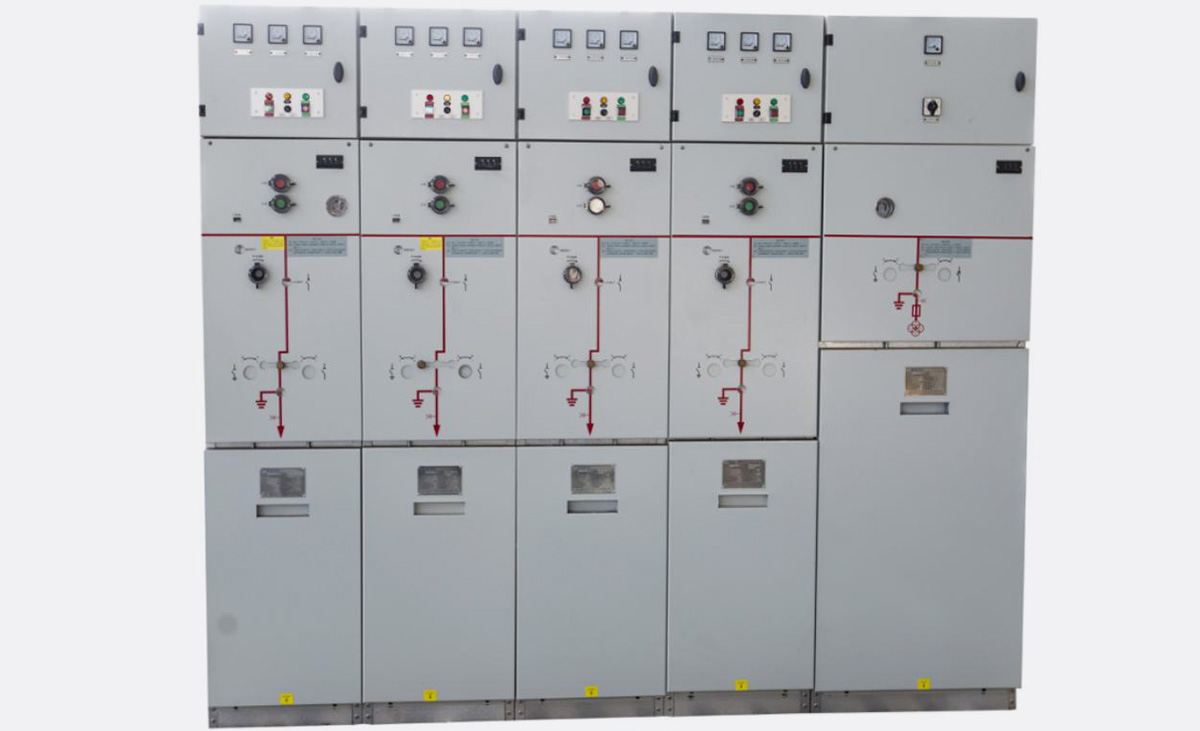

YGFX-24系列环网柜

产品概述

YGFX型单元式，模块化六氟化硫环网柜是新一代以六氟化硫开关作为主开关而整体采用空气绝缘，适用于配电自动化，既紧凑又扩充的金属封闭开关设备，具有结构简单，操作灵活、联锁可靠，安装方便等特点，对各种不同的应用场合，不同的用户要求均能提供令人满意的技术方案。
传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场变化的需求。
YGFX24型单元式六氟化硫环网柜主要采用负荷开关及与高压限流式熔断器组合，属于可扩展式结构，具有齐全的一次方案，如进线柜、变压器保护柜，计量柜等

产品特点

1.1.1YGFX型单元式六氟化硫环网柜适用于交流50HZ、24KV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程。
1.1.2 特别适用于以下场所：城市居民区配电，小型二次变电站，开闭所，工矿企业，商场，机场，地铁、风力发电、医院、体育场、铁路、隧道等。
正常使用条件：
1.2.1 海拔高度≤1000m，（如有特殊要求可在订货时注明）
1.2.2 环境温度：-25℃ ~ +40℃。
1.2.3 相对湿度平均值不超过95%，月相对湿度平均值不超过90%
1.2.4 抗震能力：8度
1.2.5无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所

主要技术参数

序号	名称			单位	参数
1	额定电压			KV	24
2	主母线额定电流			A	630
3	额定电流			A	630
4	额定率			HZ	50
5	额定短时耐受电流			KA	20
6	额定短路持续时间			S	4
7	额定峰值耐受电流			KA	50
8	额定短路关合电流			KA	50
9	额定有功负载开断电流			A	630
10	额定闭环开断电流			A	630
11	额定电缆充电开断电流			A	10
12	接地开关额定短时耐受电流			KA	20
13	接地开关额定短路持续时间			s	4
14	接地开关额定峰值耐受电流			KA	50
15	额定绝缘水平	1min工频耐受电压（有效值）	相间，相对地	KV	65
		1min工频耐受电压（有效值）	断口		79
		雷电冲击耐受电压（峰值）	相间，相对地		125
		雷电冲击耐受电压（峰值）	断口		145
16	主回路电阻			μΩ	≤400
17	机械寿命（负荷开关）			次	5000
17	机械寿命（接地开关）			次	2000
18	辅助回路1min工频耐受电压			KV	2
19	SF6气体额定压力（20度表压）			MPa	0.045
20	SF6气体年汇漏率				≤0.5%
21	防护等级				IP4X

说明

负荷开关柜结构、基本组件
3.1 YGFX-24柜体结构
整个YGFX开关柜可分成上下两个部分，柜的上部包括母线室、负荷开关、操作机构和低压室，与下部电缆室分隔开来。因此，可以安全、方便地对装于上部单元的设备进行检修及改造，并可更换整个上部单元。
母线室
负荷开关
电缆室
操作机构、联锁机构和低压控制室
母线室
母线室布置在碟的上部。在母线室中主母线连接在一起，贯穿整排开关柜。
负荷开关
开关室内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，充六氟化硫（SF6）气体为绝缘介质，开关室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。
电缆室
负荷开关柜有宽裕的电缆室，主要用于电缆连接，使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间还可以安装避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察和安全联锁装置，电缆室底板配密封和带支撑架的大小相宜的电缆夹。电缆室底板和门前框可以拆下，方便电缆安装。
