产品详情

12kV环网柜-标准化定制 (EFX-12 环保气体绝缘)
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
"扬州德云电气设备集团有限公司(原扬州白云电器设备有限公司)成立于2002年9月,占地面积20万平方米,注册资本20200万元人民币,坐落于古代文化与现代文明交相辉映的历史名城——中国扬州,是一家集研发、制造、销售、安装、服务为一体的高科技民营企业。德云电气紧跟时代发展,坚持科技创新,坚持“高科技”与“高品质”同行,秉承高效组织、精益求精的产品理念,持续沉淀,已发展成为电气设备规模化、配网设备系统化的综合服务商。电压等级涵盖0.4KV至40.5KV,主要产品包括:成套电器开关设备、环网柜、环网箱、一二次融合环网箱、箱式变电站、户内真空断路器、配电自动化二次设备、各类控制保护设备、电能质量提升设备等十个系列数百种产品,并承接110kV及以下电力施工。德云产品技术经过了初级模仿的探索期——消化吸收的成长期——引进创新的发展期,与国内知名院校的合作方兴未艾,与国际跨国公司的交流持续推进,以满足客户需求为导向,不断突破,不断超越。专业的生产制造设备、检测设备、试验中心,为产品的高品质保驾护航,为企业的大发展提质增效,助推德云电气从传统制造业向现代化、信息化、智能化转变。
"

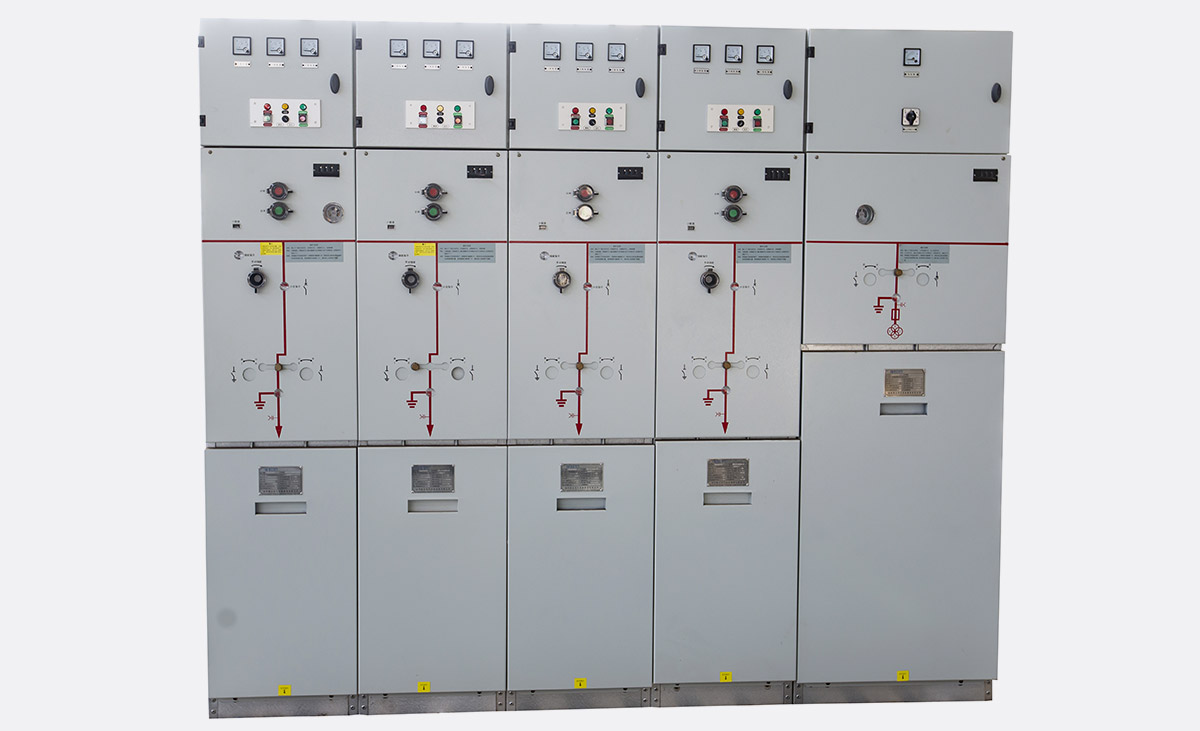

产品图片

12kV环网柜-标准化定制
(EFX-12 环保气体绝缘)
产品概述
EFX-12系列环保气体(干燥空气)标准化环网柜是依据国家电网公司《12kV环网柜标准化设计定制方案》开发的断路器柜,具有侧扩和顶扩两种形式,一二次设备接口型式符合国网标准化要求,通用互换性强。
EFX-12系列环网柜不使用SF6气体,减少了对大气层的破坏,具有显著的生态效益,是未来环保电气设备的方向。
EFX系列标准化环网柜主要应用于国家电网居配项目,也适用于电力系统城网改造、配电站和负荷中心电站、石化行业、钢铁业和矿业、一般企事业单位、高层建筑等。
主要技术参数
项目 | 单位 | 断路器柜 | |||||
额定电压 | kV | 12 | |||||
工频耐压(1min) | 相间及相地 | kV | 42 | ||||
断口间 | kV | 48 | |||||
雷电冲击耐压 | 相间及相地 | kV | 75 | ||||
断口间 | kV | 85 | |||||
额定频率 | Hz | 50 | |||||
额定电流 | A | 630 | |||||
额定短路开断电流 | kA | 20 | |||||
额定短时耐受电流 | kA/s | 20/4 | |||||
额定峰值耐受电流 | kA | 50 | |||||
年泄漏率 | ≤0.1% | ||||||
燃弧试验 | 20kA 1s | ||||||
防护等级 | 气箱 | IP 67 | |||||
环网柜 | IP 4X | ||||||
扩展方式 | 侧扩、顶扩 |
12kV环网柜-标准化定制
(EFX-12 环保气体绝缘)
产品概述
EFX-12系列环保气体(干燥空气)标准化环网柜是依据国家电网公司《12kV环网柜标准化设计定制方案》开发的断路器柜,具有侧扩和顶扩两种形式,一二次设备接口型式符合国网标准化要求,通用互换性强。
EFX-12系列环网柜不使用SF6气体,减少了对大气层的破坏,具有显著的生态效益,是未来环保电气设备的方向。
EFX系列标准化环网柜主要应用于国家电网居配项目,也适用于电力系统城网改造、配电站和负荷中心电站、石化行业、钢铁业和矿业、一般企事业单位、高层建筑等。
主要技术参数
项目 | 单位 | 断路器柜 | |||||
额定电压 | kV | 12 | |||||
工频耐压(1min) | 相间及相地 | kV | 42 | ||||
断口间 | kV | 48 | |||||
雷电冲击耐压 | 相间及相地 | kV | 75 | ||||
断口间 | kV | 85 | |||||
额定频率 | Hz | 50 | |||||
额定电流 | A | 630 | |||||
额定短路开断电流 | kA | 20 | |||||
额定短时耐受电流 | kA/s | 20/4 | |||||
额定峰值耐受电流 | kA | 50 | |||||
年泄漏率 | ≤0.1% | ||||||
燃弧试验 | 20kA 1s | ||||||
防护等级 | 气箱 | IP 67 | |||||
环网柜 | IP 4X | ||||||
扩展方式 | 侧扩、顶扩 |
